等模数直齿锥齿轮传动结构件

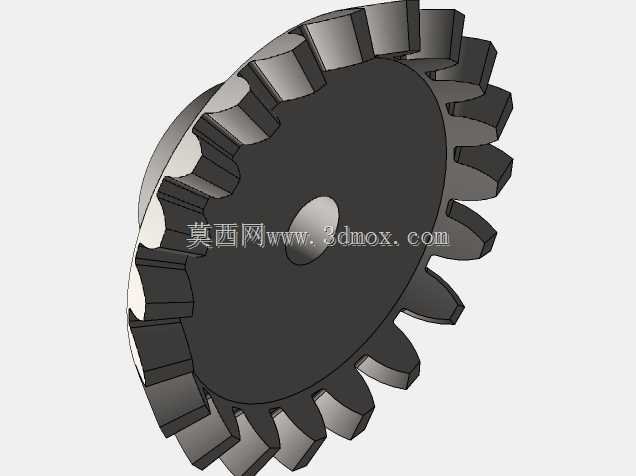

　　在中小功率相交轴传动的设备布局里，直齿锥齿轮是应用占比极高的传动构件，常见于差速器总成、立式铣床主轴进给箱、小型农机转向传动组、轻工设备分动机构这类需要在90度左右相交轴间传递旋转扭矩的场景，相比螺旋锥齿轮，它没有轴向附加分力，对支撑轴承的轴向载荷要求更低，装配调整的容错空间更大，适合转速不超过1500r/min、传动比在1-6区间的中低速传动工况。从实际使用的功能特性来看，这类直齿锥齿轮的轮齿沿节锥母线方向分布，齿向线与齿轮轴线保持共面，啮合过程中轮齿是沿全齿高方向逐步进入、退出啮合，相比圆柱齿轮的平行轴传动，它能在紧凑的空间内完成轴线方向的转换，不需要额外增加换向轮组，能有效压缩传动箱体的整体体积。做这个结构的三维建模时，

　　首先要确定的是分锥角参数，根据配对齿轮的传动比换算两个啮合齿轮的分锥角度，保证两节锥母线在啮合点完全重合，避免出现齿面偏载的问题；齿形部分采用等模数等齿高的设计逻辑，齿厚沿齿宽方向从大端到小端线性递减，建模时先绘制大端的渐开线齿廓，再通过沿节锥方向的放样特征生成单个轮齿，之后沿分度圆锥面做圆周阵列完成全部轮齿的构建，中间的轮毂孔按照配合轴径的公差带设计，通常采用H7/k6的过渡配合，键槽尺寸根据传递扭矩的大小对应国标平键规格选取，轮毂的轴向长度要保证和配合轴的接触长度不小于轴径的1.2倍，避免传动过程中出现轮毂松动的问题。从安装边界来看，齿轮的背锥面是装配时的轴向定位基准，安装时要保证两个配对齿轮的背锥端面齐平，

　　此时啮合间隙控制在0.1-0.3mm区间，根据模数大小适当调整，模数小于3mm时间隙取偏小值，模数大于5mm时可适当放大间隙补偿热膨胀量；齿宽通常取节锥母线长度的三分之一，不能超过母线长度的百分之四十，否则小端齿槽过窄会导致加工时刀具干涉，同时小端轮齿的强度会大幅下降，容易在冲击载荷下出现断齿问题。实际选型应用时，要注意这类齿轮的支撑结构必须采用成对安装的圆锥滚子轴承或者角接触球轴承，抵消传动过程中产生的径向分力，轴承的预紧量要根据工作载荷调整，轻载工况预紧量取0.02-0.05mm，重载冲击工况可适当减小预紧量避免轴承过热。在日常维护场景中，这类齿轮的润滑通常采用脂润滑或者飞溅润滑，齿轮箱内的油位要没过齿轮大端轮齿的三分之一，

　　保证啮合面能形成稳定的油膜，降低齿面磨损。建模过程中特意做了齿根圆角的处理，圆角半径取0.3倍模数，避免齿根处的应力集中，提升轮齿的弯曲疲劳强度，轮齿的端面做了0.2mm的倒角，去除加工毛刺的同时也能避免装配时轮齿边缘磕碰损伤配对齿面。和弧齿锥齿轮相比，直齿锥齿轮的加工成本更低，普通滚齿机或者刨齿机就能完成加工，不需要专用的螺旋齿加工设备，维修替换时的配件采购周期更短，适合通用型工业设备的配套使用，在一些对传动噪音要求不高、载荷平稳的工况下，它的使用寿命完全能满足设备的大修周期要求，通常在正常润滑、额定载荷下运行，齿面磨损量达到齿厚的百分之十时才需要更换配件。
