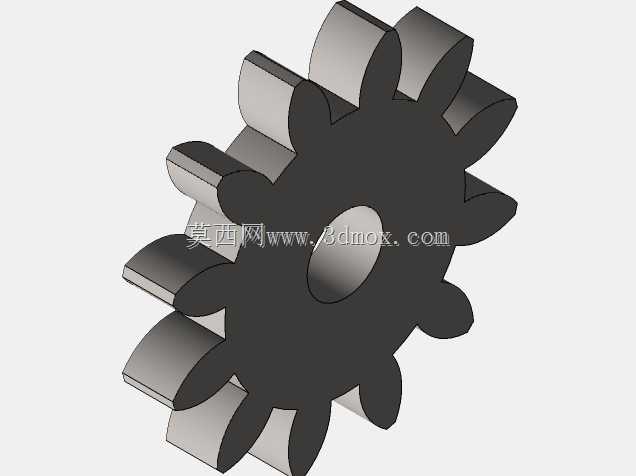

标准渐开线直齿圆柱传动齿轮结构

　　在各类机械传动系统的布局设计中，直齿圆柱齿轮是应用覆盖范围最广的动力传递构件之一，这类零件不需要复杂的角度调整，安装对中要求相对斜齿轮更低，日常维护拆装便捷，在低速重载、传动比固定的开式或半开式传动场景中十分常见，比如小型输送机的动力输入端、农用机具的变速机构、普通机床的进给传动链、工装夹具的手动调节结构里，都能看到这类直齿轮的应用。从实际使用的角度看，这类ISO标准齿形的直齿轮，核心作用是在平行轴之间传递旋转扭矩，同时按照固定的传动比改变转速与转向，相比带传动、链传动，它的传动精度更高，瞬时传动比稳定，不会出现打滑或者传动滞后的问题，适合对传动同步性有一定要求的工位。设计这类齿轮的时候，首先要确定的是安装边界条件：

　　中心孔的直径需要和匹配的传动轴径做公差配合，一般根据载荷大小选择间隙配合或者过渡配合，孔内可以根据扭矩传递需求设计键槽，避免齿轮和轴之间出现周向打滑；齿轮的齿顶圆直径、齿宽是决定承载能力的核心外形尺寸，齿宽越大，单齿啮合时的接触应力越小，能承受的扭矩就越高，但齿宽过大会带来安装时的对中难度提升，容易出现偏载导致轮齿局部磨损加剧，所以设计时需要结合安装空间的轴向尺寸限制，平衡承载能力和安装容错率。齿形部分采用标准渐开线设计，这种齿形的优势在于加工工艺成熟，不管是滚齿、插齿还是铣削加工都能获得稳定的齿形精度，啮合过程中齿面接触是连续滚动加少量滑动，传动效率高，磨损速率可控，而且互换性好，同模数同齿数的标准齿轮可以直接替换，

　　不需要单独配做。建模过程中，齿形的生成需要严格遵循渐开线的生成逻辑，先确定基圆、分度圆、齿顶圆、齿根圆的直径参数，再按照齿数均分齿距，做出单个齿的齿廓后阵列生成全部轮齿，齿根部分需要做标准的圆角过渡，避免应力集中导致的轮齿断裂——很多新手建模时容易忽略齿根圆角，直接做直角过渡，实际生产出来的齿轮在承受冲击载荷时，很容易在齿根位置萌生裂纹，最终出现断齿故障。从安装适配的角度看，这类齿轮的轴向定位一般依靠轴肩和挡圈实现，所以齿轮的端面需要保证足够的平面度，和轴线的垂直度也要控制在公差范围内，不然安装后会出现齿面啮合不均匀，运行时产生异响和异常磨损。在实际选型替换时，首先要确认模数和齿数匹配，保证中心距和原有传动系统一致，

　　其次要核对齿宽和中心孔尺寸，确保能顺利装到对应轴上，还要确认齿面的硬度要求，重载场景下需要对齿面做淬火处理提升耐磨性，轻载手动调节的场景用普通45号钢调质处理就可以满足使用需求。这类直齿轮没有轴向力，传动时支撑轴只需要承受径向载荷，对轴承的选型要求更低，不需要额外配置能承受轴向力的角接触轴承，用普通深沟球轴承就能满足支撑需求，能有效降低整套传动机构的成本。建模时还要注意轮齿的拔模或者加工余量预留，如果是用于注塑加工的小模数塑料齿轮，需要在齿面预留合适的脱模斜度，如果是金属切削加工的齿轮，要在齿顶和齿根位置预留加工余量，方便后续精加工达到精度要求。很多设备的日常维护中，直齿轮的检查重点是齿面磨损量和齿面疲劳点蚀情况，当齿厚磨损超过原厚度的15%时，就需要及时更换，避免出现断齿卡滞导致整个传动系统损坏。
