机床用异形支撑式切削刀具固定座

项目分类:机床 发布时间:2022-01-04 ID:487293

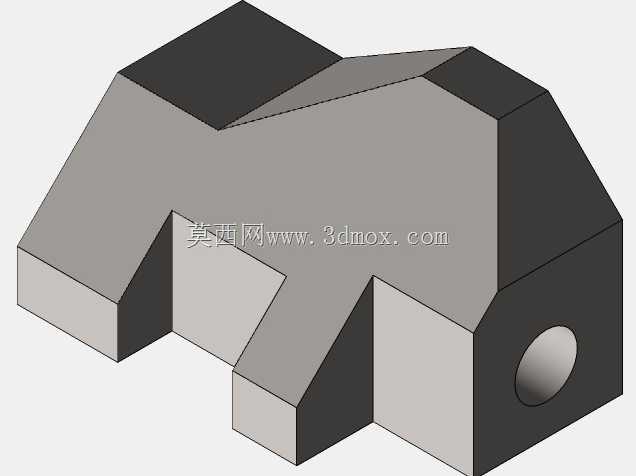

  • 机床用异形支撑式切削刀具固定座

  在常规金属切削加工场景里,这类异形结构的刀架主要承担刀具装夹定位的核心作用,区别于标准四方刀塔的通用装夹位,这款刀架针对非标准角度的切削工序做了专属结构适配,多用于普通卧式车床、小型专用铣床的单工序定制加工工位,能满足小批量零件加工时特殊走刀角度的装夹需求,不用额外加装角度垫块来调整刀具姿态,减少装夹累计误差。从结构设计逻辑来看,整个刀架的主体采用一体化块式结构,没有多余的拼接装配面,能避免组合式刀架长期受切削振动影响出现的连接松动问题,主体的斜向切面是按照常用的35度外圆仿形切削角度做的让位设计,加工时刀体不会和工件的已加工面产生刮碰,下方的两个凸台定位块是和机床中拖板的T型槽安装位做的匹配设计,

  安装时直接嵌入槽内就能完成初步定位,不需要反复打表找正刀架的基准面,能缩短换产时的工装调整时间。右侧的径向通孔是刀具锁紧孔,采用内六角螺栓顶紧的固定方式,孔的轴线和刀架的安装基准面保持平行,装夹刀杆时能保证刀具的中心高和机床主轴中心高一致,不会因为中心高偏差导致刀具实际工作角度变化,出现扎刀或者让刀的问题。刀架的整体外形做了多面切边处理,不是规则的长方体结构,这些切面一方面是为了给加工时的排屑留出空间,带状切屑不会堆积在刀架和工件的间隙里,另一方面也能减少刀架整体的重量,降低拖板移动时的惯量,提升小进给切削时的移动稳定性。安装边界方面,底部两个定位凸台的中心距和常用CA6140、C6132等普通车床的中拖板T型槽间距匹配,

  不需要对机床安装面做二次改造就能直接装配,刀架的总高度控制在普通车床方刀架的标准高度范围内,更换使用时不用调整尾座的中心高,能和尾座装夹的顶尖、钻夹头等工装保持同轴。在实际使用场景中,这类定制刀架多用于台阶轴的仿形车削、小角度锥面的连续切削工序,相比标准方刀架的单螺栓装夹,这款刀架的锁紧孔深度做了加长处理,刀杆的夹持长度更长,重切削时的抗振性能更好,不会因为切削力过大出现刀杆偏转的问题。设计时特意将刀架的受力面做了加厚处理,主切削力传递的路径上没有薄弱的开槽或者薄壁结构,长期承受交变切削载荷也不会出现应力变形,各个棱角处都做了小尺寸的倒角处理,安装调整时不会划伤操作人员的手部,也能避免应力集中导致的棱角崩裂问题。

  刀架的安装基准面经过精磨处理,平面度控制在0.02mm以内,和机床拖板表面贴合时不会出现间隙,装夹后的刀具Z向重复定位精度能控制在0.03mm以内,满足半精车、精车工序的装夹精度要求。针对切削液冲刷的使用环境,整个刀架的外露面没有容易积存切削液和铁屑的死角,加工结束后用压缩空气就能直接吹净残留的铁屑,清理维护的难度很低,不会因为铁屑卡入装配缝隙导致后续拆卸困难。
