管道矫直拧紧一体加工设备结构

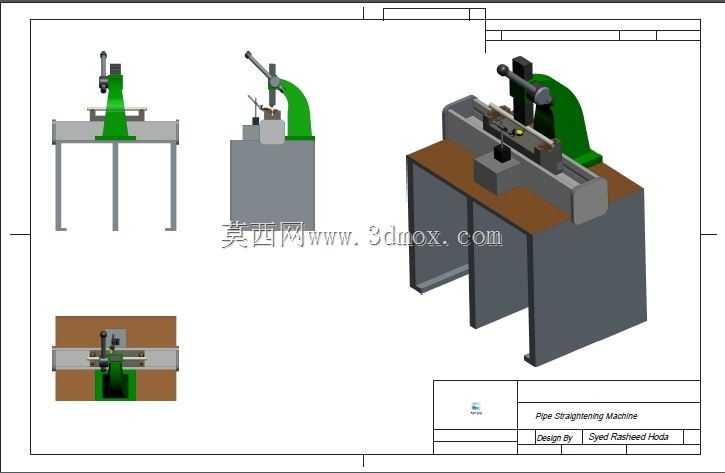

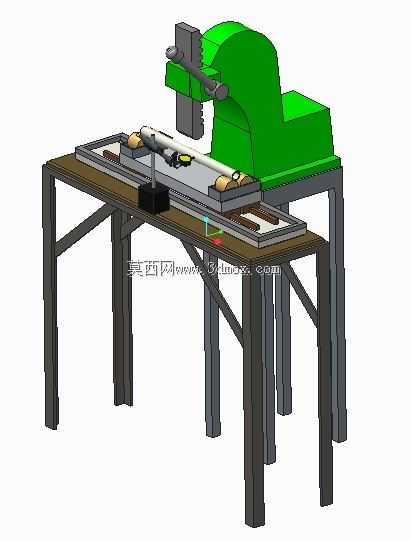

　　在金属管材加工的生产现场，长径比偏大的金属圆管经过下料、转运、堆存环节后，极易出现轴向弯曲变形，部分管段还会因吊装受力产生局部翘曲，这类形变如果不在装配前完成校正，会直接导致后续管路对接错边、密封面贴合不严，甚至在承压工况下出现应力集中开裂的问题。这套设备的核心功能，就是针对直径区间覆盖常规工业流体输送、液压管路常用规格的金属管材，完成轴向直线度校正，同时集成管端接头拧紧工位，省去工序间二次转运装夹的辅助时间。从结构布局来看，设备采用分体式台架承载设计，主校正工位的台架采用方管焊接框架结构，底部预留120mm的地面调平支脚安装空间，台架总高度控制在850mm，匹配一线操作工人站立作业的舒适高度，台面上的导轨安装面经过铣削加工，

　　平面度公差控制在0.05mm/米范围内，保证压头下行过程中与管材支撑座的垂直度。校正执行部分采用手动杠杆式压头结构，压头的行程范围为150mm，可适配最大弯曲挠度20mm以内的管材校正作业，压头端部配备可更换的V型尼龙垫块，避免硬金属接触在管材表面留下压痕，影响管件的外观质量与后续表面处理工序。支撑座采用可滑移式双V型块结构，两个支撑块的间距可根据管材的弯曲点位置自由调整，调整范围在200mm到800mm之间，适配不同长度规格的管材校正需求，支撑块的锁紧采用侧面顶丝结构，调整到位后可快速锁死，避免校正过程中支撑块移位导致校正精度偏差。设备侧方集成的管端拧紧工位，采用立式悬臂压杆结构，工位台面上配备可更换的管接头夹持座，

　　可根据不同规格的管接头外形更换对应的夹持卡槽，压杆端部的拧紧头可适配常见的外六角、卡套式接头拧紧作业，拧紧过程中通过压杆的杠杆力放大输出扭矩，相比纯手动扳手作业，可降低操作人员的劳动强度，同时保证接头拧紧的扭矩一致性。从设计思路上，这套设备没有采用复杂的液压或伺服驱动结构，而是针对中小批量管材加工、现场管路维修的场景，采用纯机械手动结构，一方面降低了设备的制造成本，另一方面无需外接动力源，可在无供电的野外施工、设备检修现场直接使用，设备的整体重量控制在120kg以内，台架底部预留叉车孔位，方便车间内跨区域转运。安装边界方面，设备的总占地长度为1200mm，宽度为600mm，安装时需要在设备周边预留至少500mm的操作空间，

　　方便操作人员上下料、调整支撑块位置，设备的地面承载要求不高，普通硬化车间地面即可满足安装需求，无需额外做基础预埋。在实际使用过程中，操作人员首先将待校正的管材放置在双V型支撑块上，转动管材找到弯曲的最高点，调整支撑块间距使弯曲点处于两个支撑块的中间位置，扳动压头杠杆使压头缓慢下压管材弯曲点，通过多次小行程下压配合转动管材，逐步将管材的直线度校正到工艺要求范围内，校正完成后可直接将管材转移到侧方的拧紧工位，将管接头放置在夹持座内定位，管材端对准接头后扳动拧紧压杆，即可完成接头与管材的拧紧装配，整个工序流转无需额外的辅助工装，单根管材的校正加拧紧作业时间可控制在2分钟以内，相比传统分开式作业效率提升40%以上。设备的所有运动摩擦副都采用油杯润滑结构，日常维护时只需定期向压头导轨、杠杆铰接点加注润滑脂即可，没有复杂的电控、液压元件，后期维护成本极低，非常适合五金加工厂、管路预制车间、设备维修班组这类场景使用。
