桌面级三轴迷你数控雕刻加工设备结构

　　这套三轴迷你数控加工结构，核心面向桌面级小尺寸工件的精密加工作业场景，适配个人工坊、教学实训、小批量打样这类对设备占地要求严苛的使用环境，区别于工业级大型数控设备的大占地、高功耗特性，该结构将整机安装边界控制在常规桌面可承载的范围内，无需额外做设备基础浇筑，放置在标准承重工作台面上即可完成安装调试，适配实验室、创客空间、小型加工门店的空间布局要求。从实际加工用途来看，该结构可覆盖软金属、亚克力、密度板、工程塑料等易切削材料的铣削、雕刻、钻孔作业，能完成小型零件的轮廓加工、表面图案雕刻、定位钻孔等常规工序，加工行程匹配小型工件的尺寸需求，不会出现大行程设备加工小零件时的空行程冗余问题，传动效率更适配小进给量的精密加工场景。

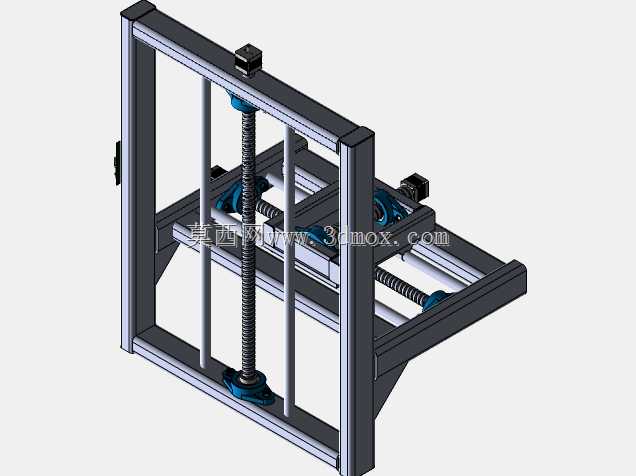

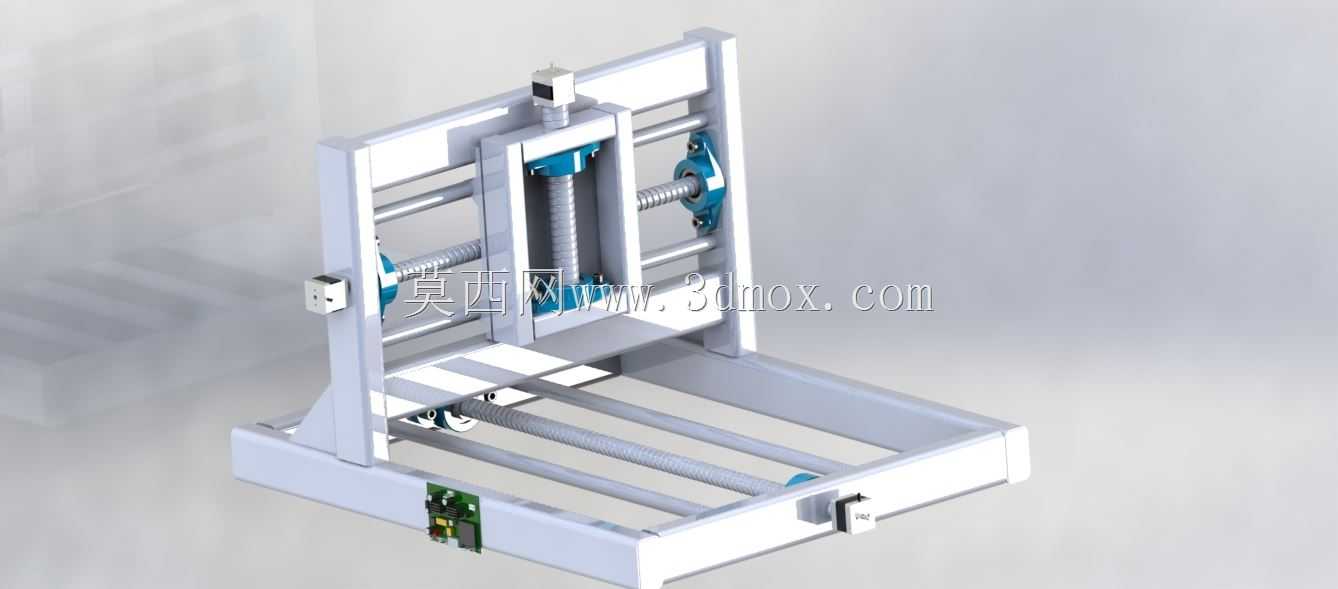

　　结构设计上采用了定龙门式的布局逻辑，Y轴传动组件布置在底座两侧，承载工作台做前后方向的进给运动，X轴传动组件横跨在两侧立柱之间，搭载Z轴主轴组件做左右方向的进给，Z轴组件沿竖直方向做上下进给，这种布局将三个运动轴的负载做了合理拆分，Y轴承载工件与工作台的重量，X、Z轴承载主轴与传动组件的重量，运动过程中整机重心偏移量小，高速进给时的结构稳定性更优，不会出现悬臂结构常见的低头、振动问题。传动系统全部采用滚珠丝杠搭配直线光轴导轨的组合，丝杠副选用小导程规格，配合两端的支撑轴承座，可将反向间隙控制在极小范围内，保证进给运动的定位精度；直线光轴搭配开口式直线轴承，运行阻力小，维护成本低，日常使用仅需定期涂抹润滑脂即可保证运动顺畅，

　　无需复杂的导轨精度校准作业。底座采用框架式焊接结构，内部布置横向加强筋，承托Y轴导轨的安装面做了铣平处理，保证两侧导轨的平行度公差符合装配要求；两侧立柱与底座采用螺栓连接，装配时可通过定位销调整立柱的垂直度，保证X轴横梁的水平度，避免X轴运动过程中出现卡滞、爬行问题。Z轴滑台采用板式结构，主轴安装位预留了标准装夹接口，可根据加工需求更换不同功率的主轴电机，适配不同材料的切削转速要求；滑台与X轴溜板之间通过滑块连接，Z轴丝杠的螺母座与滑台刚性连接，进给时的动力传递无虚位。电气控制组件的安装位预留在底座侧方的空余空间，驱动模块、控制板可直接固定在底座预留的安装孔位上，无需额外设计电气安装支架，整机走线可沿框架内部的空腔布置，

　　避免运动过程中线缆与传动部件发生干涉。从安装边界来看，整机长宽尺寸控制在桌面设备的常规范围内，高度适配常规车间的操作高度，操作人员站在设备前方即可完成工件装夹、对刀、加工监控等全部操作，无需额外配置登高或者延伸操作平台；设备底部预留了脚轮或者调平脚杯的安装孔，可根据使用场景选择移动或者固定安装方式，固定安装时通过调平脚杯调整整机水平度，抵消放置面的平面度误差，保证三个运动轴的运动精度不受安装面影响。这套结构的设计思路核心是在有限的体积内平衡刚性、精度与成本，没有采用工业级机床的重型铸件床身，而是通过框架式结构的合理筋板布置保证足够的结构刚性，抵消小型设备加工时的振动问题；传动组件选用通用标准件，后期维护更换时无需定制特殊配件，降低了设备的全生命周期使用成本；各轴的限位开关安装位都做了预留，装配时可直接安装接触式或者光电式限位开关，实现各轴的硬限位保护，避免超程运动导致的传动部件损坏。针对小型工件加工时的排屑问题，底座框架的工作台区域采用镂空辊道设计，加工产生的切屑可直接通过辊道间隙落入下方的集屑区域，不会堆积在导轨或者丝杠副表面，减少切屑进入传动副导致的部件磨损，日常清理时仅需清理底座下方的集屑盘即可，维护操作十分便捷。
