开槽式螺旋弹性圆柱销结构设计

　　在各类机械装配场景中，销类连接件是实现零件定位、载荷传递、可拆卸紧固的核心基础元件，螺旋弹簧销作为弹性销品类里的常用结构，相比实心圆柱销、圆锥销有着更突出的抗冲击、装拆便捷特性，在频繁受振动载荷的设备连接部位应用十分广泛。这类带纵向开槽的螺旋弹簧销，核心设计逻辑是利用自身开槽结构带来的径向弹性变形能力，装入预制的安装孔后，依靠材料本身的弹性回复力持续对孔壁施加均匀的径向压紧力，以此获得比普通刚性销更可靠的防松效果，同时能一定程度补偿安装孔的加工公差，降低孔系加工的精度要求，适配批量装配的生产场景。从实际应用场景来看，这类螺旋弹簧销常出现在工程机械的铰接部位、轻工设备的连杆连接结构、电机端盖与机座的定位、五金工具的组件固定、

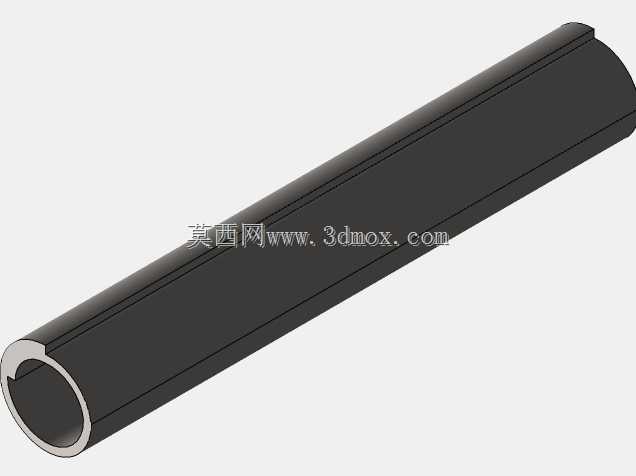

　　汽车零部件的可拆卸连接位置，尤其是在存在持续振动、交变载荷的工况下，普通刚性销容易因为配合间隙累积出现窜动、脱落甚至剪切断裂，而螺旋弹簧销的弹性结构可以持续填充配合间隙，抵消振动带来的间隙扩张，同时自身的弹性变形能缓冲部分冲击载荷，降低销体受剪切冲击断裂的风险。在结构设计层面，这类螺旋弹簧销采用空心卷制开槽结构，销体整体为等径圆柱形态，沿轴向开设通长的收缩开槽，开槽处的边缘做了小圆角钝化处理，避免装入孔内时刮伤孔壁，也能减少应力集中导致的销体开裂。设计时需要重点匹配几个核心参数边界：首先是销的外径公差，要比目标安装孔的公称尺寸略大，保证装入后有足够的弹性胀紧力，但过盈量不能过大，否则装入时需要的压入力过高，

　　还可能导致销体塑性变形失去弹性，甚至撑裂脆性材质的被连接件；其次是销的壁厚，要根据预期承受的剪切载荷来选定，壁厚越大抗剪切能力越强，但对应的弹性变形量会相应降低，需要在承载能力和弹性补偿能力之间做平衡；再者是销的长度，要根据被连接件的总叠厚确定，通常装入后销的两端可以略高出被连接件表面，或者与表面齐平，避免过长干涉其他部件运动，过短则无法保证足够的接触长度来传递载荷。安装边界方面，这类螺旋弹簧销对安装孔的要求比刚性销宽松，通常采用铰制孔或者钻孔即可，不需要像圆锥销那样配磨内孔，孔的表面粗糙度要求在Ra3.2到Ra6.3之间就能满足使用需求，安装时可以采用手锤轻轻敲入，或者用专用的压装工具压入，不建议采用重物猛击的方式，

　　避免销体端部变形导致开槽卡滞。在承受载荷的特性上，螺旋弹簧销属于靠过盈配合实现锁紧的连接件，既能传递横向的剪切力，也能承受一定的轴向拉力，同时因为自身的弹性特性，在被连接件因为温度变化产生热胀冷缩时，能通过自身的微量变形补偿尺寸变化，不会因为热应力导致连接件变形或者销体卡死。很多设计人员在选型时容易忽略销端的导入结构，合格的螺旋弹簧销两端都会做小角度的导入倒角，方便装配时快速对准孔位，减少装配时的卡滞问题，同时倒角也能避免装入时销体端部的毛刺刮削孔壁，产生金属碎屑残留在配合面之间，影响连接可靠性。从长期使用的维护角度看，这类螺旋弹簧销可以反复拆装3到5次仍能保持足够的胀紧力，相比一次性的刚性销更适合需要定期维护拆卸的设备结构，不过每次拆装后要检查销体的开槽是否出现塑性变形、表面是否有裂纹，如果出现永久变形就需要更换新件，不能重复使用失效的弹簧销，否则会出现连接松动、定位失效的问题。在不同的工况环境下，还可以根据需求选择不同材质的螺旋弹簧销，比如普通工况采用65Mn弹簧钢做淬火处理就能满足强度和弹性要求，腐蚀环境下可以选用不锈钢材质，有轻量化需求的场景也可以选用铝合金材质的弹簧销，不过不同材质的弹性模量和剪切强度不同，设计时要重新核算过盈量和承载能力，不能直接照搬钢质销的参数。
