开口式卷制弹性圆柱销结构设计

　　在各类机械装配场景中，销类连接件是实现零部件定位、载荷传递、防松限位的核心基础元件，其中卷制开口式弹簧销的应用覆盖了从通用设备组装、工装夹具调试到重型机械维护的多个环节。这类零件的核心作用，是通过自身的弹性变形补偿被连接件的孔位公差，在受冲击、变载荷的工况下持续保持连接张紧力，避免普通刚性圆柱销在反复载荷下出现松动、剪切断裂的问题。

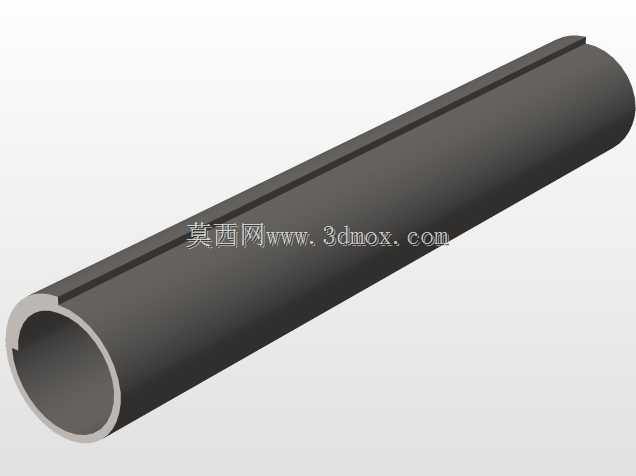

　　从结构设计逻辑来看，这款卷制弹簧销采用单开口纵向开槽的卷制结构，整体为空心薄壁圆柱形态，开口沿轴向全程贯通，卷制成型后的筒体存在均匀的径向弹性余量。设计过程中需要重点控制几个核心参数边界：首先是销的外径公差，需要匹配对应公称直径的安装孔公差带，通常采用过渡偏紧的配合区间，保证压入孔内后，筒体的弹性回复力可以均匀作用在孔壁上，形成足够的摩擦锁紧力，不需要额外的防松结构即可实现可靠固定。其次是壁厚的均匀性控制，卷制过程中要保证整条筒体的壁厚偏差控制在极小范围内，避免压入后局部应力集中，导致销体受载时出现局部变形失效。

　　实际选型应用时，需要结合安装场景的空间边界确认销的长度尺寸：销的两端通常做了微小的倒角处理，方便压入装配时的导向，避免安装过程中刮伤安装孔内壁，同时倒角不会影响销体的有效接触长度。安装时需要注意，被连接件的两个对应安装孔需要保证足够的同轴度，虽然弹簧销本身具备一定的错孔补偿能力，但过大的同轴度偏差会导致销体受额外的弯曲载荷，大幅降低使用寿命。在受剪切载荷的应用场景中，要保证销的有效剪切截面覆盖被连接件的结合面，避免结合面处的应力集中直接作用在销的开口位置，影响剪切强度。

　　不同于实心圆柱销需要铰孔保证配合精度的要求，这类卷制弹簧销对安装孔的加工精度要求更低，普通钻孔即可满足装配要求，在批量装配场景下可以大幅降低加工成本。在经常需要拆卸维护的工位，弹簧销可以反复多次拆装而保持足够的锁紧力，不会像普通圆柱销经过几次拆装后就出现配合间隙过大、定位失效的问题。在存在振动的设备连接部位，比如电机支架固定、传动组件定位、钣金件连接等场景，弹簧销的弹性结构可以吸收部分振动冲击，避免连接部位因为长期振动出现松脱。

　　建模过程中，需要重点还原卷制后的开口缝隙形态，以及筒体的真圆度特征，不能简单用带缺口的拉伸圆柱替代实际卷制结构——实际卷制的弹簧销在自由状态下并非完美正圆，压入孔内后才会被挤压成正圆，这个弹性变形的特征是其功能实现的核心。同时要注意销体内外壁的表面粗糙度特征，卷制后的表面不存在尖锐的加工棱边，开口处的边缘经过处理，不会在压入时刮削孔壁产生金属碎屑，影响装配质量。

　　在不同的应用场景下，这类弹簧销的功能侧重也有区别：用于定位场景时，通常选择直径公差更紧、壁厚稍大的规格，保证定位精度的稳定性；用于受冲击载荷的连接场景时，会选择壁厚稍薄、弹性余量更大的规格，通过更大的变形量吸收冲击能量；用于防松限位场景时，会选择长度稍短的规格，保证销体完全压入孔内后不会突出安装面，避免和其他运动部件发生干涉。实际装配时，通常采用手动压入或者小吨位压力机压装的方式，不建议直接敲击安装，避免敲击导致销体端部变形，影响后续拆卸和受力状态。
