实体套圈滚针轴承结构三维设计

　　在各类受安装空间限制、径向载荷较大的传动场景中，滚针轴承始终是结构工程师选型时绕不开的核心支承部件，不同于常规深沟球轴承或圆柱滚子轴承的结构逻辑，这类轴承采用细长滚针作为滚动体，在相同径向承载能力下，其截面高度远小于其他同内径的轴承类型，这一特性让它在变速箱紧凑排布、液压泵内部支承、工程机械铰接点、纺织机械罗拉传动等空间局促的工况中拥有不可替代的应用优势。从实际使用场景来看，这类滚针轴承常被用于轴颈直径受限、无法采用大截面支承结构的部位，比如摩托车发动机连杆小头支承、汽车手动变速箱输入轴定位、机床主轴箱内的中间轴支承，甚至部分小型气动工具的转子支承位，都能见到这类结构的身影，它不需要额外的保持架定位结构也能实现稳定滚动，

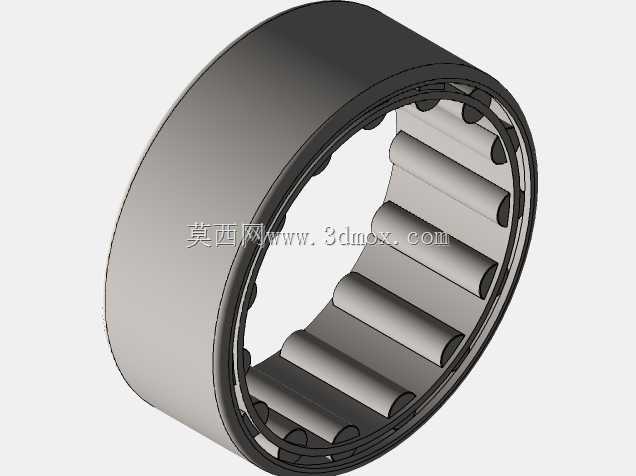

　　部分满装滚针的结构甚至能承受更高的径向冲击载荷，适配低速重载的往复摆动工况。从结构设计逻辑来看，这款实体套圈滚针轴承采用外圈一体式加工成型，滚道直接在外圈内壁精磨成型，滚针沿圆周方向均匀排布，滚针的直径公差控制在微米级，避免因滚动体尺寸差导致的运转偏载，滚针两端做了微小的倒角处理，既可以减少滚针端面与套圈挡边的摩擦磨损，也能在装配时避免锐边划伤滚道表面。不同于冲压外圈滚针轴承的薄壁结构，实体套圈的结构拥有更高的刚性，能够承受一定的外圈安装过盈量，适配轴承座孔刚性稍弱的安装场景，不会因为外圈变形导致滚道卡滞。在安装边界的设计考量上，这类轴承的内圈可以根据实际需求选配，部分场景下可以直接将经过淬硬精磨的轴颈作为内滚道使用，

　　进一步压缩径向安装空间，此时需要注意轴颈的表面硬度需要达到HRC60以上，表面粗糙度控制在Ra0.2以内，才能保证轴承的额定使用寿命。如果轴颈无法达到热处理要求，则需要选配配套的内圈组件，此时安装时需要注意内圈与轴的配合公差，通常采用k5或m6的过渡配合，外圈与轴承座孔采用H7或J7的配合，避免配合过松导致跑圈磨损，过紧导致轴承径向游隙过小出现抱死。从功能特性上看，滚针与滚道的接触形式为线接触，相比球轴承的点接触形式，其单位面积承载能力高出3-4倍，在承受径向冲击载荷时，应力分布更加均匀，不会出现局部应力集中导致的早期点蚀。同时因为滚针的自转半径小，轴承运转时的摩擦阻力矩更低，在频繁启停的工况下发热更小，能够适应更高的极限转速，当然这也对润滑条件提出了一定要求，通常采用锂基脂润滑时需要保证填充量为轴承内部空腔的30%-50%，过量填充反而会因为搅拌阻力导致温升过高，采用稀油润滑时则需要注意油路的通畅，保证润滑油能够顺利进入滚针与滚道的接触区域，带走磨损产生的微小金属碎屑。在三维建模的过程中，需要重点关注滚针的排布间隙，相邻滚针之间需要保留0.1-0.3倍滚针直径的间隙，避免滚针在运转过程中出现相互挤压摩擦，同时要保证所有滚针的中心轴线与轴承中心轴线保持平行，微小的倾斜都会导致滚针端部出现偏载，严重时会出现滚针卡滞断裂的问题。外圈的挡边高度需要覆盖滚针长度的80%以上，保证滚针在承受轴向窜动力时不会从滚道中脱出，挡边的根部需要做圆角过渡，

　　避免热处理时出现应力集中开裂。另外在做装配干涉检查时，需要预留出轴承的径向游隙，通常普通级别的滚针轴承径向游隙控制在0.02-0.04mm之间，游隙过小会导致运转卡滞，游隙过大则会出现轴的径向跳动超差，影响传动精度。在实际选型替换时，还需要注意轴承的密封形式，开式结构的滚针轴承适用于有持续润滑、环境清洁的封闭传动箱内部，而带密封圈的结构则可以用于粉尘较多、润滑条件较差的外露铰接部位，密封圈通常采用丁腈橡胶材质，能够阻挡外部粉尘杂质进入滚道，同时防止内部润滑脂泄漏，减少日常维护的频次。很多工程师在设计时容易忽略轴承的安装倒角，套圈的两端都需要做15-30度的安装引导倒角，倒角尺寸根据轴承截面大小调整，既可以避免装配时套圈锐边划伤安装孔或轴颈，也能引导轴承顺利压入安装位，减少装配时的压装力，避免套圈出现压装变形。
