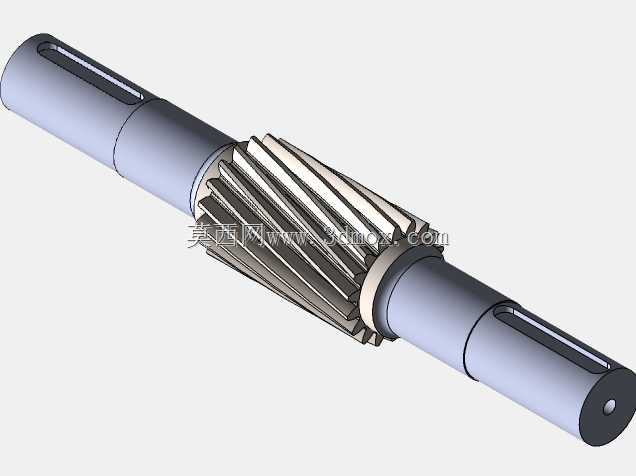

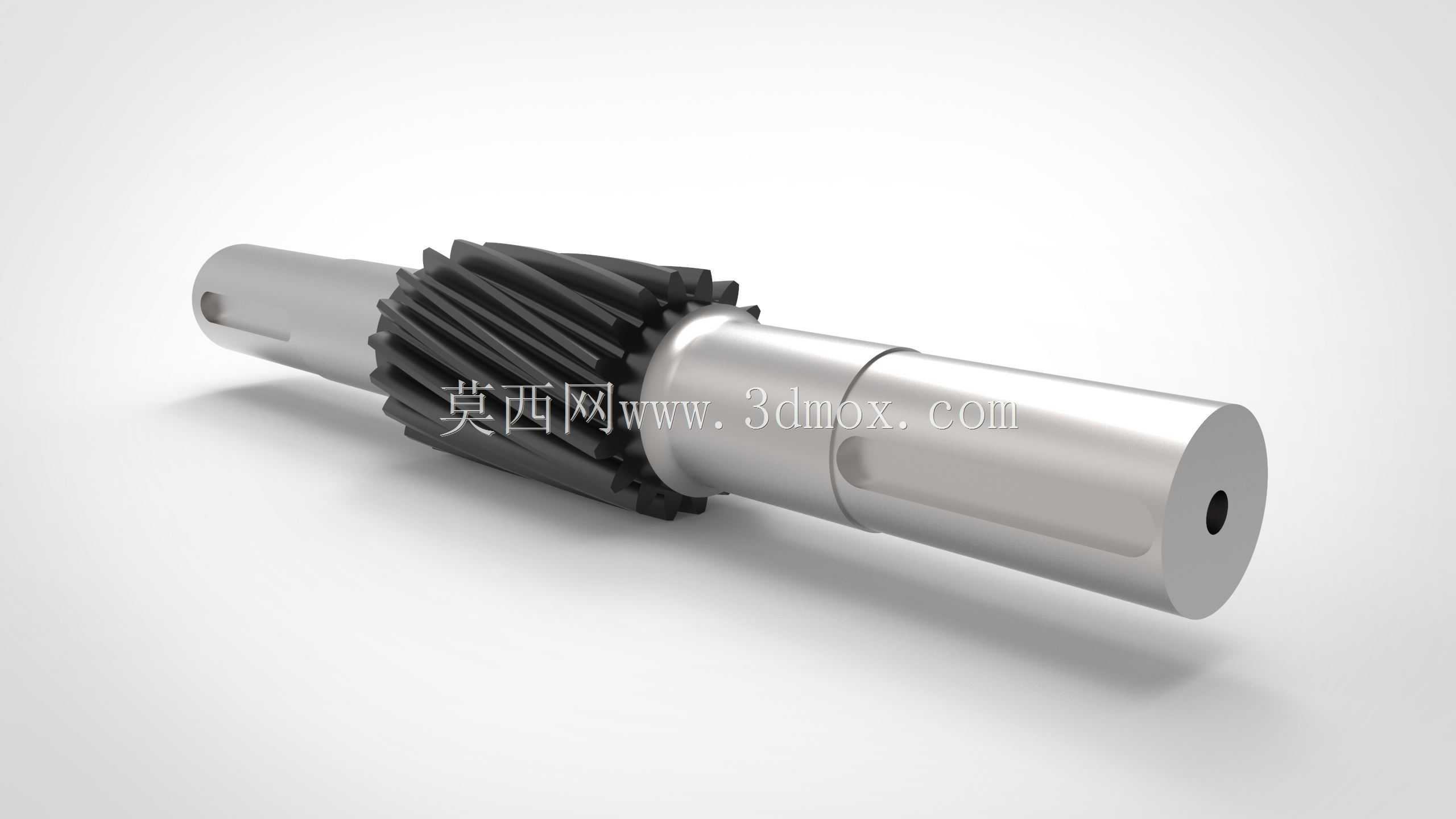

在常规闭式齿轮传动系统的布局中,输入级小齿轮往往承担着动力输入端的第一级扭矩传递任务,这类带轴一体的斜齿齿轮轴,常见于中小功率的减速器、机床主轴进给箱、轻工设备传动单元等场景,相比分体式的齿轮与轴过盈配合结构,一体齿轮轴消除了配合面的打滑风险,更适合转速偏高、传动扭矩存在小幅波动的工况。从实际使用场景来看,这类齿轮轴的两端轴颈会装配深沟球轴承或者圆锥滚子轴承,支撑在箱体的轴承座孔内,轴端的键槽用来和动力输入端的联轴器、带轮或者电机输出轴对接,将原动机的旋转动力输入到传动系统中,通过轮齿的啮合带动配对大齿轮转动,完成第一级的减速增扭动作。设计这类齿轮轴的时候,首先要匹配传动系统的模数、齿数、螺旋角、压力角等核心啮合参数,
斜齿的设计相比直齿能够提升啮合重合度,让传动过程更平稳,降低高速运转下的啮合冲击与噪音,适合输入级转速较高的使用场景。轮齿部分的齿向修形、齿顶修缘需要结合实际载荷分布做调整,避免轮齿受载变形后出现端部偏载,加剧齿面磨损。轴段的台阶设计是为了给轴承、轴套、挡圈等安装件提供轴向定位面,两端的键槽尺寸需要匹配对应标准键的规格,键槽的位置要避开轴肩的应力集中区域,同时保证装配时键能够顺利嵌入轮毂键槽,不会和相邻的轴承内圈产生干涉。轴的直径变化处的过渡圆角需要严格控制,圆角半径不能太小,否则会在交变载荷作用下产生应力集中,引发轴的疲劳断裂,同时圆角半径也不能过大,避免影响轴承或者其他装配件的轴向定位精度。两端轴颈的尺寸公差、
圆柱度需要满足对应轴承的配合要求,通常和轴承内圈配合的轴颈采用k6或者m6的过渡配合,保证轴承内圈和轴同步转动,不会出现跑圈的问题。轮齿部分的加工通常采用滚齿后剃齿或者磨齿的工艺,根据传动精度等级选择对应的加工工艺,普通传动场景下8级精度即可满足使用要求,高速高精度场景则需要提升到7级甚至6级精度,同时齿面需要做淬火处理,提升齿面硬度与耐磨性,延长使用寿命。安装边界方面,这类齿轮轴的轴向尺寸需要匹配箱体内部的安装间距,两端轴承安装到位后,轴端的伸出长度要满足联轴器或者带轮的安装深度要求,不能出现轴伸过长导致连接件晃动,或者轴伸过短导致连接件无法可靠固定的问题。轮齿部分的轴向位置需要和配对大齿轮的齿宽位置完全对中,避免出现啮合错位,
导致齿面接触面积不足,降低承载能力。轴上的键槽需要统一设计在同一母线上,方便加工时的一次装夹铣削,同时也方便现场装配时的键的安装找正。在实际选型替换这类齿轮轴的时候,除了核心啮合参数需要完全匹配,还要核对两端轴颈的直径、轴段长度、键槽尺寸、安装跨距等尺寸,避免出现装配后轴承无法装入、轮齿啮合错位、轴端连接件无法固定等问题。这类一体齿轮轴因为没有配合面的间隙,传动刚性更好,在频繁正反转的传动场景下,比分体结构的齿轮传动回差更小,传动精度更稳定,不过一旦轮齿出现磨损或者断齿故障,需要整体更换轴件,维修成本比分体结构稍高,因此在设计阶段需要根据载荷谱校核轴的扭转强度、轮齿的接触强度与弯曲强度,保证足够的安全系数,避免过早失效。
