15齿斜齿小齿轮传动结构设计

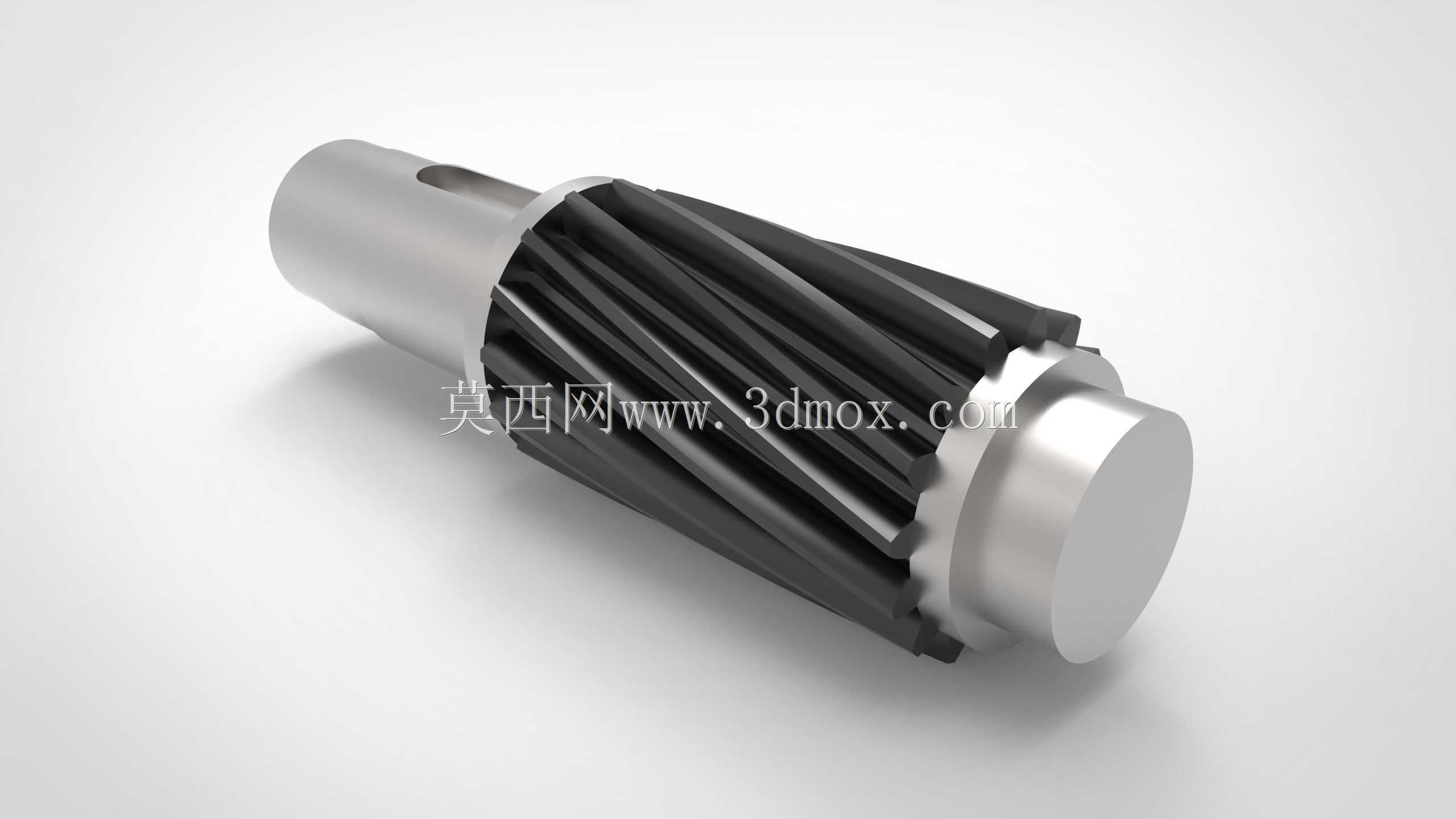

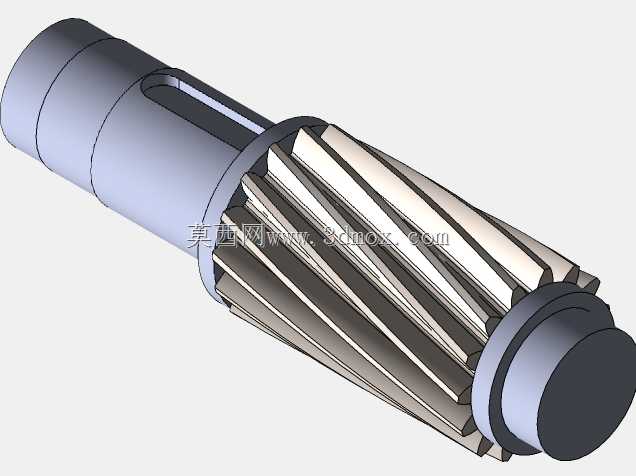

　　这款15齿斜齿小齿轮是动力传动系统里的核心啮合零件，在中小功率的传动布局中应用十分广泛，常见于小型减速器输入端、精密机床进给传动链、自动化输送设备的动力接驳单元，也可配套在小型农用机械、轻工包装设备的传动箱内部，承担转速匹配、扭矩传递的核心作用。和同模数的直齿小齿轮相比，斜齿结构在啮合过程中是逐步进入、退出啮合区间，不会出现直齿传动的整齿突然撞击问题，传动平稳性优势明显，运行时的冲击、振动与噪音都能控制在更低水平，适合对传动平顺性有一定要求的中高速传动场景。从结构设计来看，该零件采用齿轮轴一体化设计，省去了齿轮与轴之间的键连接、过盈配合装配环节，既减少了装配累积误差，也能在同等轴径下承受更大的传递扭矩，避免了键槽位置的应力集中问题，

　　提升了零件整体的抗疲劳寿命。齿轮部分采用斜齿布局，齿向螺旋角经过匹配计算，啮合重合度比同参数直齿提升30%左右，单齿承受的载荷被更多同时啮合的齿分担，单位齿面的接触应力更低，齿面磨损速率更慢，长期运行的精度保持性更好。轴段部分预留了标准键槽安装位，可通过平键与外部联轴器、带轮或者动力输出端实现周向固定，轴端的轴肩结构可直接抵靠轴承内圈实现轴向定位，不需要额外加装定位套，简化了装配流程，也压缩了整个传动单元的轴向安装尺寸。在安装边界上，该齿轮的轴段直径、齿顶圆尺寸都经过标准化适配，可直接匹配常用规格的深沟球轴承、圆锥滚子轴承，安装时不需要对轴承座孔做额外定制加工，齿宽尺寸经过载荷校核，在额定传递扭矩范围内不会出现偏载、断齿问题，

　　轴端的倒角设计方便装配时顺利穿入轴承、联轴器的内孔，避免装配过程中刮伤配合面影响装配精度。设计过程中对齿根过渡曲线做了圆角优化，消除了齿根位置的加工刀痕应力集中点，齿面的啮合区域经过修形处理，可补偿安装时的微小同轴度误差，避免出现齿端接触、局部载荷过大导致的点蚀问题。实际选型应用时，需要注意配对齿轮的螺旋角方向、模数、压力角参数完全匹配，安装时保证两轴的平行度公差在允许范围内，避免出现啮合间隙不均、齿面偏磨的问题；轴段与轴承的配合选用基孔制过渡配合，既保证装配后的同轴度，也方便后期维护拆卸。这类小齿轮在传动系统中通常作为高速级输入端使用，和大齿轮配对实现减速增扭的作用，在一些布局紧凑的小型传动箱中，也可直接作为输出端齿轮使用，配合齿条实现旋转运动到直线运动的转换，适用场景覆盖了大部分中小载荷的机械传动需求。
