四轴机器人第四轴关节结构设计

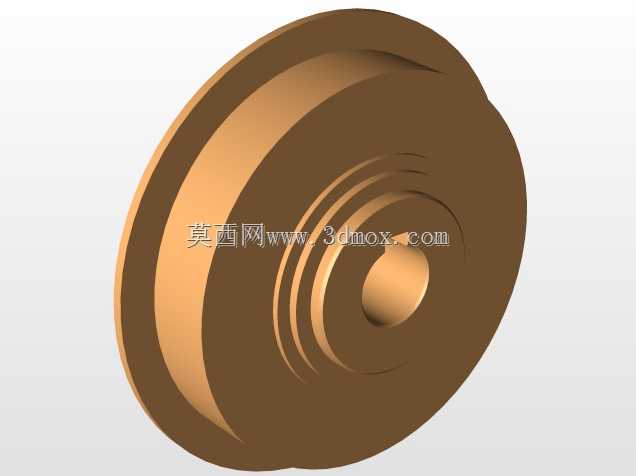

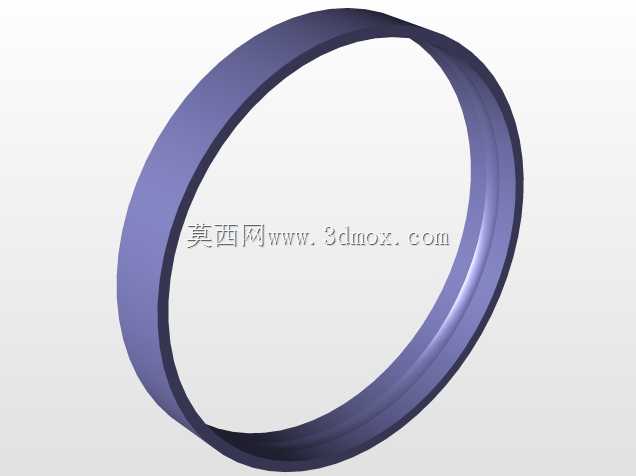

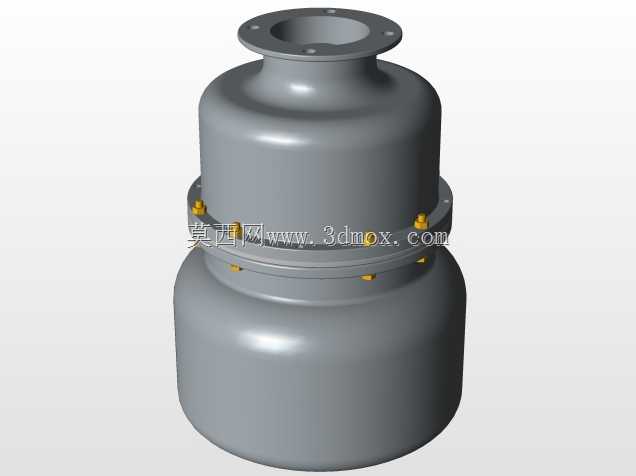

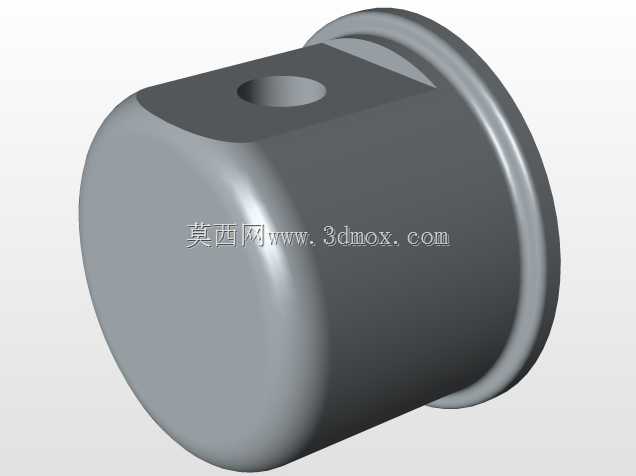

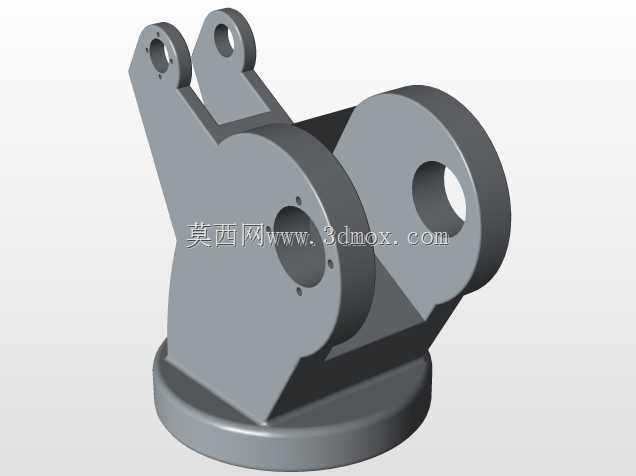

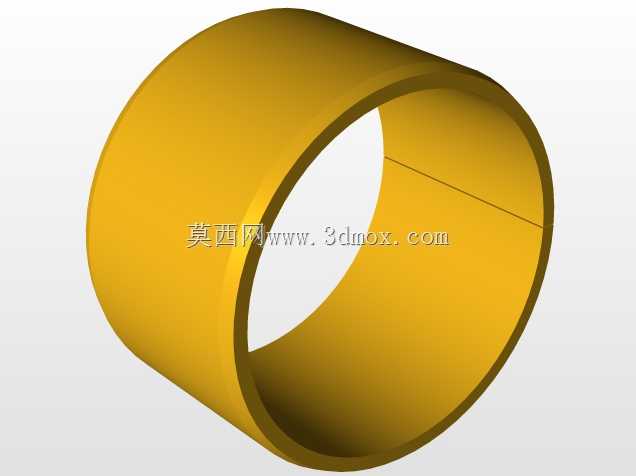

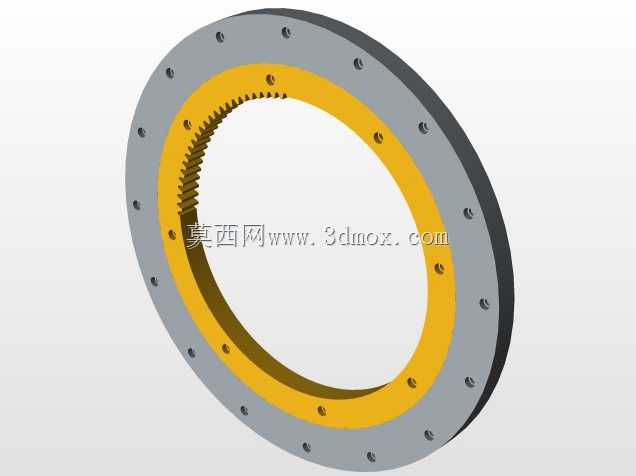

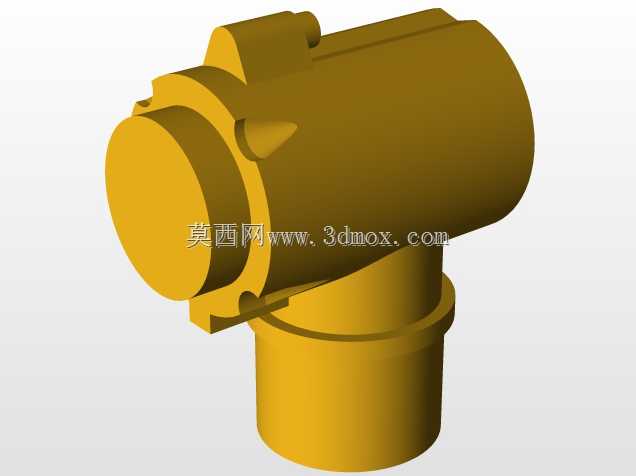

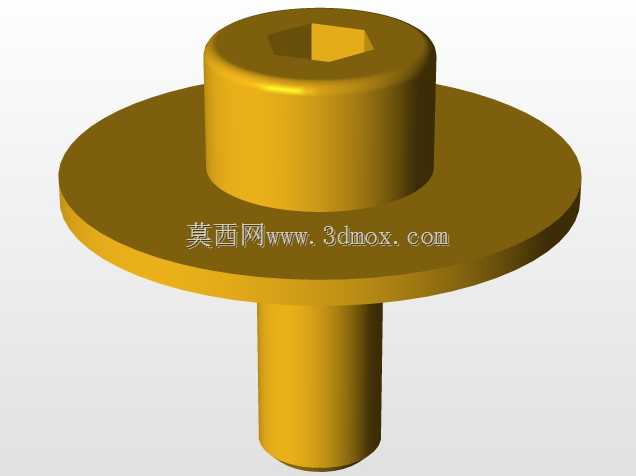

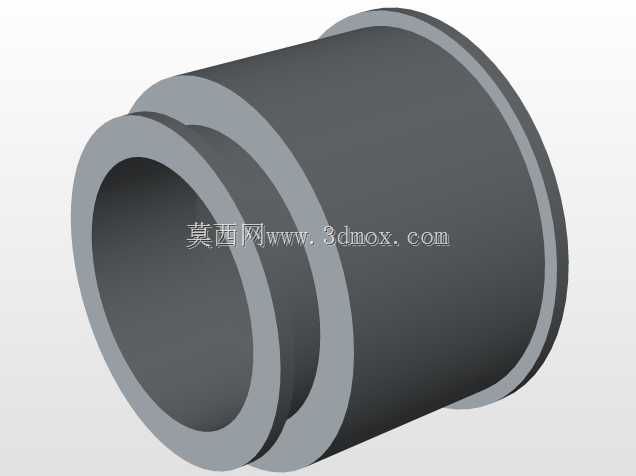

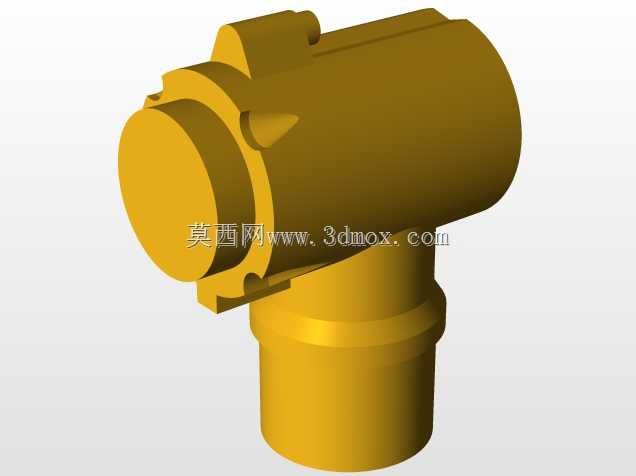

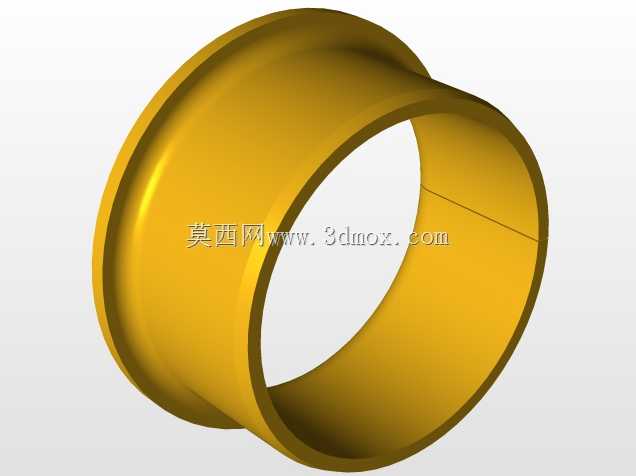

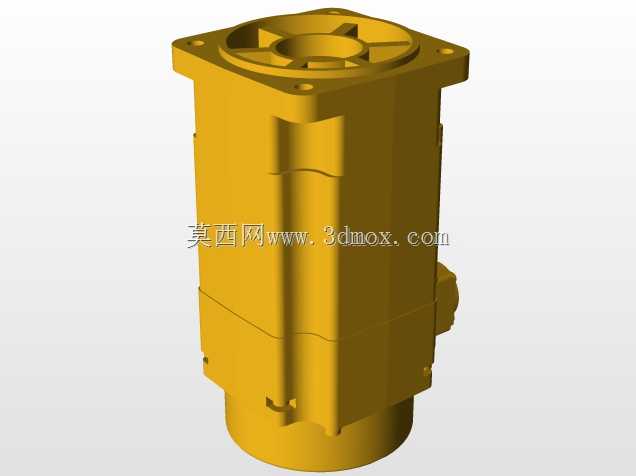

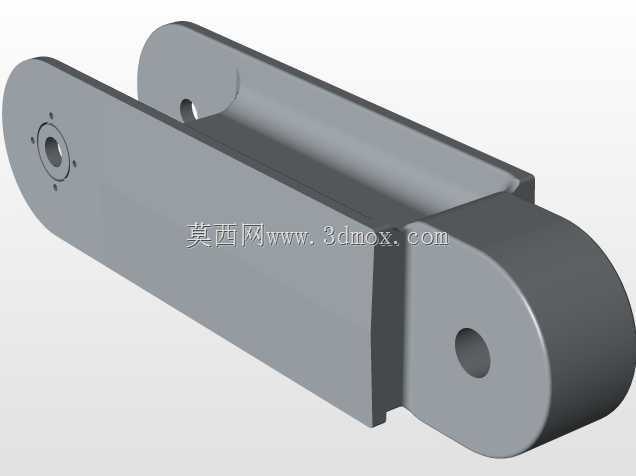

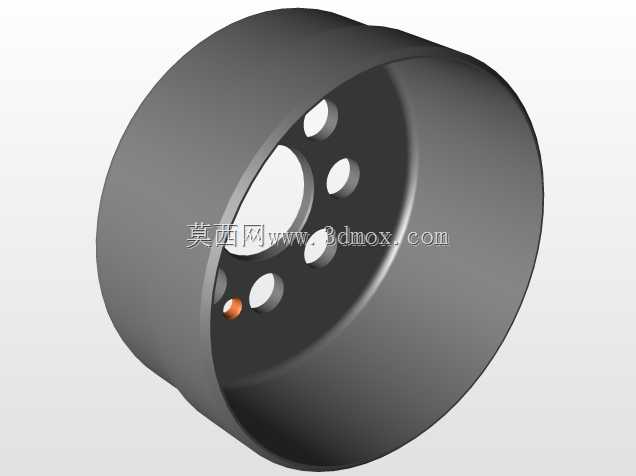

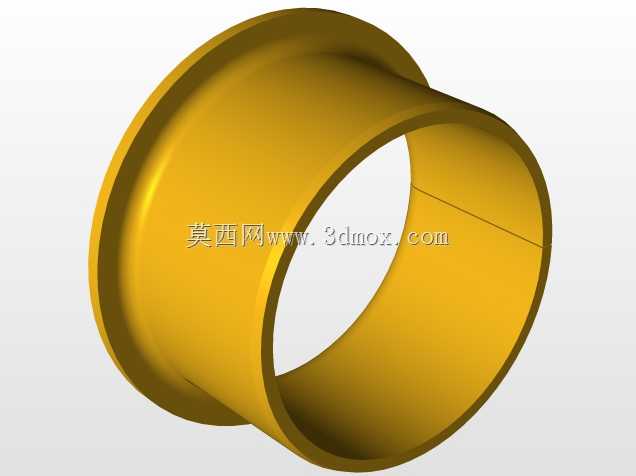

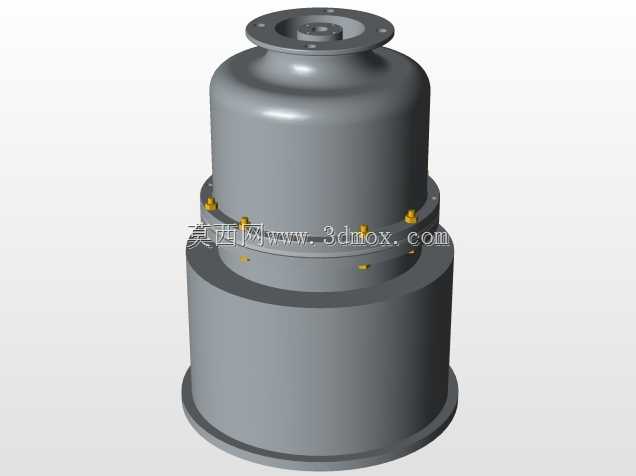

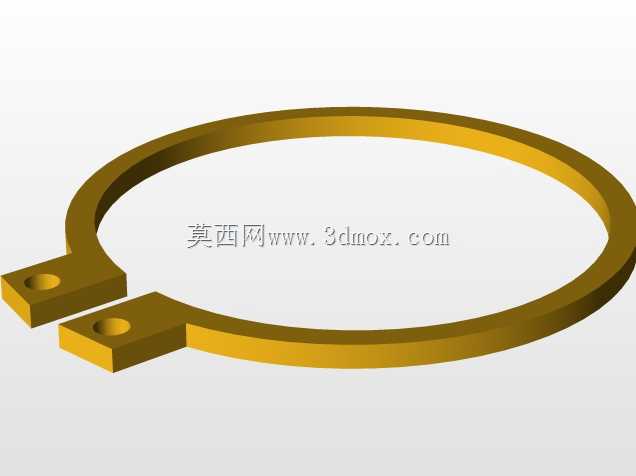

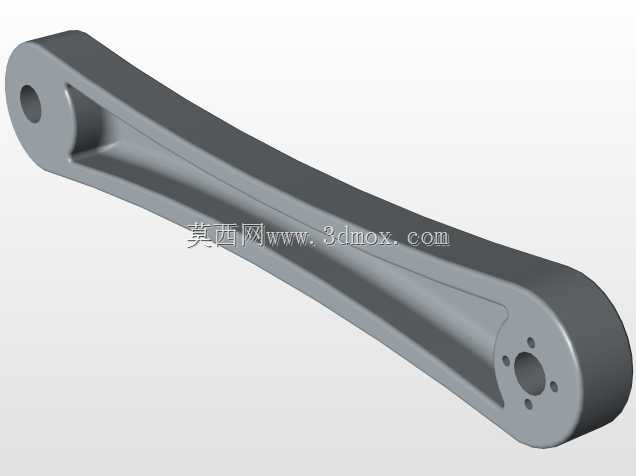

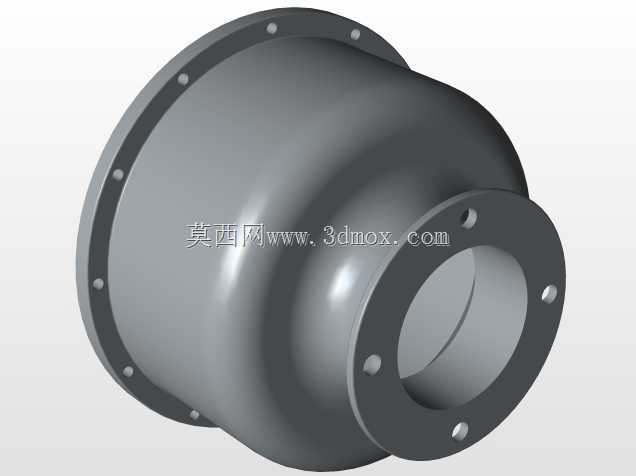

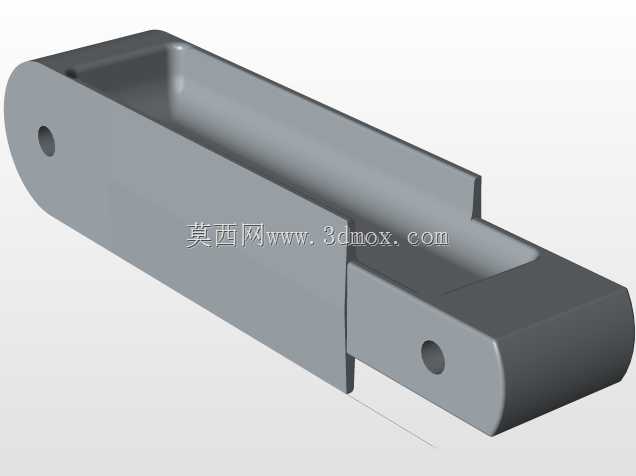

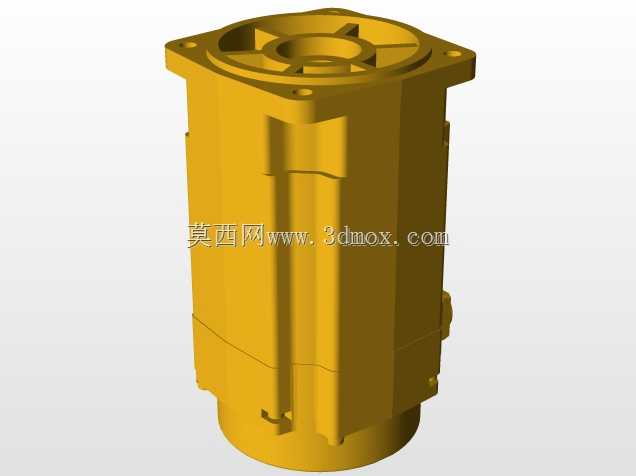

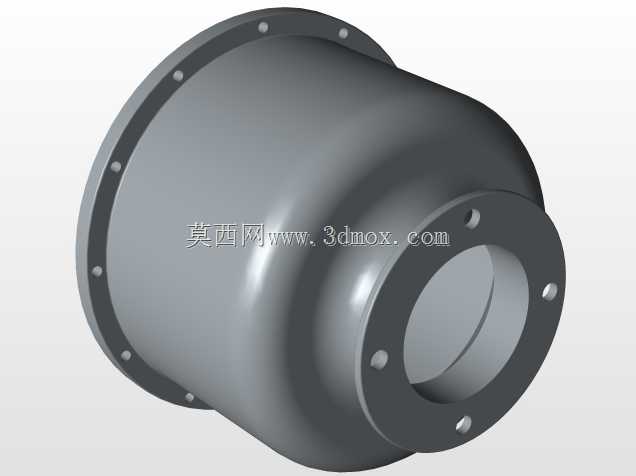

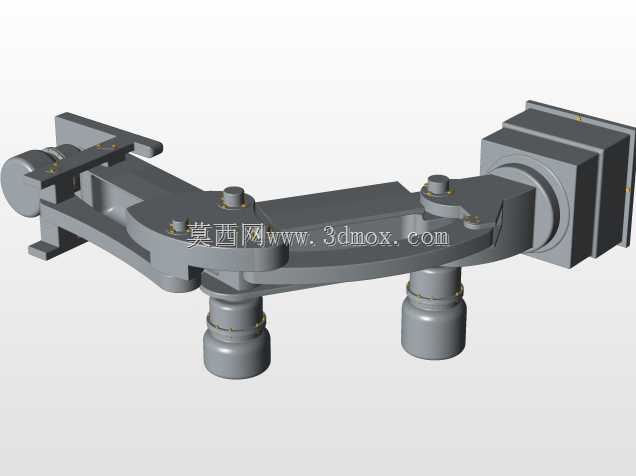

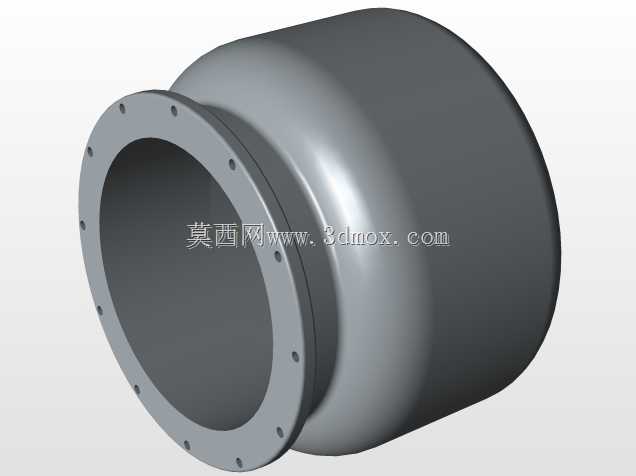

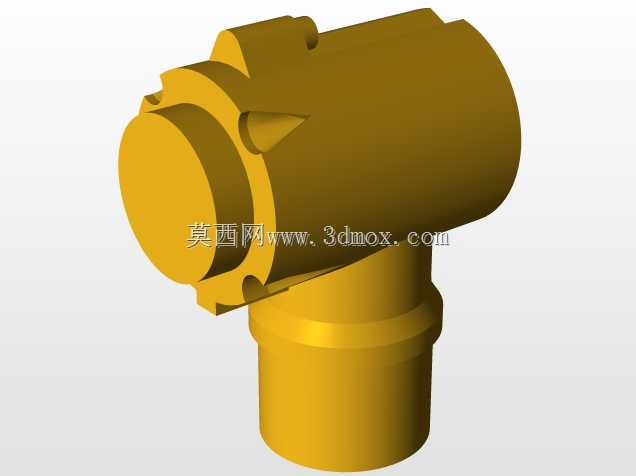

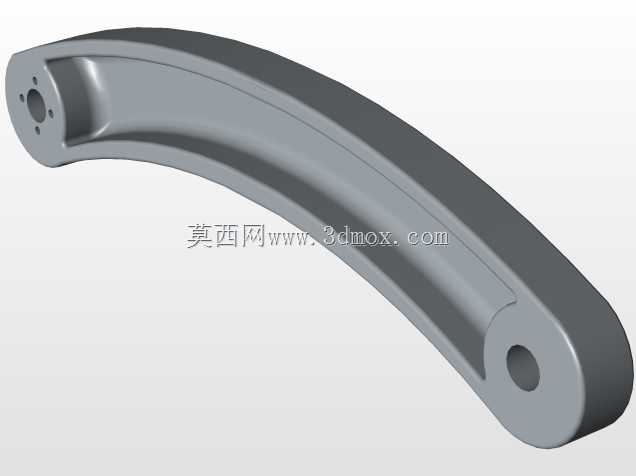

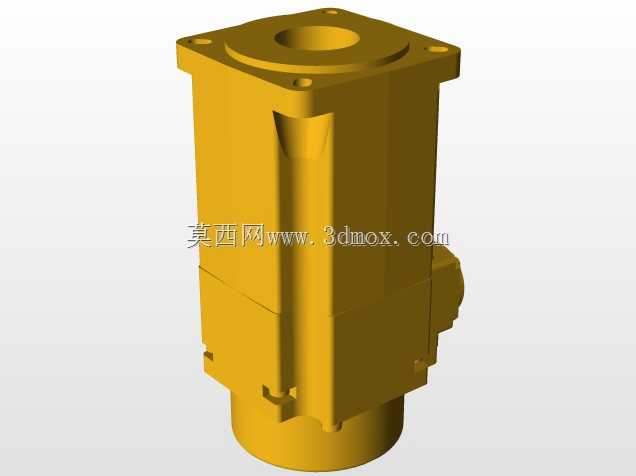

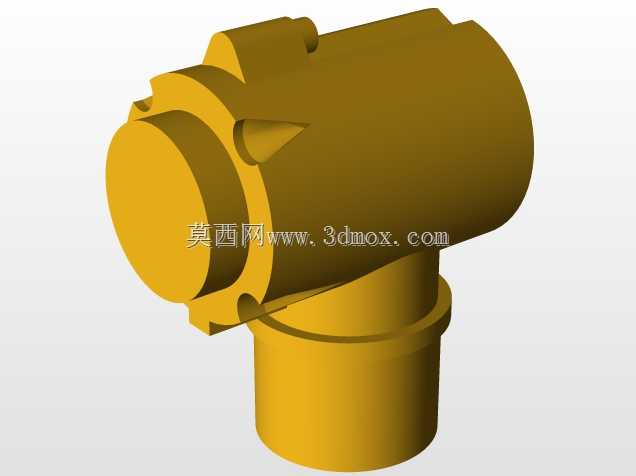

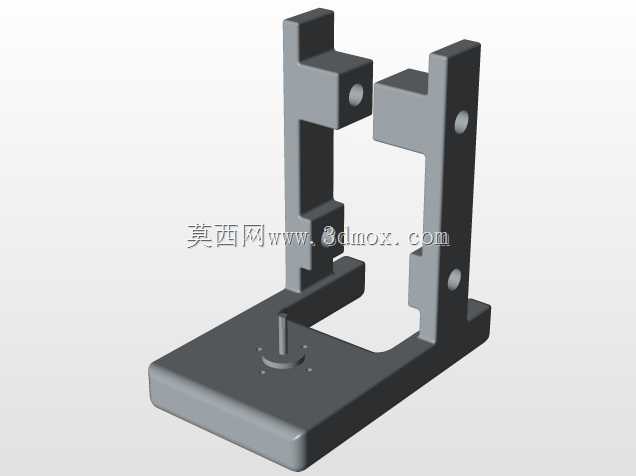

　　在工业自动化生产线的布局中，四轴机器人的第四轴承担着末端执行器的回转姿态调整功能，是衔接小臂与末端工装的核心传动节点，直接决定了末端作业的角度覆盖范围与重复定位精度表现。这款关节结构的设计，首先围绕紧凑安装空间的适配需求展开，整体采用类圆柱回转构型，外壳做了一体化圆弧过渡处理，没有突出的安装凸台与冗余结构，能够在小臂末端的有限安装空间内完成嵌装，避免作业过程中与周边工装、输送线护栏产生运动干涉。从实际应用场景来看，这类第四轴关节广泛适配于电子元器件分拣、小件物料码垛、涂胶轨迹作业、平面锁付等工位，在这些场景中，关节需要在频繁启停的工况下保持稳定的回转精度，同时承受末端工装与工件带来的径向、轴向复合载荷，

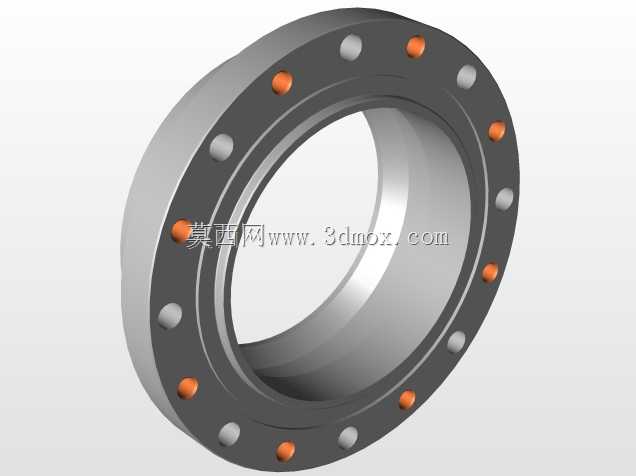

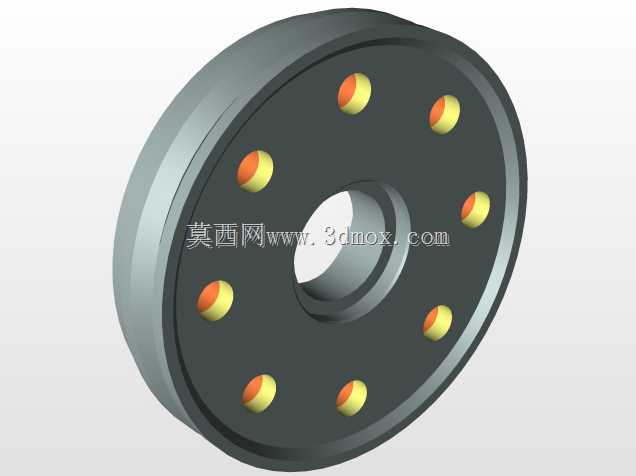

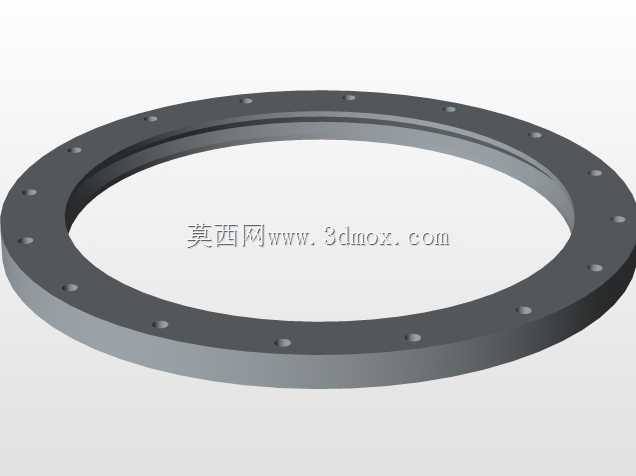

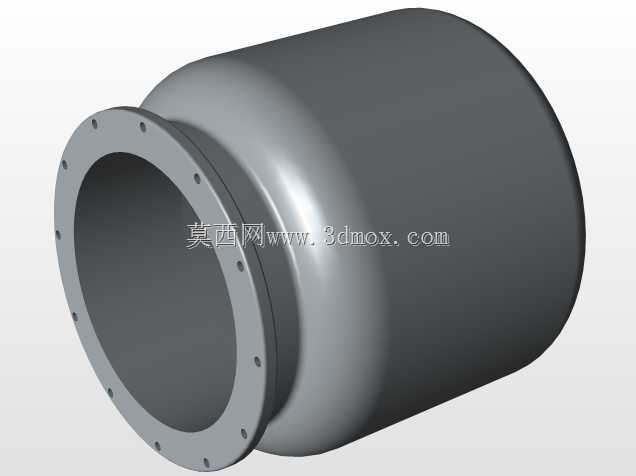

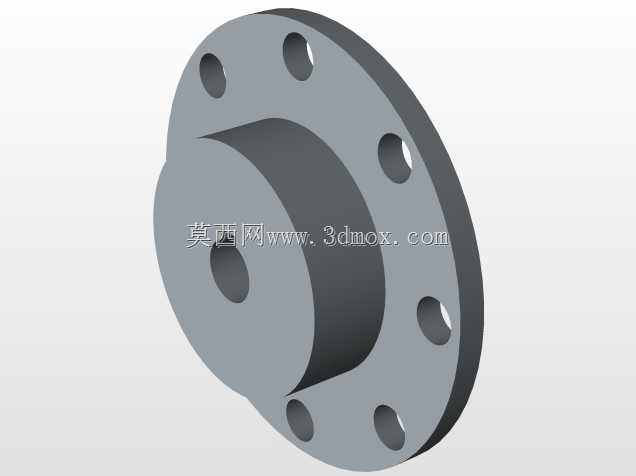

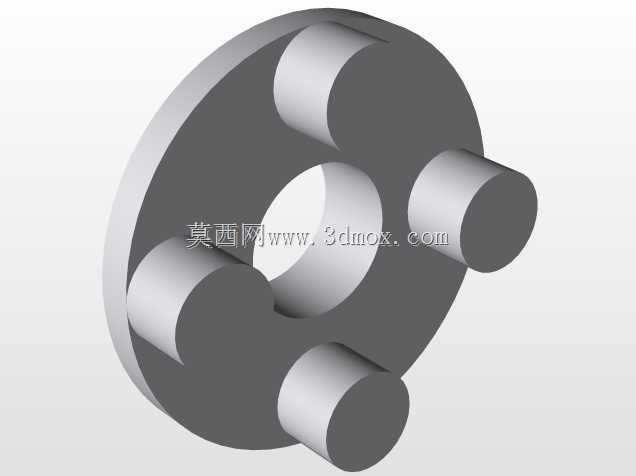

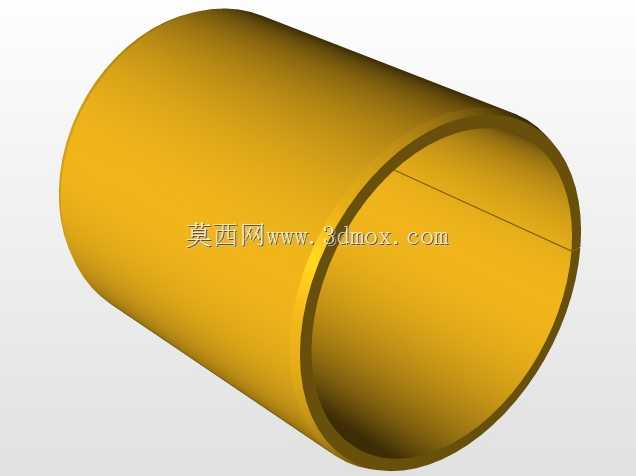

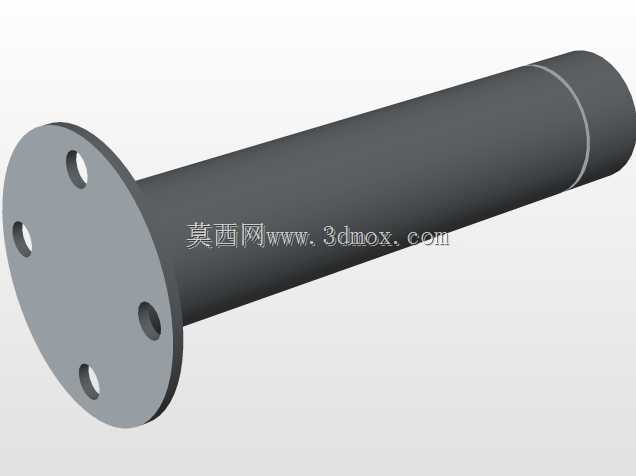

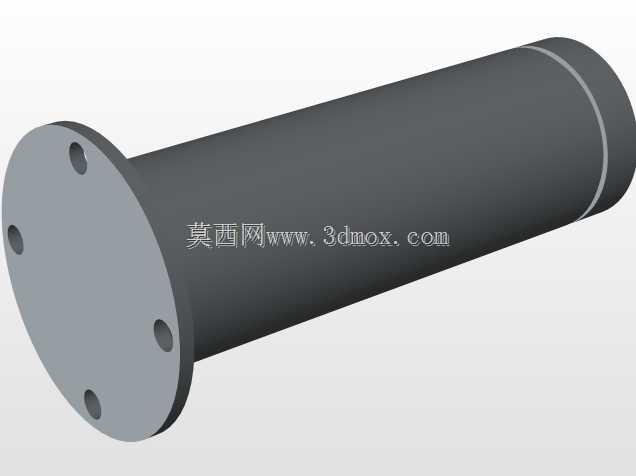

　　因此结构设计阶段就对壳体的壁厚做了梯度优化，在轴承安装位、动力输出衔接位做了局部加厚处理，其余非承载区域做了等强度减薄，在保证结构刚性的前提下控制整体自重，降低小臂驱动端的负载负担。设计思路上没有采用外置走线的方案，而是在关节的回转中心预留了中空走线通道，末端执行器的气管、信号线可以从通道内部穿过，避免关节回转过程中管线出现缠绕、拉扯磨损的问题，同时也能让关节外部的轮廓更顺滑，减少积尘死角，适配车间常规的清洁维护需求。安装边界方面，关节的输入端与小臂末端的连接法兰做了同轴止口设计，安装时可以通过止口快速完成同轴度定位，不需要反复打表调整，连接孔位采用圆周均布的设计，能够适配不同厂家小臂的标准安装接口，

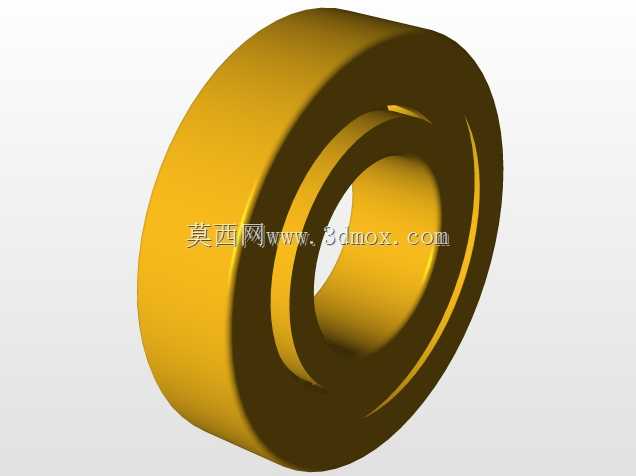

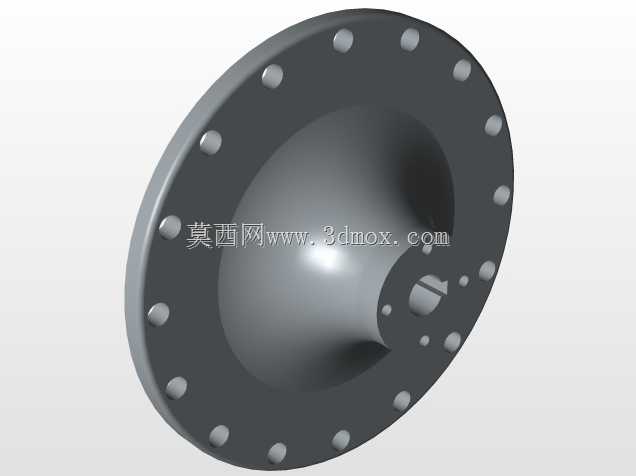

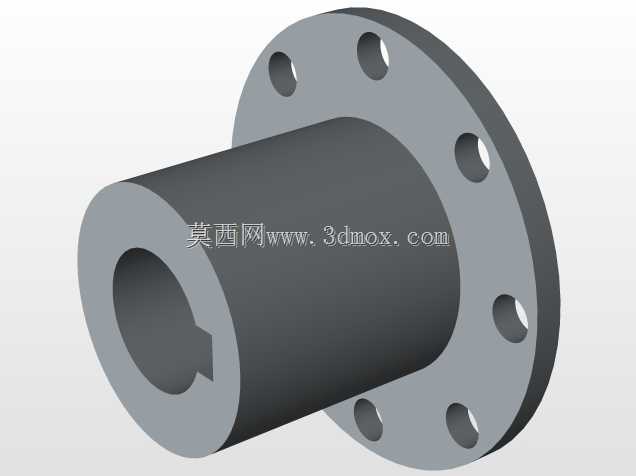

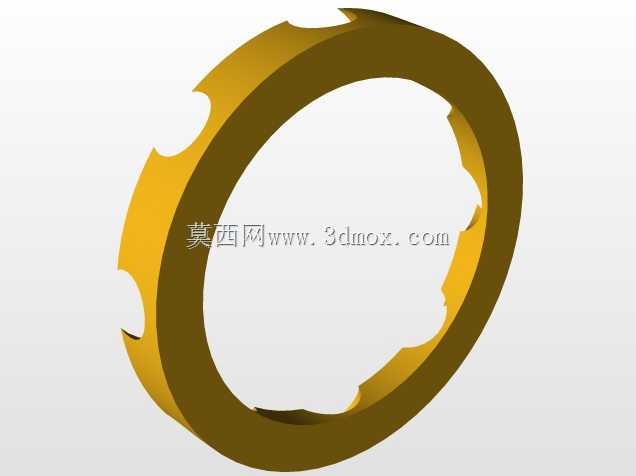

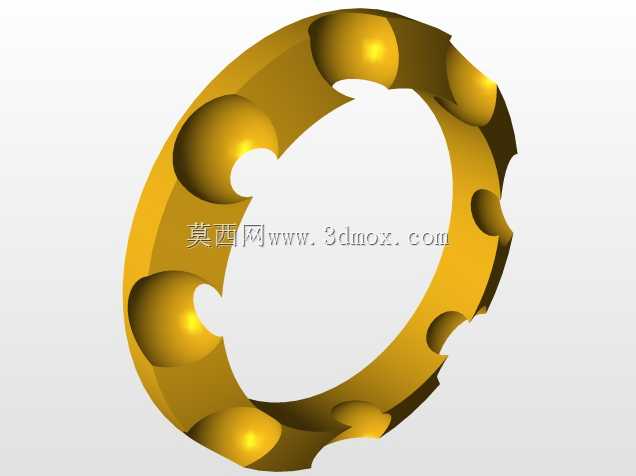

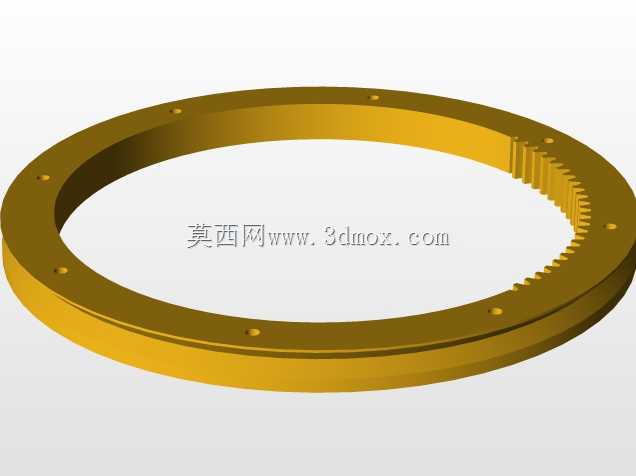

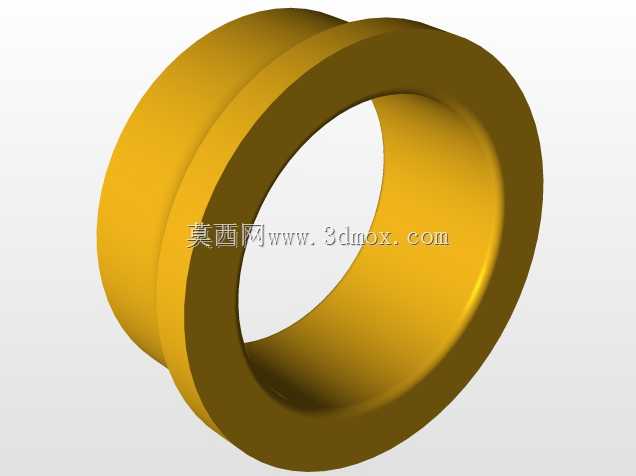

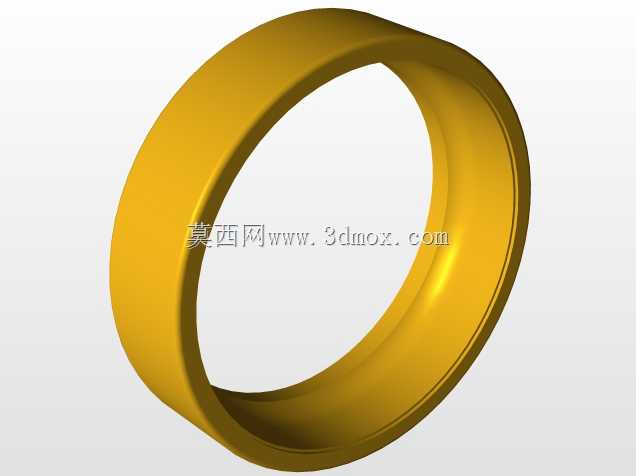

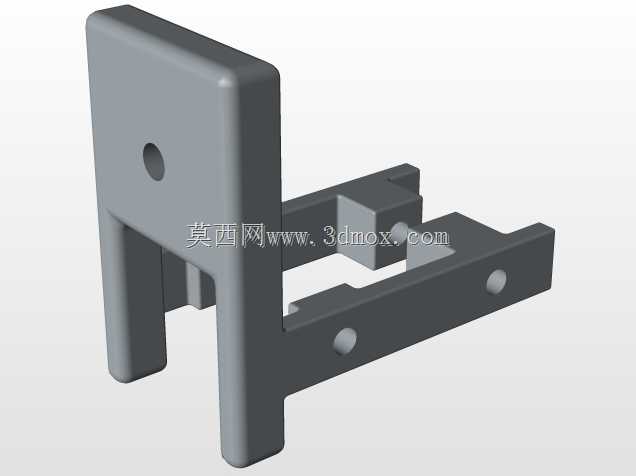

　　输出端的法兰同样采用标准接口尺寸，可以直接适配市面上主流的气动夹爪、真空吸盘、涂胶阀等末端执行器，不需要额外做转接板设计，缩短现场集成的调试周期。功能特性上，这款关节的回转限位做了内置式的机械硬限位与软限位触发点预留，硬限位可以防止关节超程回转造成内部线缆扭断，软限位触发点的安装位预留了传感器安装槽，用户可以根据实际作业的角度需求调整限位位置，不需要额外在关节外部焊接限位挡块。关节内部的轴承安装位采用了双轴承支撑的布局，靠近输出端的位置采用深沟球轴承承受径向载荷，靠近输入端的位置采用角接触轴承承受轴向与倾覆力矩，这种组合支撑方式能够让关节在承受偏载的时候保持回转间隙稳定，长期运行不会出现明显的精度衰减。在密封设计上，

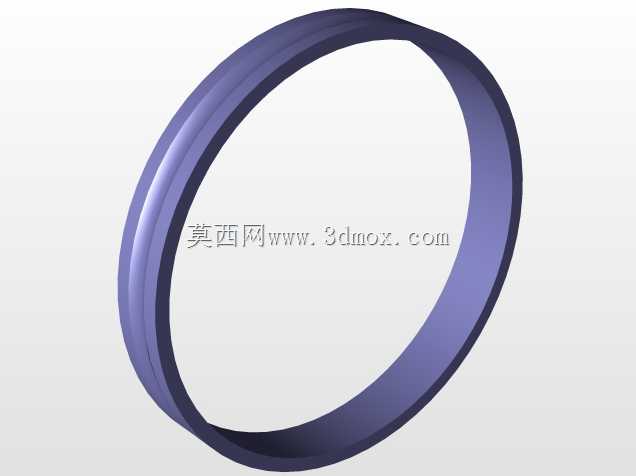

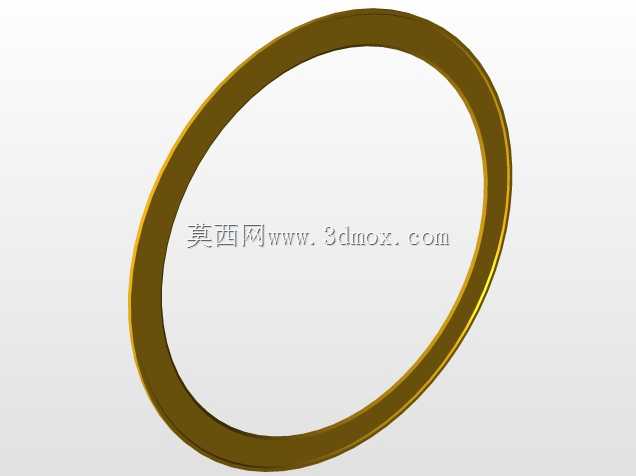

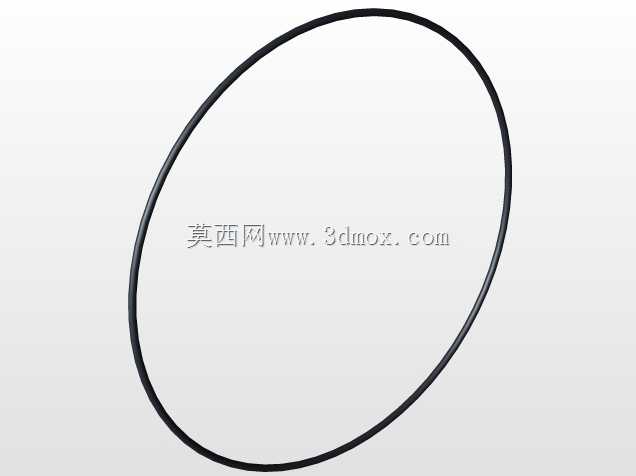

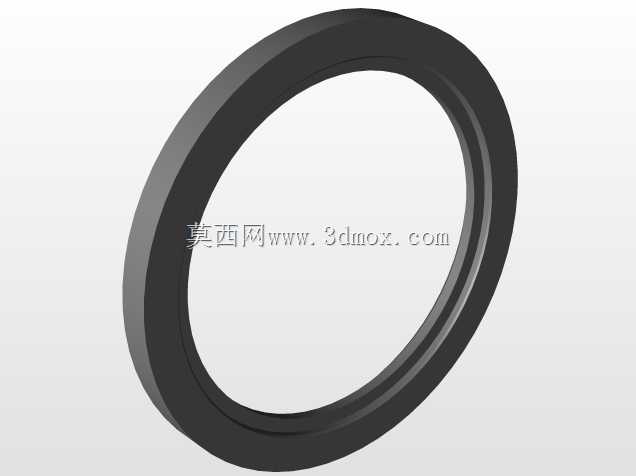

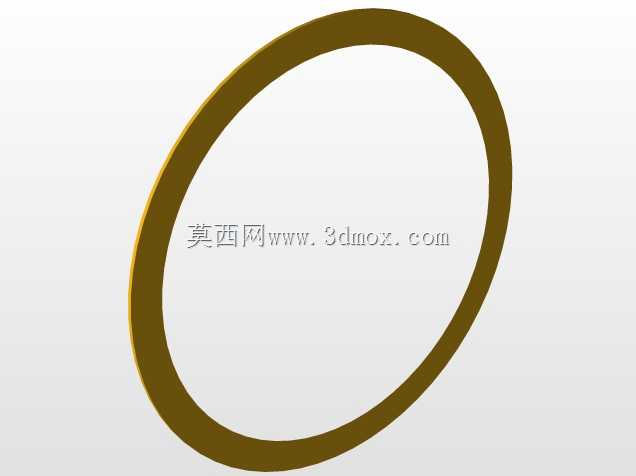

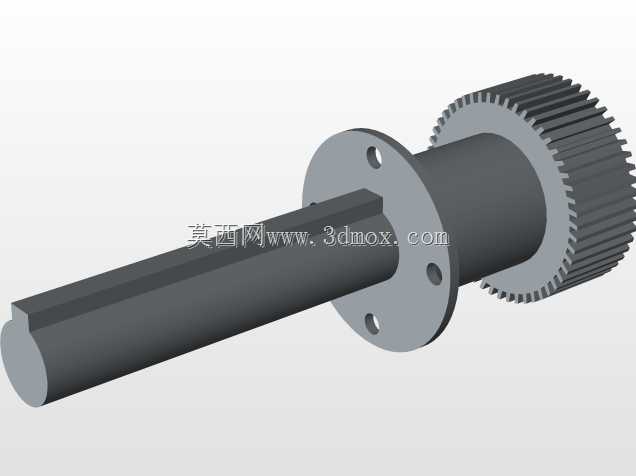

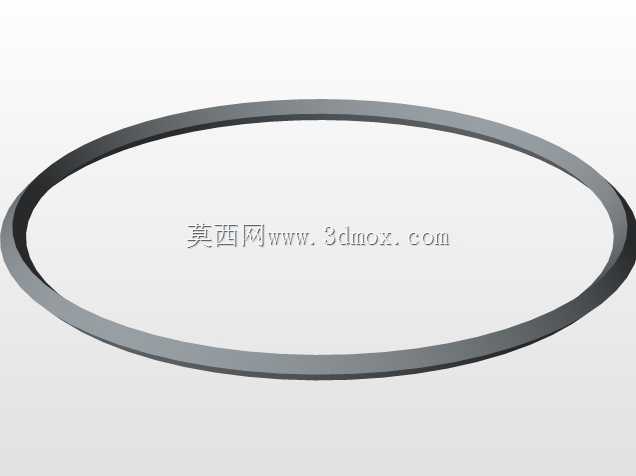

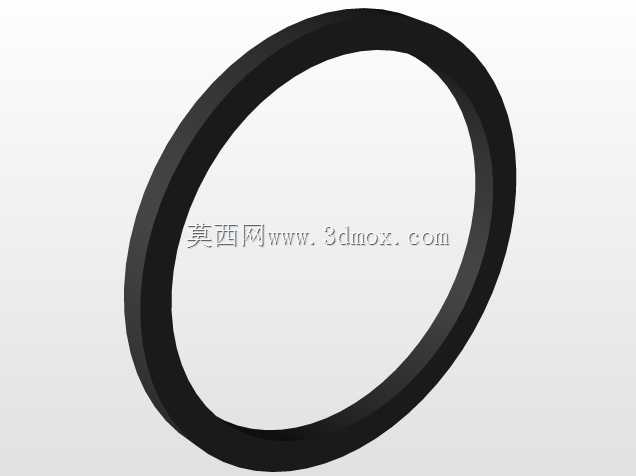

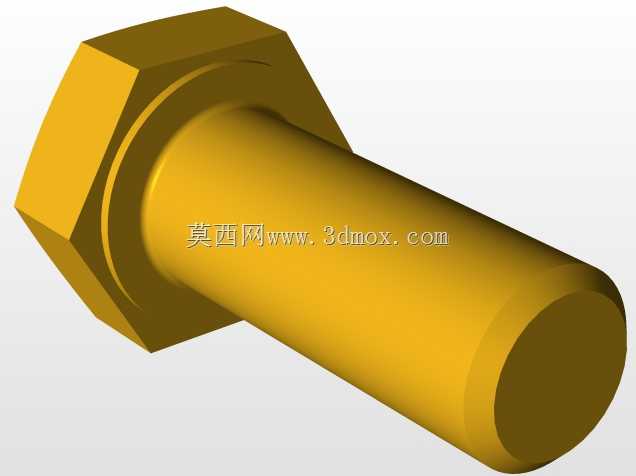

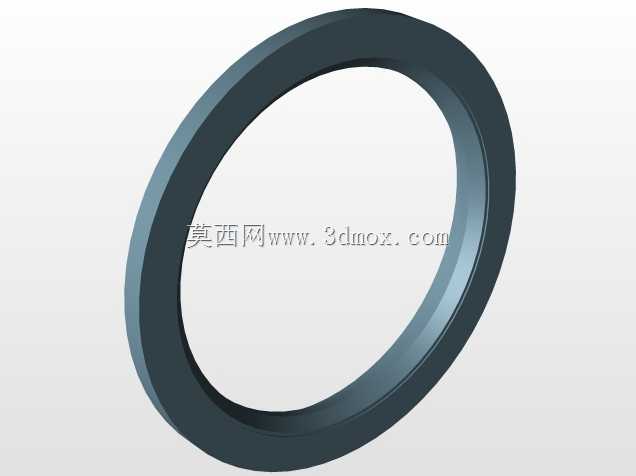

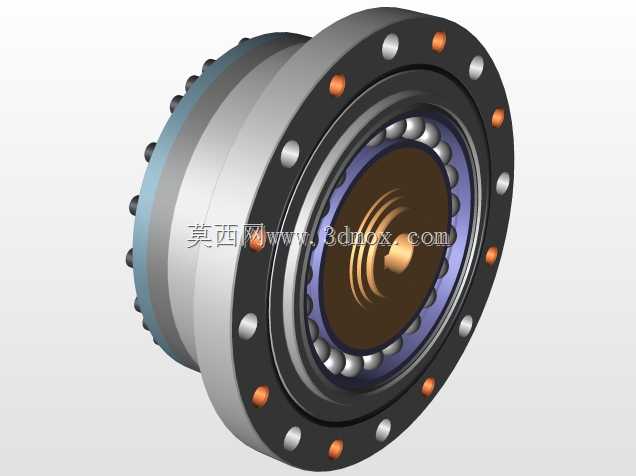

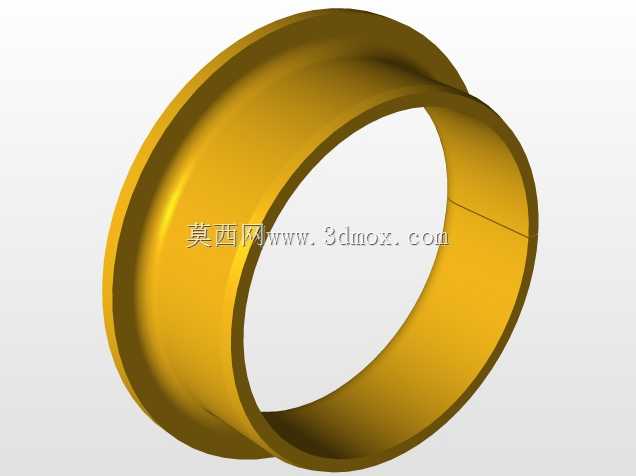

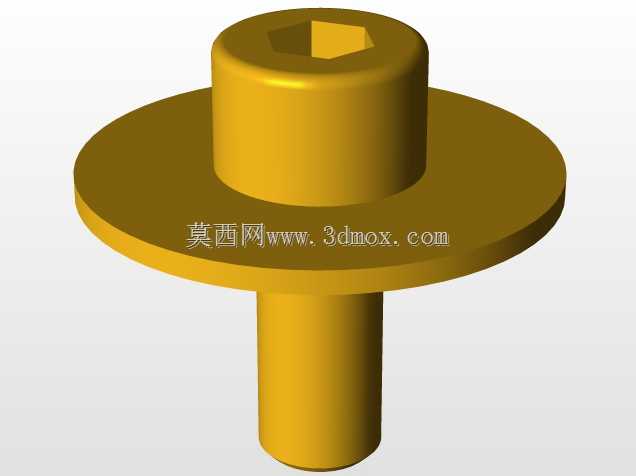

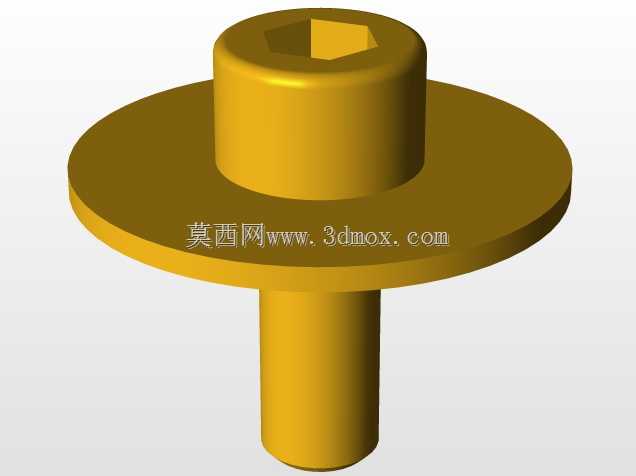

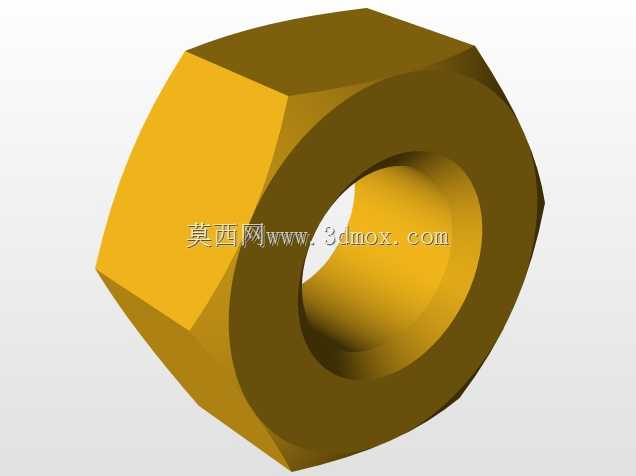

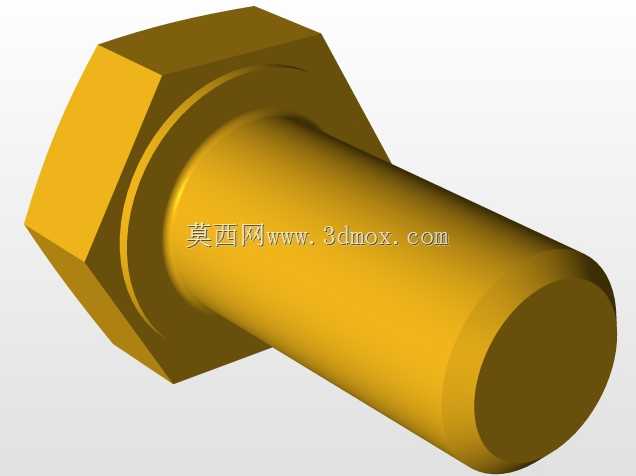

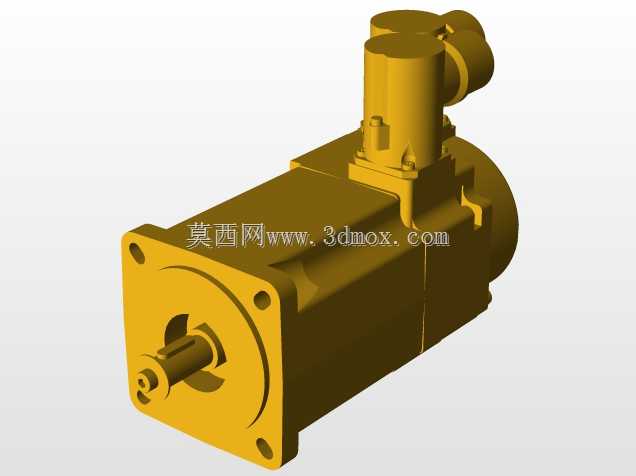

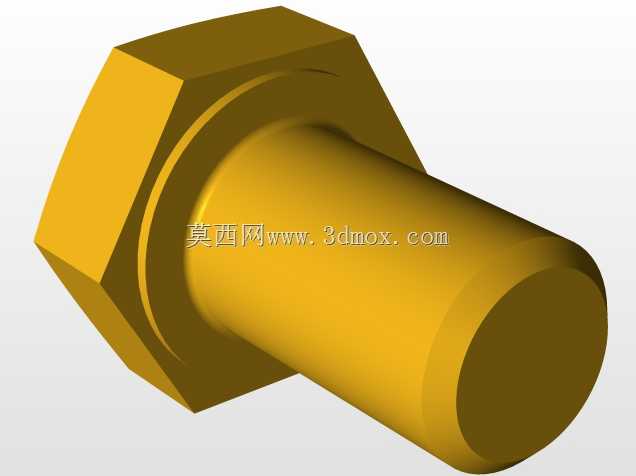

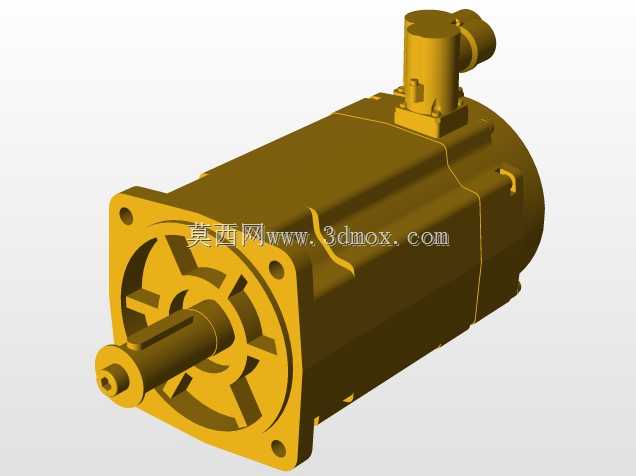

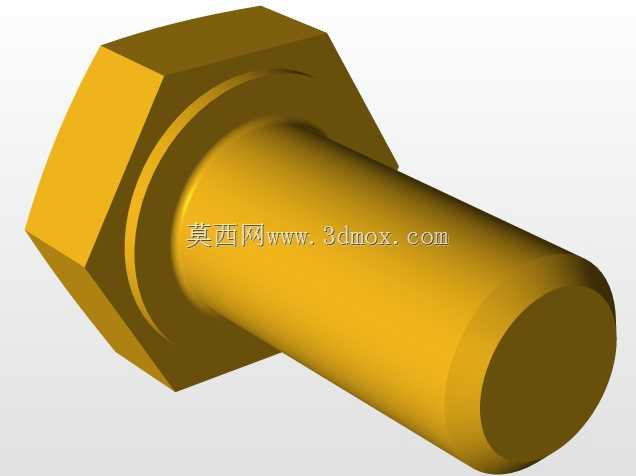

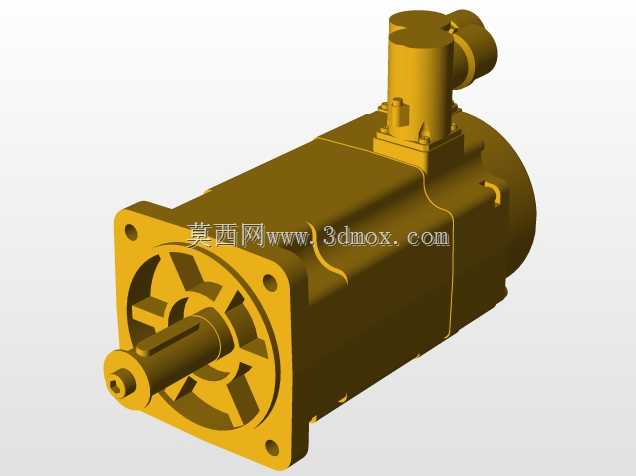

　　关节的回转配合面都预留了密封圈安装槽，可以适配O型圈与骨架油封两种密封方案，根据应用场景的防护等级需求选择，在普通干燥车间可以采用O型圈密封降低转动阻力，在有切削液、粉尘的加工车间上下料场景，可以更换骨架油封提升防护等级，不需要改动整体壳体结构。从结构建模的细节来看，所有的连接孔位都做了倒角处理，避免安装时螺丝刮伤孔壁，壳体的合模面做了0.1mm的止口配合，装配时可以保证上下壳体的同轴度，同时减少密封胶的用量，后期拆解维护的时候更容易清理。关节的动力输入位预留了谐波减速器的安装定位面，能够适配标准尺寸的谐波减速器，不需要额外做定制加工，用户在选型的时候可以根据负载需求选择不同速比、不同额定扭矩的谐波减速器直接安装，提升了结构的通用适配性。在实际产线调试过程中，这种紧凑构型的第四轴关节能够让机器人的末端动作更灵活，在狭窄的作业空间内完成多角度的姿态调整，比如在3C产品的组装工位，关节可以带动夹爪完成工件的翻转、转面动作，不需要额外增加变位机构，简化整条产线的布局结构；在食品包装的分拣工位，光滑的外表面不容易积存物料残渣，日常清洁只需要擦拭表面即可，符合食品生产场景的卫生要求。
