工业重载滚轮支撑组件结构设计

　　这类滚轮支撑结构在工业场景中应用覆盖范围极广，从车间内的重型物料周转台车、自动化生产线的工件移载工位，到仓储物流的重型货架移动单元、大型设备的位移调整机构，都能看到同结构原理的组件身影。它的核心作用是在承载大重量载荷的同时，实现低阻力的线性位移，相比固定支撑结构，能大幅降低设备移位、工位调整时的人力或动力消耗，同时避免支撑面与地面或安装基准面的硬摩擦损耗。

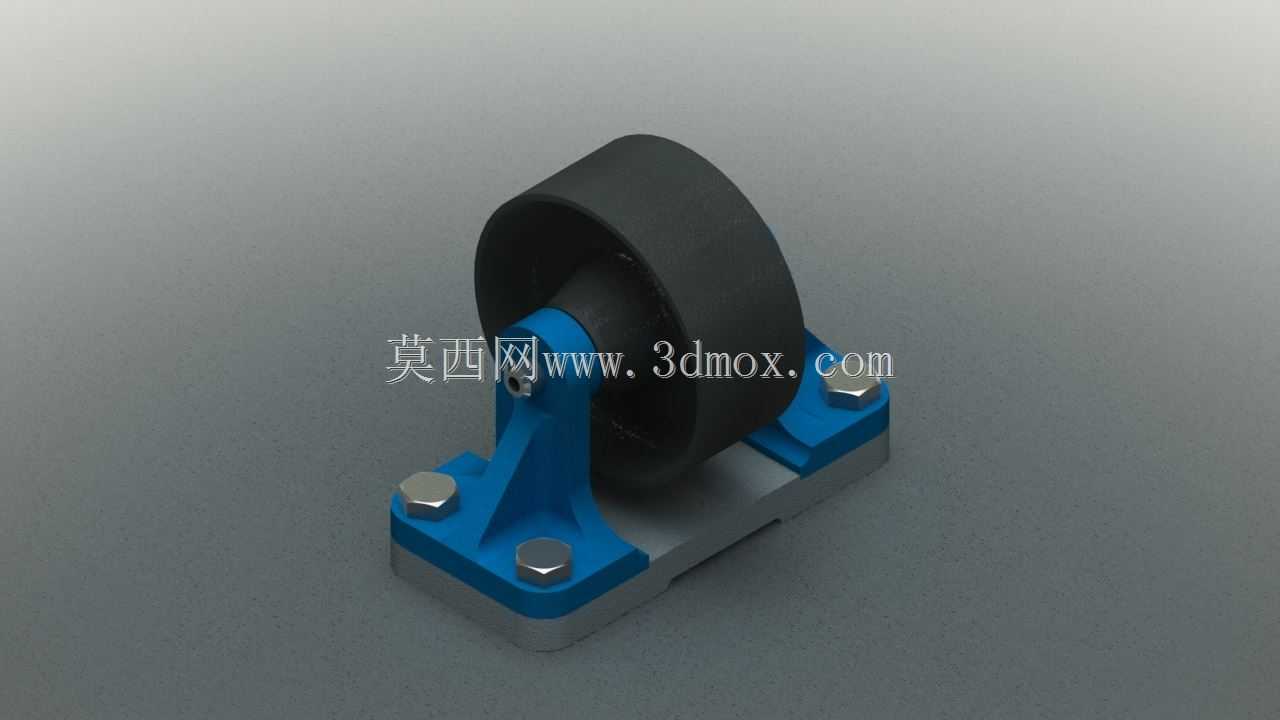

　　从功能特性来看，该组件采用分体式承载设计，黑色滚轮部分采用高耐磨的工程复合材质或包胶结构，既保证滚动过程中的低噪音特性，又能避免对接触的地面或导轨面造成划伤，滚轮内部嵌装自润滑轴承，无需频繁加注润滑脂即可长期维持低阻力转动状态，适配多粉尘、少维护的工业车间环境。蓝色的支撑支架采用一体铸造成型后做机加工处理，两侧的支撑臂对称分布，通过销轴与滚轮中心孔配合，将滚轮承受的垂直载荷均匀传递到底座部分，支架的加强筋结构沿着载荷传递路径布置，在不增加整体壁厚的前提下大幅提升结构的抗弯折、抗冲击性能，即使承受偏载载荷也不会出现支架变形、销轴卡滞的问题。

　　底座部分采用平板式安装设计，两个沉头安装孔分别布置在底座的对角位置，安装时可通过内六角螺栓直接固定在设备底部的安装面上，沉孔结构能保证螺栓安装后头部不突出底座平面，避免安装后出现干涉问题。底座与支架的连接面做了铣平处理，保证两者装配后完全贴合，载荷传递过程中不会出现局部应力集中的问题。整体结构的安装边界十分规整，底座的长宽尺寸控制在紧凑范围内，不会占用过多设备底部的安装空间，滚轮突出底座的高度经过精准计算，既保证滚动过程中底座不会与接触面相蹭，又能将整体安装高度控制在较低水平，降低设备整体的重心高度，提升移动过程中的稳定性。

　　设计过程中首先要明确额定承载要求，根据应用场景的单轮载荷上限，反推滚轮的直径、宽度以及支架的壁厚参数，滚轮直径越大，越容易跨越地面的微小凸起、缝隙等障碍，滚动阻力也会相应降低，但直径过大会导致整体安装高度过高，影响设备稳定性，因此需要在越障能力和安装高度之间做平衡。其次要考虑载荷的受力方向，除了垂直方向的静载荷，还要考虑设备启动、制动时产生的水平冲击力，以及地面不平整带来的交变载荷，因此销轴的配合公差、支架与底座的连接强度都要预留足够的安全系数，避免长期使用后出现销轴断裂、支架开裂的问题。滚轮与支架的间隙控制也是设计重点，间隙过大会导致滚轮转动时出现晃动，移动过程中产生噪音甚至卡滞，间隙过小则容易因为粉尘堆积、温度变化导致滚轮抱死，因此在建模时需要根据所选材料的热膨胀系数、使用环境的粉尘浓度预留合理的配合间隙。

　　在实际选型应用中，这类滚轮组件需要根据使用场景的接触面材质选择滚轮的外层材料，如果是在环氧地坪、PVC地面的车间内使用，优先选择包胶滚轮，避免压伤地面；如果是在钢制导轨、钢板地面上使用，可选择硬度更高的尼龙或钢制滚轮，提升耐磨性能。安装时要保证同一设备下的多个滚轮组件安装高度一致，避免出现个别滚轮悬空、载荷集中在少数滚轮上的问题，固定螺栓要加装防松垫圈，防止设备长期移动震动导致螺栓松动。日常维护过程中只需要定期清理滚轮表面缠绕的杂物、检查销轴的磨损情况即可，无需复杂的保养流程，整体结构的可靠性高，使用寿命长，能适配绝大多数工业场景下的移动支撑需求。
