离心泵配套锥形轮毂三叶片螺旋诱导轮结构

　　在悬臂式离心泵的实际工程应用场景中，低汽蚀余量工况一直是制约泵组运行稳定性与寿命的核心痛点，尤其是在市政供水、工业循环水、船舶给排水等入口压头不足的使用场景下，主叶轮入口处极易发生汽蚀，造成叶轮剥蚀、振动超标、运行效率骤降等问题，而配套设计的螺旋诱导轮，正是安装在主叶轮前端的前置增压水力部件，通过自身的螺旋结构对进入泵腔的流体进行预增压，降低主叶轮工作所需的净正吸入压头，从结构层面提升泵组的抗汽蚀性能。

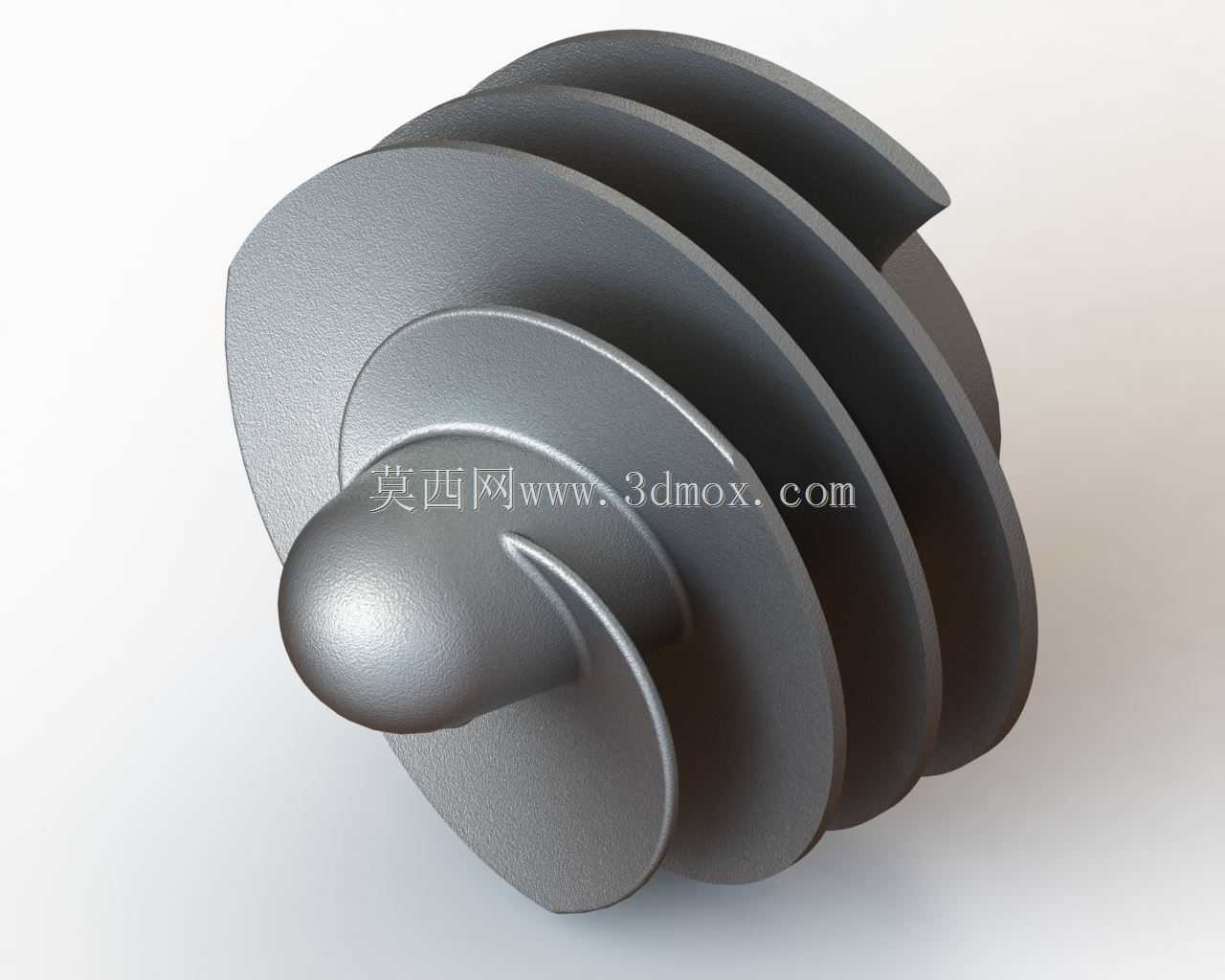

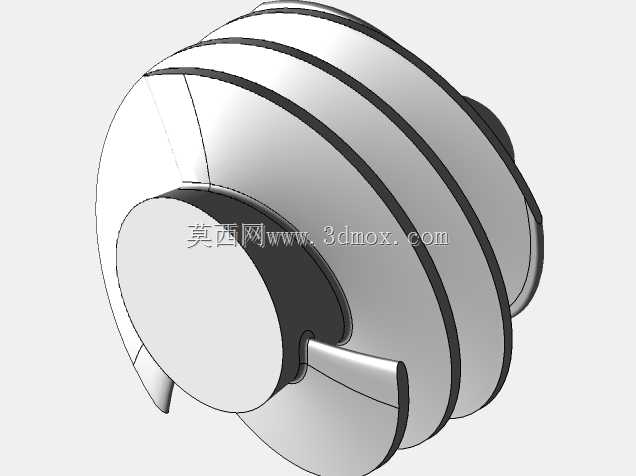

　　这款三叶片锥形轮毂诱导轮，在设计阶段就围绕悬臂泵的安装边界做了适配性优化，锥形轮毂的流线型头部采用圆弧钝头设计，可有效避免来流在轮毂前缘产生流动分离，降低入口水力损失；三叶片的螺旋型线采用等螺距渐变设计，叶片从轮毂前缘沿轴向螺旋延伸，叶顶间隙控制在合理区间，既保证叶片对流体的做功增压能力，又避免叶顶间隙过大造成的回流损失，同时三叶片的结构布局相比两叶片诱导轮拥有更好的动平衡性能，运行时的径向力更小，适配1700RPM转速下的长期稳定运行需求，不会因叶片数量过少造成流体脉动过大，也不会因叶片过多造成入口通流面积不足。

　　从安装适配维度来看，该诱导轮的轮毂后端采用与悬臂泵轴匹配的定位止口结构，可直接套装在泵轴前端，通过轴肩与锁紧螺母实现轴向固定，与后端主叶轮的入口流道做了平滑衔接设计，诱导轮出口的液流角与主叶轮入口的叶片安放角做了匹配优化，避免流体从诱导轮进入主叶轮时产生冲击损失；整体轴向尺寸紧凑，不会额外增加泵体入口段的长度，可直接适配现有悬臂式离心泵的泵腔安装空间，无需对泵体、泵盖等原有结构做改动，直接替换原有入口段结构即可实现抗汽蚀性能升级。

　　在功能特性层面，该诱导轮的设计工况点为6m水头、300L/s流量，在该工况下可将主叶轮入口的压力提升至对应温度下的汽化压力以上，有效抑制汽蚀气泡的产生；叶片表面采用光滑流线型设计，无突变折角，流体沿螺旋流道轴向流动过程中，速度梯度变化均匀，不会产生局部低压区；锥形轮毂的直径沿流动方向逐渐增大，配合螺旋叶片的型线变化，可实现流体的平稳增压，避免流道内产生脱流、旋涡等不良流态，提升泵组在小流量工况下的运行稳定性，拓宽离心泵的高效运行区间。

　　从结构设计思路来看，该诱导轮没有采用常规的等直径轮毂结构，而是选用锥形轮毂搭配钝头前缘的设计，核心是为了匹配悬臂泵入口的来流状态——悬臂泵的入口流体通常是从轴向直段进入叶轮，钝头前缘可更好地引导中心区域流体向叶片流道分配，避免中心区域滞流；三叶片的螺旋包角经过水力计算优化，既保证足够的流道长度实现流体预增压，又控制叶片的轴向长度在安装边界允许范围内；叶片厚度从根部到叶顶采用渐变设计，根部厚度更大以满足结构强度要求，承受流体冲击与高速旋转下的离心力，叶顶厚度较薄以减少叶顶间隙处的泄漏损失，同时叶顶做了倒圆处理，避免装配或运行中刮蹭泵壳内壁。

　　在实际选型适配过程中，技术人员需要重点核对诱导轮的轮毂内孔直径、总轴向长度、叶片外圆直径三个核心安装尺寸，确保与现有泵轴直径、泵腔入口段的内径、主叶轮前端的安装间隙匹配；同时要结合实际运行的流量、转速参数，确认诱导轮的工况点与泵组实际运行区间重合，避免出现工况偏离造成的增压效果不足或水力损失过大问题。该诱导轮的结构也可根据不同泵型的参数做等比例缩放调整，适配不同流量、转速的悬臂式离心泵抗汽蚀改造需求，在不更换主叶轮、不改动泵体主体结构的前提下，有效提升泵组的抗汽蚀性能，延长过流部件的使用寿命，降低运维成本。
