便携式头戴移动虚拟现实观影设备结构

　　日常做消费电子结构设计时，这类便携式VR观影设备的结构方案，核心是围绕便携移动场景的使用需求做适配，区别于带外置主机的专业VR设备，这款产品完全依托用户随身携带的智能手机作为显示输出端，不需要额外配置独立运算硬件，整体结构做了极致的轻量化处理，适配日常外出、差旅途中的碎片化沉浸式观影需求，也可作为简易VR内容体验的入门级载体，覆盖普通消费级用户的低成本体验场景。

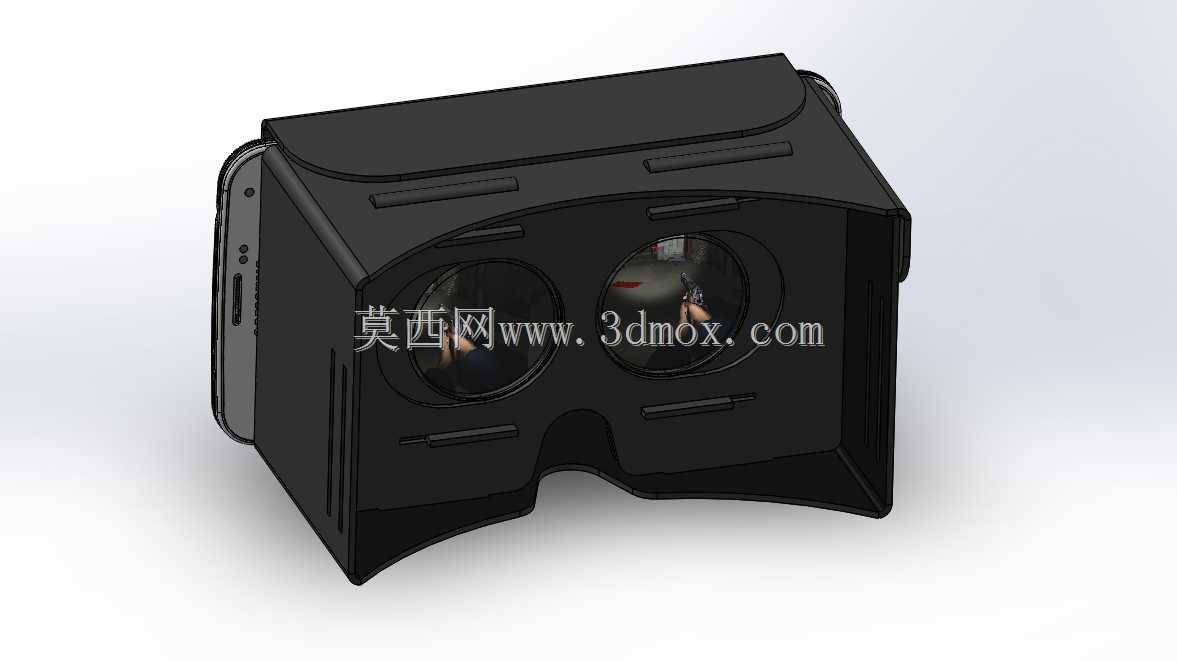

　　从实际使用的功能逻辑来看，设备整体分为手机夹持仓、光学透镜组、面部贴合支撑、瞳距调节结构四个核心部分。手机夹持仓设置在设备前端，做了可适配的弹性卡位结构，能够稳定固定屏幕尺寸约为4.3英寸的智能手机，仓体边缘预留了手机侧边按键的避让空间，避免夹持状态下误触电源键、音量键，同时仓体内壁做了哑光黑色的防反光处理，减少屏幕光线在仓内的漫反射，避免杂光进入观看视野影响成像清晰度。光学透镜组采用两片直径36mm的凸透镜，作为画面放大的核心光学元件，透镜安装在独立的滑动支架上，支架与壳体之间设置了导向滑槽，用户可以根据自身的瞳距参数，横向滑动调整两个透镜的中心间距，让透镜光轴与双眼瞳孔位置精准对齐，避免长时间使用产生的视疲劳，透镜的安装座做了轴向的限位结构，保证透镜与手机屏幕之间的距离固定在光学设计的焦距范围内，不需要用户额外调整物距就能获得清晰的放大画面。

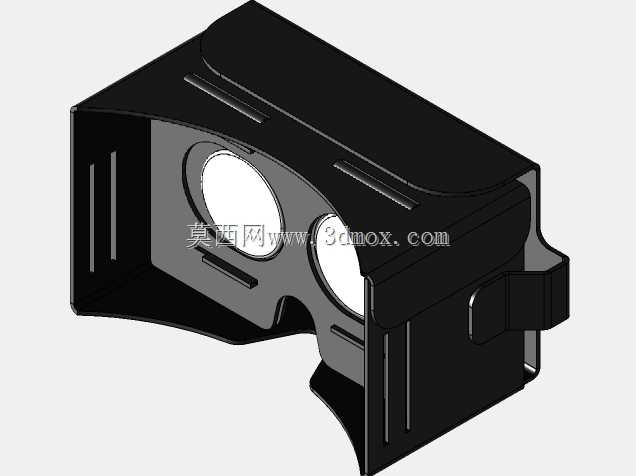

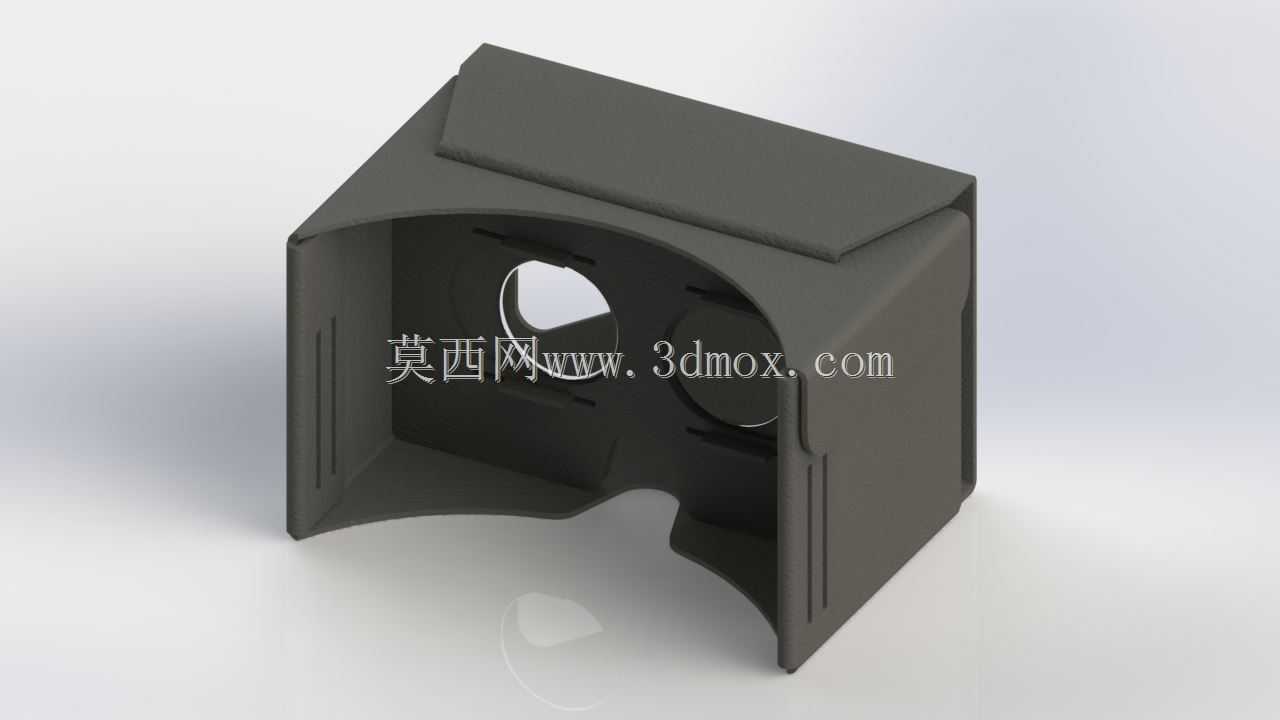

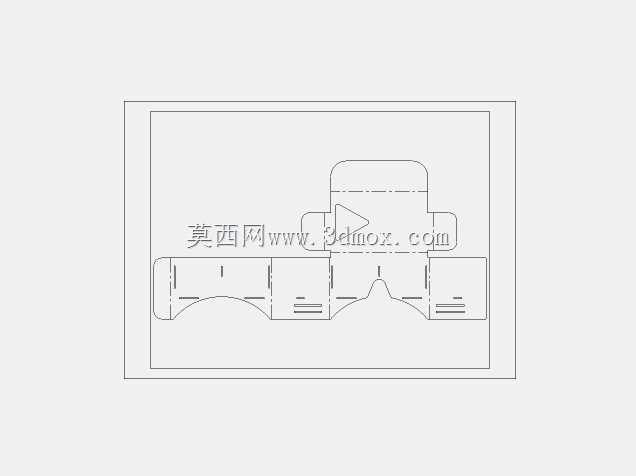

　　结构设计阶段充分考虑了原型制作的工艺可行性，整体壳体结构采用1.5mm厚的聚丙烯塑料板作为加工原材料，所有结构件的拼接位置都设计了对应的卡扣定位槽，配合激光切割工艺就能完成所有板材零件的加工，不需要开模制作注塑模具，非常适合原型阶段的快速验证迭代，也能满足个人DIY制作的加工条件。壳体的面部接触侧做了贴合人脸轮廓的弧形收边设计，佩戴时能够贴合眼眶周围的面部轮廓，阻挡外部环境光线进入观看区域，同时鼻梁位置做了对应的避让缺口，避免佩戴时压迫鼻梁造成不适感，壳体顶部和侧面预留了细小的散热缝隙，能够让手机运行时产生的热量及时散出，避免密闭空间内热量堆积导致手机过热降频。

　　从安装边界的尺寸控制来看，设备整体的外形轮廓完全围绕手机和透镜的安装空间做紧凑化设计，没有多余的冗余结构，整体重量控制在较低水平，佩戴时不会对头部造成过大的负重压力，头带连接位置设置在壳体两侧的上部和下部，形成四点固定的结构，佩戴时能够稳定固定在头部，不会因为轻微的头部晃动产生移位。透镜滑动调节结构的行程范围覆盖了绝大多数普通用户的瞳距区间，调节过程中阻尼适中，调整到合适位置后不会自行滑动移位，保证观看过程中光轴位置的稳定性。设备前端的手机夹持结构采用弹性卡勾设计，取放手机的操作步骤简单，不需要额外的锁紧机构，卡勾与手机接触的位置做了圆角处理，避免刮花手机外壳。

　　在结构细节的处理上，壳体的所有棱角位置都做了R角过渡，避免尖锐边角在佩戴和取放过程中划伤用户或者刮蹭手机表面，内部的透镜安装位置做了环形的遮光挡边，避免屏幕边缘的光线直接从透镜外侧进入人眼，减少画面的边缘杂光。整体结构没有复杂的传动部件，所有零件都是平板切割成型，加工难度低，组装过程不需要特殊的工装夹具，按照卡扣位置对位拼接就能完成整机组装，非常适合小批量的原型制作或者个人爱好者自制。实际测试使用时，这种结构的设备能够提供基础的沉浸式观影体验，虽然没有专业VR设备的头部追踪、交互控制等复杂功能，但胜在结构简单、成本低廉、便携性强，能够满足普通用户体验VR内容、观看3D视频的基础需求，作为入门级的VR体验载体有很高的实用价值。
