多规格深沟球轴承一体式参数化结构

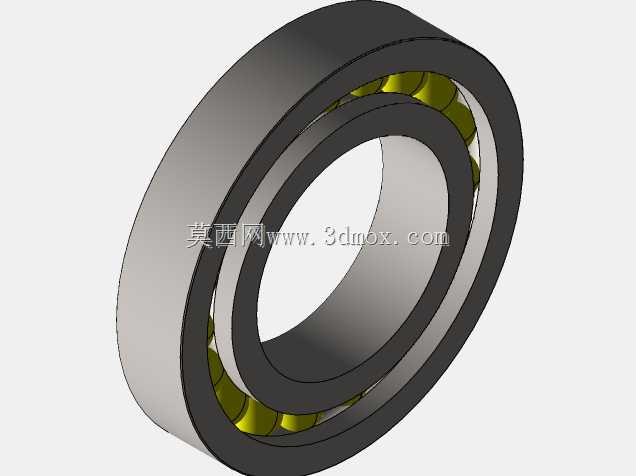

　　在常规旋转传动机构的设计选型环节，深沟球轴承是应用覆盖范围最广的支撑类部件，从中小型电机输出轴、输送机托辊、机床进给轴，到家用电机、农用机械传动端、轻工设备的旋转工位，几乎所有需要承受径向载荷、兼顾少量轴向载荷的旋转节点，都会用到这类结构的轴承。这套参数化结构覆盖了从6200到6215的全系列常规62型深沟球轴承尺寸段，建模时完全遵循通用安装边界的尺寸规范，没有做非标的结构改动，能够直接匹配市面上绝大多数对应型号轴承座、轴端的安装公差要求，不需要二次调整尺寸即可用于装配干涉校验、设备运动仿真环节。

　　从结构设计逻辑来看，这套模型完全还原了深沟球轴承的实际装配关系：内圈与轴颈采用过盈配合的安装基准，内圈外侧的滚道曲率与滚动体球面曲率完全匹配，保证滚动体在滚道内做纯滚动运动时不会出现卡滞、滑移的问题；外圈与轴承座孔采用过渡或间隙配合的安装基准，外圈内侧滚道与内圈滚道处于同一同心度基准，保证整圈滚动体的受力均匀，避免局部载荷过大导致的早期点蚀失效。中间的保持架采用浪形冲压结构的建模逻辑，兜孔位置完全对应每颗滚动体的中心距，兜孔间隙控制在合理范围内，既可以将滚动体均匀分隔开，避免滚动体之间直接接触产生额外摩擦磨损，又不会限制滚动体的自转与公转运动，保证轴承运转时的灵活性。

　　不同型号的尺寸边界严格遵循通用轴承的尺寸规范，比如6200型号内孔直径10mm、外径30mm、宽度9mm，6215型号内孔直径75mm、外径130mm、宽度25mm，中间各型号的内孔、外径、宽度尺寸按照标准序列递增，倒角尺寸、滚道深度、滚动体直径与数量也完全对应实际产品的参数，建模时所有型号采用统一的参数化驱动逻辑，调整对应参数即可快速生成对应型号的完整结构，不需要重复绘制每个零件，能够大幅提升结构设计时的选型建模效率。

　　在实际设备装配场景中，这类轴承的安装需要注意配合面的公差控制：内圈与轴的配合要根据载荷类型选择合适的过盈量，承受循环径向载荷时过盈量稍大，避免内圈与轴出现相对滑动导致的轴颈磨损；外圈与座孔的配合则要根据安装方式调整，需要外圈做轴向游动的场合要适当减小配合过盈量，保证热胀冷缩时轴承有足够的轴向窜动空间。这套模型在建模时已经预留了安装倒角的结构，内圈、外圈的两端都做了标准尺寸的倒角，既可以避免安装时锐边划伤配合面，也能引导轴承顺利压入安装位，减少装配时的卡滞问题。

　　从功能特性来看，这类深沟球轴承的摩擦系数极低，极限转速高，既可以承受纯径向载荷，也可以在径向、轴向联合载荷的工况下工作，部分转速较高、不适合使用推力轴承的场合，也可以用这类轴承承受纯轴向载荷。模型中还原的一体式保持架结构，能够在轴承运转时稳定引导滚动体运动，减少滚动体的歪斜与窜动，降低运转时的振动与噪声，适合对运转平稳性有要求的传动场合。在做三维装配校验时，这套模型可以直接导入装配体，检查轴承与轴肩、轴承端盖、密封件等周边零件的干涉情况，验证安装空间是否足够，避免实际加工装配时出现尺寸不匹配的问题。

　　建模过程中，所有旋转面都采用同心度基准约束，内圈滚道、外圈滚道、滚动体球面的曲率都经过反复校验，保证滚动体与滚道的接触角符合深沟球轴承的设计规范，不会出现接触应力过大的问题。保持架的兜孔位置采用圆周阵列驱动，每颗滚动体的中心都落在轴承的节圆上，阵列数量与对应型号的滚动体数量完全一致，还原真实产品的装配关系，不会出现滚动体数量错误、间距不均的问题。对于需要做有限元分析的场景，这套模型的结构没有多余的倒角、装饰特征，能够直接导入仿真软件划分网格，分析不同载荷下轴承的接触应力、变形情况，为轴承选型、结构优化提供准确的模型基础。

　　在不同行业的应用中，这类轴承的选型逻辑略有区别：重载工况下会选择宽度更大、滚动体数量更多的型号，高速工况下会选择精度等级更高、保持架材质更适配的型号，而这套参数化模型可以通过调整参数快速匹配不同工况的选型需求，不需要从零开始建模。比如在设计小型输送机的托辊组件时，可以直接调用对应轴径的62系列轴承模型，匹配托辊的内孔、密封件尺寸，快速完成托辊总成的装配设计；在设计小型电机的端盖组件时，可以调用对应型号的轴承模型，校验端盖轴承室的深度、轴肩高度是否符合安装要求，保证轴承安装后有合适的轴向游隙，避免运转时出现过热、卡滞的问题。
