带座外球面轴承立式支撑座结构

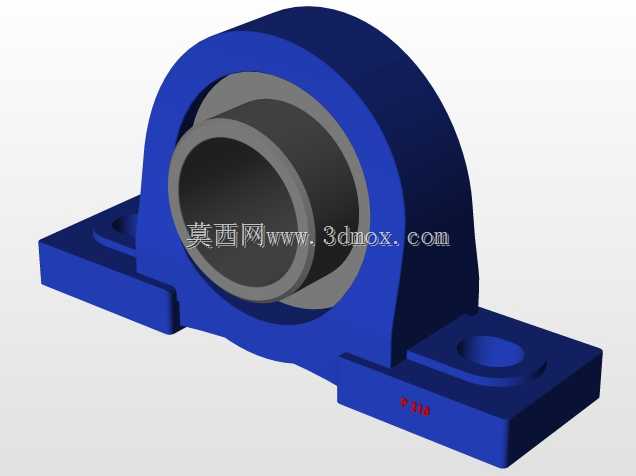

　　在各类轻工输送线、小型农机传动端、食品包装设备的动力传递节点上，这类带立式安装座的外球面轴承支撑结构是极为常见的支撑部件，核心作用是为旋转轴提供稳定的径向支撑，同时补偿轴系安装过程中产生的少量同轴度误差，降低现场安装的调试难度。不同于分体式剖分轴承座需要现场配对刮研的复杂流程，这类一体式铸造型座体直接集成了轴承安装腔与安装底板，出厂时轴承内圈与座体的配合公差已经经过匹配校验，现场安装时只需要完成座体的底板固定、穿入传动轴并顶紧内圈紧定螺钉即可完成装配，大幅缩短了设备组装的现场作业周期。从结构设计逻辑来看，座体采用拱形承力结构，轴承安装腔的壁厚从中心向两侧安装底板逐步过渡加厚，

　　这种变壁厚设计既可以保证轴承外圈受到的径向载荷能够均匀分散到底板的两个安装脚位置，避免局部应力集中导致的座体开裂，也能在满足承力要求的前提下尽可能减少铸造材料的用量，控制部件整体重量。安装底板上的两个安装孔采用长圆形沉孔设计，这种孔型允许安装时在座体长度方向上有一定的位置调整余量，能够适配现场安装基座的孔位偏差，不需要对安装基座进行二次扩孔修整；沉孔结构可以让固定螺栓的头部完全沉入孔内，避免螺栓头突出干涉周边的传动部件或者安全护罩。轴承部分采用外球面结构，内圈带有紧定螺钉孔，当轴穿入内圈后，拧紧紧定螺钉即可实现内圈与轴的周向固定，同时外球面与座体内腔的球面配合可以允许轴有一定角度的偏摆，在长轴传动、多支撑点的布局下，

　　能够有效抵消轴的挠曲变形、安装座面不平整带来的附加载荷，避免轴承出现早期点蚀失效。实际应用场景中，这类支撑座常被用在皮带输送机的托辊两端、小型风机的叶轮轴支撑、包装设备的传动辊轴端，在有轻度粉尘、少量溅水的工况下，配合轴承自带的密封圈可以阻挡大部分外界杂质进入轴承滚道，延长维护周期。设计建模过程中，需要重点把控几个关键尺寸边界：首先是轴承内孔的公称尺寸要匹配常用的传动轴径系列，内圈的紧定螺钉位置要避开轴上的键槽位置，防止顶紧时螺钉顶在键槽上导致固定失效；其次是座体的中心高，也就是安装底板底面到轴承内孔中心的垂直距离，这个尺寸直接决定了传动轴的安装高度，必须和整套传动系统的中心高保持一致，否则会导致轴系出现别劲、运转卡滞的问题；

　　再者是两个安装孔的中心距，这个尺寸要和设备机架上的预设安装孔位完全匹配，长圆孔的长度方向要沿着轴的垂直方向布置，才能发挥位置调整的作用；另外轴承安装腔的球面尺寸要和外球面轴承的外圈球面尺寸保持合理的配合公差，既不能过紧导致轴承无法自适应调心，也不能过松导致轴承外圈在座体内出现窜动。座体底部的安装面需要设计足够的平面度要求，安装时和机架支撑面贴合紧密，避免螺栓拧紧后座体出现变形，挤压轴承外圈导致运转阻力增大。从承力特性来看，这类立式座主要承受垂直于安装底板方向的径向载荷，对于轴向载荷的承受能力有限，因此在选型应用时要注意轴系的轴向力平衡，不能用这类轴承座来承受较大的轴向推力，否则会导致轴承早期损坏甚至座体断裂。建模时还要注意铸造圆角的处理，所有的壁厚过渡位置都要保留合理的铸造圆角，避免出现尖锐棱角导致铸造时产生应力集中、冷隔等缺陷，安装孔的沉孔深度要匹配对应规格螺栓的头部高度，保证螺栓拧紧后头部不高出底板平面。
