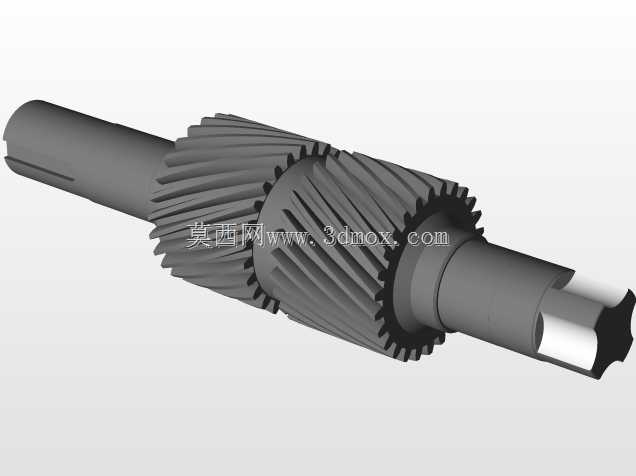

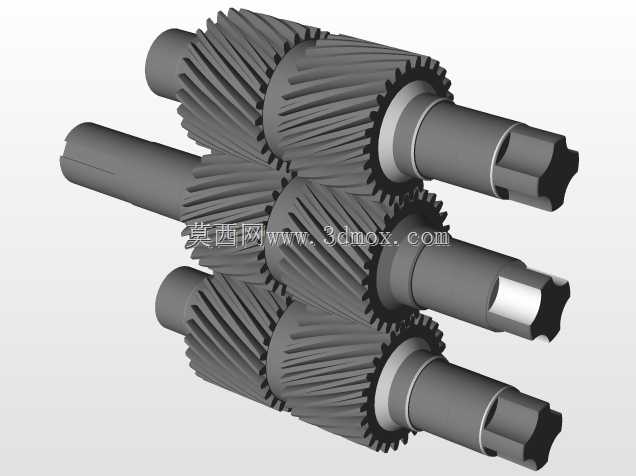

手动变速器三轴斜齿轮排挡传动结构

项目分类:齿轮 发布时间:2022-01-04 ID:487778
  • 手动变速器三轴斜齿轮排挡传动结构
  • 手动变速器三轴斜齿轮排挡传动结构

  这套三轴斜齿轮排挡传动结构,主要适配横置手动变速器的动力传递场景,在乘用车、轻型商用车的手动挡动力总成中承担核心的扭矩传递、速比切换功能,日常工况下需要承接发动机输出端的波动扭矩,同时在换挡操作时完成不同齿数齿轮副的啮合切换,实现不同行驶工况下的动力输出匹配。从结构布局来看,三根平行布置的传动轴沿壳体安装位呈等距排布,轴端的花键结构分别对接输入动力端、同步器组件以及输出差速器端,每根轴上集成的斜齿轮采用螺旋角统一的齿向设计,相比直齿啮合结构,斜齿轮的重合度更高,啮合过程中齿面是逐步接触再逐步脱离,能有效降低高速传动时的齿轮敲击噪音,同时提升单齿的承载能力,适配大扭矩输入下的长期运转需求。设计过程中首先要确定各挡位对应的齿轮齿数比,

  结合整车动力性指标计算各挡速比,匹配发动机的扭矩输出特性,保证低速挡有足够的爬坡扭矩,高速挡能维持较低的巡航转速降低能耗;齿向螺旋角的取值需要兼顾轴向力与啮合平稳性,螺旋角过大会导致轴承受的轴向载荷激增,缩短支撑轴承的使用寿命,螺旋角过小则无法发挥斜齿轮的静音与承载优势,最终取值通常在15到25度区间内,结合轴承的额定动载荷做反复校核。齿轮与轴的连接采用过盈配合加花键限位的结构,避免大扭矩传递时出现齿轮与轴的相对转动,轴上的台阶结构分别对应齿轮安装位、轴承支撑位、同步器配合位,各轴段的同轴度公差需要控制在0.02mm以内,防止高速旋转时出现轴系跳动,加剧齿面偏磨。安装边界方面,三根轴的中心距需要严格匹配变速器壳体的镗孔定位尺寸,

  轴端的伸出长度要适配同步器拨叉的动作行程,齿轮的齿顶圆直径需要预留足够的壳体间隙,避免运转时齿顶与壳体发生剐蹭,同时要考虑润滑路径的设计,齿轮浸入油液的深度控制在齿高的1到2倍,保证运转时能将齿轮油飞溅到各啮合面与轴承位置,形成稳定的润滑油膜。实际使用过程中,这套结构的换挡动作通过拨叉推动同步器齿套,结合不同挡位的齿轮结合齿完成动力传递路径的切换,斜齿轮的常啮合设计保证了换挡时齿轮不会出现打齿冲击,只要同步器工作正常,就能实现平顺的挡位切换;齿面的修形设计需要考虑载荷作用下的轴系变形,对齿向、齿廓做微观修形,让齿面在额定载荷下的接触斑保持在齿面中部,避免出现边缘接触导致的点蚀失效。轴的材质通常选用20CrMnTi渗碳淬火,

  表面硬度达到HRC58-62,芯部保持足够的韧性,能够承受冲击载荷,齿轮的加工精度需要达到6级以上,保证啮合的平稳性,降低传动误差带来的振动噪音。支撑轴的轴承选用深沟球轴承与圆柱滚子轴承组合的形式,分别承受径向力与斜齿轮啮合产生的轴向力,轴承的安装位预留有挡圈槽,通过轴用挡圈限制轴承的轴向窜动,保证轴系的轴向定位精度。在结构验证阶段,需要通过台架试验测试各挡位的传动效率、噪音值以及疲劳寿命,在额定输入扭矩下循环运转指定时长,检查齿面的磨损情况、轴承的温升情况,验证结构设计的可靠性;同时要考虑极端工况下的强度表现,比如急加速、强制降挡时的冲击载荷,校核齿轮的弯曲强度与接触强度,保证不会出现断齿、齿面胶合等失效问题。这套排挡传动结构的设计核心是在有限的壳体空间内,布置足够多的速比挡位,同时兼顾传动效率、NVH表现与使用寿命,每一处尺寸公差、形位公差的设定都需要匹配加工工艺的可行性,在保证性能的前提下控制加工成本,适合量产车型的手动变速器配套使用。
