旋转轴用唇形密封件结构设计

　　在各类带旋转轴的机械设备中，旋转结合面的介质泄漏控制一直是结构设计环节需要重点考量的内容，油封作为接触式动密封的典型元件，广泛应用在变速箱、液压泵、电机输出端、减速机输入轴等存在旋转轴与腔体相对运动的部位，主要作用是阻隔腔体内部润滑油、液压油等工作介质向外泄漏，同时阻挡外界的粉尘、水汽、金属碎屑等杂质进入设备腔体内部，避免润滑介质污染、运动副磨粒磨损等问题，保障设备内部运动部件的润滑环境稳定，延长整机的维护周期与使用寿命。

　　从实际使用场景来看，这类唇形密封件的适配场景覆盖了绝大多数存在旋转动密封需求的工业设备，小到小型电机的输出轴、气动工具的旋转主轴，大到工程机械的行走机构轴端、风电齿轮箱的输入输出轴，都能见到同结构原理的密封件应用，不同工况下会根据介质类型、轴转速、工作温度、腔体压力调整密封的材质与唇口结构，但核心的密封逻辑保持一致。

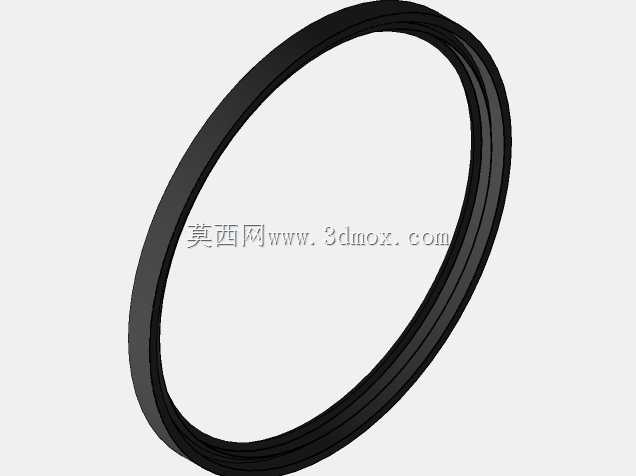

　　这款密封件的结构采用典型的唇形设计，主体为带自紧弹簧的环形橡胶主体，外圈为刚性金属骨架嵌装在橡胶内部，安装时外圈与设备腔体的安装孔过盈配合，实现静密封面的固定与密封，不需要额外涂覆密封胶即可满足常规工况的静密封要求，金属骨架的存在保证了密封件整体的结构刚度，避免安装过程中橡胶体出现卷曲、变形导致的密封失效。内圈的主密封唇口与旋转轴表面过盈贴合，唇口处嵌入的环形 garter 弹簧可以在橡胶材料出现老化松弛、轴存在小幅径向跳动的工况下，持续为唇口提供均匀的径向抱紧力，保证唇口与轴表面始终保持稳定的接触压力，不会因为轴的偏心、长期运行后的橡胶应力松弛出现密封间隙。

　　设计过程中首先需要明确安装边界的尺寸配合关系，密封件的外径与腔体安装孔采用H8/s7的过盈配合公差，过盈量根据密封件外径尺寸控制在0.1-0.3mm区间，既保证安装后外圈不会随轴转动、不会出现静密封面泄漏，也避免过盈量过大导致安装困难、橡胶体被挤压切边。密封件的内唇口径向尺寸比适配轴径小0.2-0.5mm，配合弹簧的预紧力，让唇口与轴的接触带宽度控制在0.2-0.5mm区间，接触压力沿轴向呈梯度分布，靠近腔体一侧的压力略高于外侧，既可以阻挡内部介质泄漏，也不会因为接触压力过大导致唇口与轴的摩擦温升过高、橡胶磨损过快。

　　除了主密封唇之外，部分工况适配的同类型密封件还会在外侧设置防尘唇结构，针对多粉尘、多水汽的户外作业设备，防尘唇与轴表面轻接触，阻挡外界杂质进入主密封唇位置，避免杂质嵌入主唇与轴的接触面造成轴表面划伤、唇口磨损失效。密封件的轴向安装尺寸需要匹配腔体的安装槽深度，保证安装后密封件的端面与腔体槽端面贴合，不会出现轴向窜动，同时唇口的接触位置要避开轴表面的退刀槽、键槽等加工结构，尽量选择轴表面粗糙度Ra0.2-Ra0.8的轴段作为密封接触面，轴表面的加工纹理建议采用螺旋角小于30度的磨削纹理，避免运行过程中轴的转动带动纹理产生泵吸效应把内部介质泵出密封面。

　　建模过程中需要重点还原唇口的角度参数，主唇口的前唇角（朝向介质侧的角度）一般控制在40-50度，后唇角（朝向空气侧的角度）控制在20-30度，这种角度设计可以让唇口在运行过程中，接触区的油膜形成更稳定，既不会出现油膜过厚导致的泄漏，也不会出现干摩擦导致的唇口烧蚀。金属骨架的建模需要考虑橡胶的包覆厚度，骨架内外径与橡胶内外壁的厚度差控制在1.5-3mm，保证橡胶与骨架的结合强度，避免长期运行后橡胶与骨架脱开导致密封整体失效。弹簧槽的位置要设置在主唇口的最薄处后方，保证弹簧的张紧力可以均匀传递到唇口接触位置，不会出现局部压力过大或过小的问题。

　　在实际选型应用中，还要根据工作温度选择适配的橡胶材质，常规矿物油润滑、工作温度在-40到120摄氏度区间的工况一般采用丁腈橡胶材质，高温工况、合成液压油介质的场景则会选用氟橡胶材质，不同材质的硬度一般控制在邵氏A70±5度，硬度过高会导致唇口跟随性差，轴跳动时容易出现泄漏，硬度过低则会导致唇口容易被介质压力挤入间隙出现切边损坏。安装过程中需要在唇口与轴的接触位置预先涂抹少量与腔体内部同类型的润滑脂，避免设备初次启动时唇口处于干摩擦状态，同时安装时要采用专用导套引导密封件压入安装孔，避免用螺丝刀等尖锐工具直接撬压唇口导致唇口划伤，留下泄漏隐患。

　　这类密封件虽然属于设备中的小型基础零部件，但密封失效往往会导致设备出现漏油、润滑不足等问题，严重时会造成内部轴承、齿轮等核心运动部件的异常磨损，导致设备非计划停机，因此在结构设计阶段准确还原密封件的尺寸参数、结构特征，对于整机的密封可靠性验证、安装干涉检查有着重要的作用，建模时还原的唇口角度、骨架位置、弹簧槽尺寸等细节，都可以直接用于后续的安装模拟、密封性能仿真分析，为设备的密封系统设计提供准确的三维模型支撑。
