浸入式4500W螺纹安装电加热元件结构

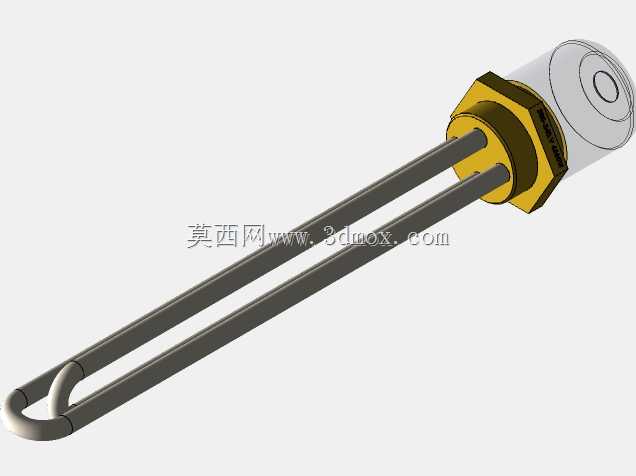

　　这款4500瓦功率等级的浸入式电加热元件，是小型储水式电热水器、商用小型开水器、恒温水箱、小型工业清洗槽、小型导热油预热装置里最常用的加热部件，日常接触的民用生活热水供应、餐饮行业开水制备、工业生产里的小型恒温液槽升温、小型设备的润滑油预热环节，都能见到这类结构的加热件。从结构设计逻辑来看，这款加热件采用单组双U型弯折的金属加热管排布，两根平行排布的加热管在末端做圆弧弯折连通，形成完整的电阻发热回路，这种排布方式能在有限的安装投影范围内，最大化拓展发热管和被加热介质的接触面积，相比单根直型加热管，相同功率下的表面热负荷能降低近四成，有效避免加热管表面因为局部温度过高出现结垢、烧蚀、寿命骤减的问题，尤其是加热水质偏硬、

　　含有较多矿物质的场景，更低的表面热负荷能大幅延缓水垢附着的速度，减少因为水垢包裹导致的热量散不出去、加热管内部电阻丝过热熔断的故障概率。安装端采用六角外螺纹的固定结构，配套的密封法兰面和螺纹段做了同轴度公差约束，安装时只需要在储液容器的侧壁或者端盖开对应规格的内螺纹安装孔，加装耐高温密封垫片后拧紧六角段即可完成固定，不需要额外做焊接法兰、定制安装支架的工序，不管是民用设备的量产装配，还是老旧设备的加热件替换，都能大幅降低安装的工时成本，六角结构的设计也适配普通活动扳手、开口扳手的常规工装，现场维护更换不需要特殊工具。接线端的绝缘基座采用耐高温绝缘工程材质，把内部的电阻丝接线端和外部的金属安装壳体做完全的电气隔离，

　　基座外侧预留的接线腔体可以容纳电源接线端子、过热保护温控器的安装空间，腔体的外壁做了防滑的滚花结构，方便安装时旋紧外部的接线防护盖，避免水汽、灰尘进入接线腔造成绝缘下降、短路打火的问题。从安装边界尺寸来看，加热管的整体插入长度是根据4500W功率对应的发热管长度设计的，安装时需要保证整个U型发热段完全浸入被加热介质的最低液位以下，绝对不能出现干烧的情况，螺纹安装端的六角对边尺寸符合常规管螺纹的配套扳手尺寸，安装后加热管的末端和容器内壁的最小安全间隙控制在10mm以上，避免加热管工作时的表面高温直接烘烤容器壁，造成局部材料老化或者温度异常。在实际选型适配的时候，这款加热件的功率密度适配水基介质的加热需求，

　　如果用来加热导热油这类流动性差、比热容低的介质，需要适当降低表面热负荷，调整功率参数，不过当前这个结构的管间距、弯折半径都是按照水加热的最优参数设计的，管与管之间的间隙足够让被加热介质形成自然对流，加热过程中介质能在管间隙之间顺畅流动，把热量快速带离加热管表面，让整个储液腔的温度均匀性更好，不会出现局部区域温度过高、局部区域升温慢的问题。加热管的金属外管一般采用不锈钢或者铜质材质，模型里完整还原了外管的壁厚、弯折处的圆弧过渡，没有出现弯折死角，避免生产过程中弯管时出现管体开裂、内部氧化镁绝缘粉填充密度不均的问题，螺纹段和加热管根部的连接位置做了圆弧过渡的加强结构，因为这个位置是安装受力、冷热交替应力最集中的区域，加强结构能避免长期使用后出现焊缝开裂、介质渗漏进加热管内部的故障。接线端的绝缘基座和金属安装座之间做了压合密封结构，能承受一定的供水系统压力，不会因为储液容器内部的静压出现渗漏，适配常压或者低压的储液加热场景，日常民用供水的压力等级完全可以满足使用要求。
