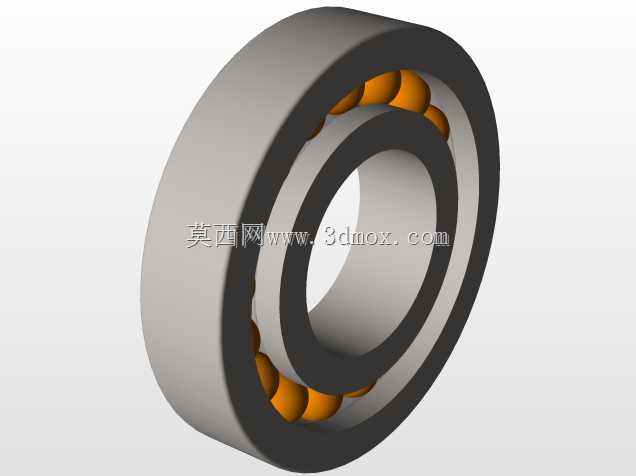

63系列深沟球轴承三维结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的滚动支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支撑端、中小型减速机的输入输出轴定位，再到农用机械、工程机械的旋转铰接点位，都能见到这类轴承的应用身影。63系列作为深沟球轴承中的宽重载规格，相比同内径的62系列拥有更大的滚动体直径与更厚的内外圈壁厚，能够承受更高的径向载荷，同时可兼顾一定比例的双向轴向载荷，适配中等转速下的复合受力工况，是很多设备传动端的首选支撑元件。

　　从结构设计逻辑来看，这款轴承的三维建模完全遵循实际加工装配的尺寸链逻辑，内圈与轴采用基孔制过盈配合，外圈与轴承座孔采用基轴制过渡配合，建模时严格区分了内圈滚道、外圈滚道的曲率半径——滚道曲率略大于钢球半径，既保证钢球滚动时的接触应力处于合理区间，避免运行中出现点蚀过早失效，也预留了合理的润滑脂存储间隙，防止高速运转时润滑脂被快速挤出。保持架采用浪形冲压结构，兜孔的弧度完全贴合钢球球面，每个兜孔对应一颗钢球，均匀分隔所有滚动体，避免钢球之间直接接触产生滑动摩擦与运转噪音，建模时还原了保持架的铆接拼接结构，与实际量产的冲压保持架装配逻辑完全一致。

　　实际选型应用中，这类轴承的安装边界需要重点关注几个核心尺寸：内圈内径是与轴配合的核心基准，装配时轴的配合面粗糙度需要控制在Ra1.6以下，轴肩高度不能超过内圈的倒角尺寸，否则会导致轴承无法安装到位，同时轴肩要留出足够的拆卸空间，方便后期维护时用拉马拆卸轴承；外圈的外径与安装座孔配合时，座孔的挡肩高度同样不能超过外圈倒角尺寸，避免外圈无法贴合定位面。轴承的宽度尺寸是轴向定位的关键，设计时要考虑轴承运行时的轴向热膨胀量，通常在一端轴承的外圈与端盖之间预留0.2-0.5mm的间隙，避免轴受热伸长后轴承被卡死。

　　从功能特性上看，63系列深沟球轴承的摩擦系数低，极限转速高于同尺寸的滚子轴承，在润滑条件良好的情况下，能够长时间稳定运行，日常维护仅需按照运行周期补充润滑脂即可，不需要复杂的保养流程。建模过程中，钢球的数量与排布完全符合行业通用的设计规范，钢球直径与内外圈滚道的匹配关系经过运动仿真验证，运转时所有钢球均匀承受载荷，不会出现局部受力过载的情况。密封结构方面，该系列轴承根据应用场景不同可选开式、铁封、胶封三种形式，开式结构适用于有独立润滑系统的齿轮箱内部，自带密封的结构则适用于无独立润滑、灰尘较多的工况，能够有效阻挡外界杂质进入滚道，同时防止内部润滑脂泄漏。

　　很多刚接触机械设计的工程师在选用这类轴承时，容易忽略安装时的配合公差选择，比如在重载、有冲击载荷的工况下，如果内圈与轴的配合过松，会导致内圈与轴之间出现相对滑动，磨伤轴颈造成配合失效；如果配合过盈量太大，会导致轴承内部游隙过小，运转时温升过高，出现抱死烧毁的问题。这款三维模型完整还原了轴承的所有倒角、圆角细节，包括内外圈的安装引导倒角、滚道边缘的卸荷槽结构，在做整机装配干涉检查时，能够准确验证轴肩、座孔挡肩与轴承的匹配关系，避免实际加工装配时出现干涉问题。同时模型的各零件是独立可拆分的，能够直观展示轴承的装配关系，在做设备运维培训、结构原理讲解时，可以拆分展示内圈、外圈、钢球、保持架的各自作用，帮助相关人员快速理解轴承的工作原理。

　　在输送设备的辊筒设计中，63系列轴承通常安装在辊筒的两端，支撑辊筒随输送带转动，承受输送带与物料的径向载荷，由于这类工况通常转速不高但载荷波动较大，63系列的厚壁结构能够很好地承受冲击载荷，使用寿命远高于轻系列轴承。在中小型电机的输出端，这类轴承能够同时承受转子的径向重量与皮带传动带来的轴向拉力，保证电机转轴的旋转精度，避免运转时出现转子扫膛的问题。做三维建模时，所有的圆角、倒角细节都没有省略，因为这些细节不仅是加工工艺的必须要求，也直接影响轴承的安装便利性与使用寿命，比如内圈的安装倒角如果做的过小，压装时很容易划伤轴的配合面，导致装配精度下降。
