带均布安装孔的盘类连接法兰结构

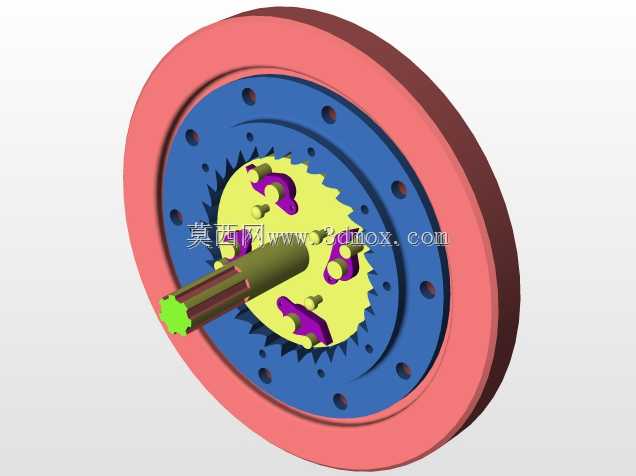

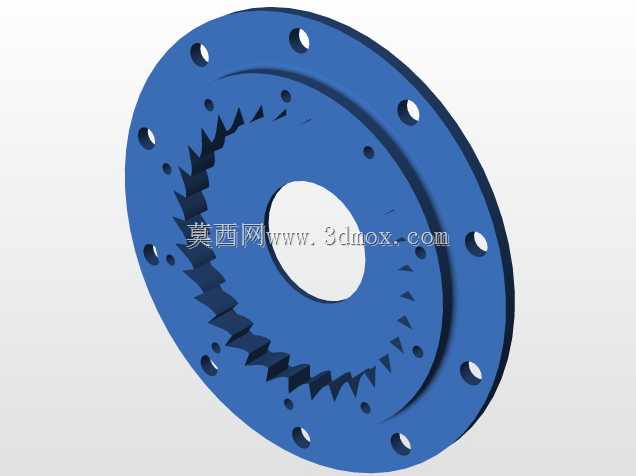

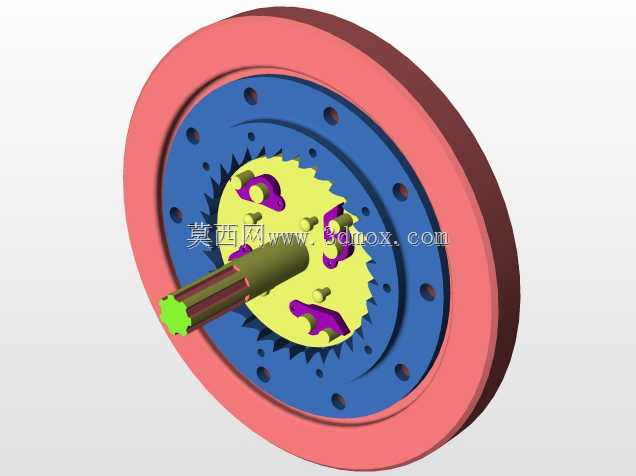

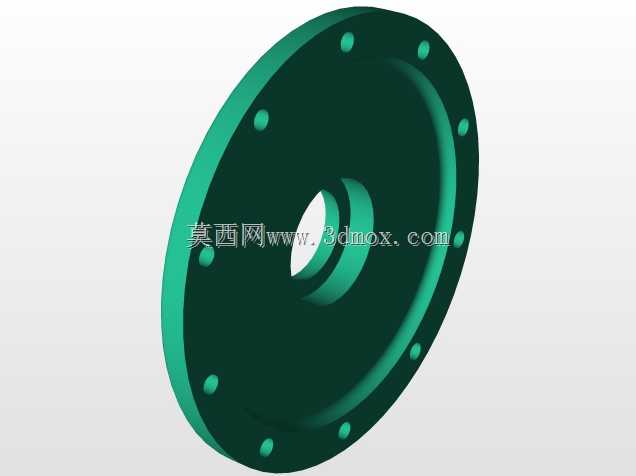

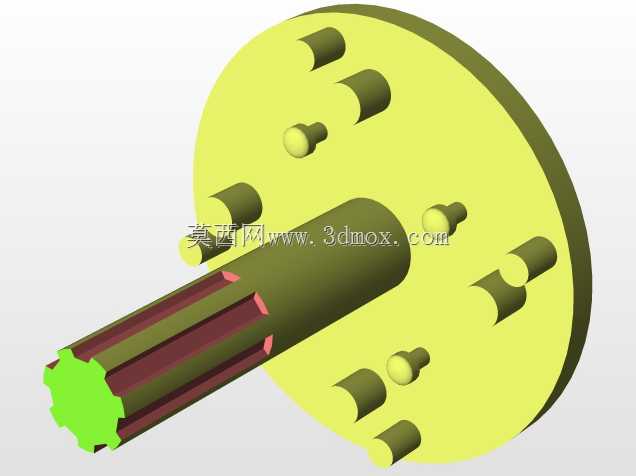

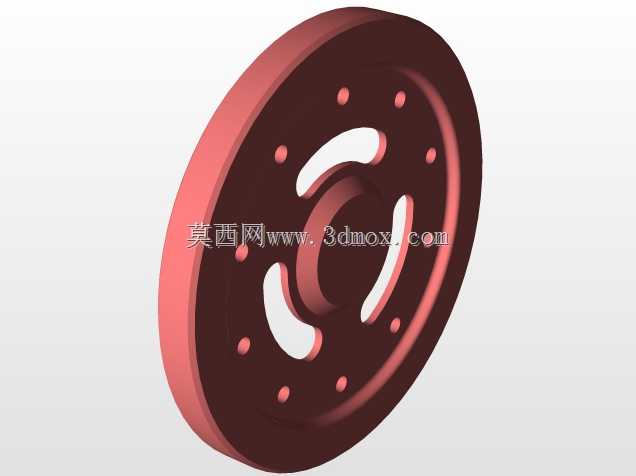

　　这类盘状连接构件在流体输送管网、压力设备端接、旋转轴系端封场景中应用极广，日常做管路排布、设备端接口设计时，最先要确认的就是这类构件的安装匹配度。从结构来看，构件主体为圆盘形态，中心开设贯通的轴孔或流道孔，盘面沿圆周方向均匀分布多个通孔，用于穿装螺栓实现两端构件的压紧固定，盘体一侧带有凸起的止口结构，安装时可以嵌入对接构件的止口槽内，既可以保证两端构件的同轴度，避免安装错位带来的密封失效或者连接偏载，也能承受一定的径向剪切力，降低连接螺栓的横向载荷。

　　做这类构件的结构设计时，首先要结合应用场景的压力等级、输送介质特性确定盘体的基础厚度，压力等级越高，盘体厚度需要相应增加，避免压紧后盘体出现翘曲变形，导致密封面贴合不严出现泄漏。均布安装孔的数量和孔径需要匹配对应公称通径的螺栓规格，孔位的分度圆直径要严格和对接端的法兰尺寸保持一致，孔与螺栓之间预留合理的安装间隙，间隙过大会导致安装时对位困难，间隙过小则会因为加工误差出现螺栓无法穿入的问题。中心孔的尺寸需要匹配对接管路的通径或者轴的直径，若用于流体管路场景，中心孔的通径要和管路内径保持一致，避免通径突变造成介质流动阻力增大，甚至在变径位置形成介质淤积；若用于轴系端盖或者连接场景，中心孔和轴之间要根据是否需要相对转动，选择对应的配合公差，需要转动的场景要预留轴承安装位或者密封件安装槽，固定连接的场景则可以选择过渡配合保证连接同轴度。

　　实际选型应用时，要先确认安装边界：构件的最大外径不能超出安装位置的空间范围，避免和周边的管路、结构件出现干涉；安装孔的分布圆直径要和对接端的安装孔位完全匹配，否则无法完成螺栓穿装；盘体凸起止口的外径和深度要和对接端的止口槽尺寸适配，过松会导致同轴度不足，过紧则会出现安装卡滞，甚至拆卸困难。如果应用在有密封要求的场景，盘体的密封面平面度需要满足对应压力等级的要求，表面不能有划痕、凹坑等缺陷，否则压紧后密封垫片无法完全填充表面缺陷，会出现介质泄漏的问题。

　　建模过程中，这类盘类零件要重点关注圆周阵列特征的参数准确性，安装孔的数量、分度角度要和设计参数完全一致，止口位置的拔模斜度或者倒角要符合加工工艺要求，避免出现加工时刀具无法到达的死角。盘体的边缘要做合理的倒角处理，既可以去除加工后的锐边避免安装时划伤操作人员，也能减少应力集中，提升构件在交变载荷下的使用寿命。对于需要承受较高压力的应用场景，还要在盘体的转角位置做圆角过渡，降低应力集中系数，避免长期承压后在转角位置出现裂纹。

　　现场安装这类构件时，穿装螺栓要按照对角顺序逐步拧紧，保证整个盘面的压紧力均匀分布，避免单侧压紧力过大导致盘体翘曲、密封垫片压偏。如果是用于腐蚀性介质的输送场景，还要根据介质特性选择对应的构件材质，避免长期使用过程中出现腐蚀穿孔，影响整个系统的运行稳定性。日常运维中，要定期检查连接螺栓的预紧力，避免因为设备振动导致螺栓松动，出现连接失效或者泄漏问题。
