往复式蒸汽机结构原理展示三维模型

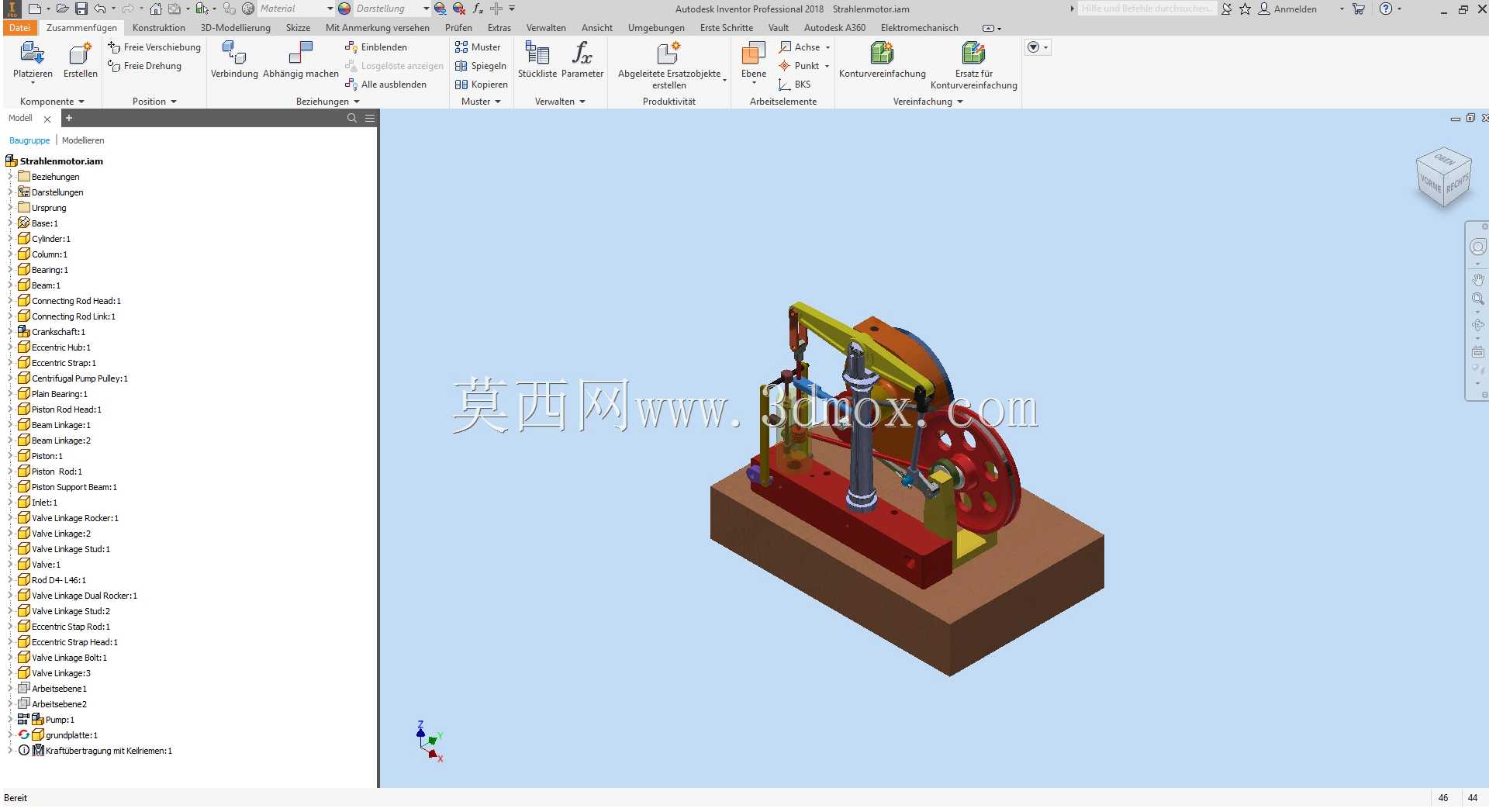

　　在热机原理教学、早期动力装置复原、小型动力演示装置开发场景中，往复式蒸汽机的结构还原一直是机械设计从业者绕不开的典型案例，这套三维模型完整还原了单缸往复式蒸汽机的全部核心传动与支撑结构，可直接用于原理演示、结构拆解教学、小型教具开发的结构参考。整套模型采用一体化基座承载所有功能部件，基座为矩形铸铁式结构设计，底部预留四个安装定位孔位，可直接固定在演示台架或试验基座上，安装边界的长宽尺寸适配常规教学试验台的安装空间，基座顶面加工有对应各部件的定位凸台与安装螺孔位置，所有部件的装配定位关系完全参照实际小型蒸汽机的装配公差要求设定，可直接导出工程图用于实物加工制作。核心做功部分采用单缸立式汽缸结构，

　　汽缸内壁与活塞的配合间隙按照实际密封要求预留，活塞上部连接活塞杆，活塞杆穿过汽缸上端的密封压盖，与十字头部件连接，十字头在垂直导向槽内做往复直线运动，将活塞的直线推力传递给连杆机构，避免活塞杆承受侧向力导致密封件磨损。传动转换部分采用曲柄连杆配合大直径飞轮的结构，连杆两端分别与十字头、曲柄销做铰接配合，曲柄与飞轮同轴固定在轴承座上，轴承座通过螺栓固定在基座顶面的定位凸台上，飞轮采用轮辐式结构，大质量轮缘设计可储存做功冲程的动能，带动整套机构越过止点完成连续运转，解决单缸蒸汽机往复运动的死点问题，保证运转的连续性。配气机构采用滑阀式配气结构，通过偏心轮带动滑阀在阀室内做往复运动，按照活塞的运动相位切换进汽与排汽通道，

　　保证高压蒸汽能够在正确的相位进入汽缸推动活塞做功，做功后的乏汽能够及时排出，整套配气机构的相位关系完全匹配曲柄的转动角度，在三维模型中可通过运动仿真直观查看配气相位与活塞运动、曲柄转动的对应关系，方便学习者理解蒸汽机的配气逻辑。模型中所有铰接部位都预留了轴与轴套的配合间隙，紧固件的位置、规格都按照实际装配要求设置，没有出现结构干涉的问题，各部件的外形比例完全参照实际小型演示用蒸汽机的尺寸缩放，既保证结构完整性，又适配3D打印、小比例教具制作的尺寸需求。从设计思路来看，这套模型优先保证了核心运动原理的直观展示，没有添加多余的装饰性部件，所有外露结构都能清晰展示动力传递的完整路径：高压蒸汽进入汽缸推动活塞下行，

　　通过十字头将直线运动传递给连杆，连杆带动曲柄转动将直线运动转换为旋转运动，同轴的飞轮储存动能带动机构完成回程动作，同时偏心轮带动滑阀切换汽路完成配气循环，整套动力传递路径没有冗余结构，每个部件都承担明确的功能。在实际应用中，这套模型除了用于教学演示之外，还可作为小型蒸汽动力模型爱好者的设计参考，也可用于工业科普展馆的互动展项开发，模型的安装接口预留了拓展空间，可根据需求加装蒸汽管路、调速机构、制动部件等附属结构，不需要对核心主体结构做大幅修改。需要注意的是，模型中汽缸与活塞的配合面、滑阀与阀室的配合面都标注了密封件的安装槽位，在实际加工制作时需要根据选用的密封材料调整配合公差，避免出现蒸汽泄漏导致动力不足的问题；飞轮的转动部位需要加装安全防护结构，尤其是高速运转时防止轮缘部件脱出引发安全风险，在用于互动展项时需要在飞轮外侧加装透明防护罩，既不影响结构观察，又能保证使用安全。
