日内瓦传动马耳他十字间歇机构壳体结构

　　在自动化生产线的工位转位、多工位工装切换、包装机械的分度送料、轻工设备的间歇进给场景里，间歇传动机构的运行稳定性直接决定整线的节拍精度与设备故障率，马耳他十字机构也就是常说的日内瓦传动，是这类场景里应用极为广泛的机械式间歇运动构件，相比凸轮分度器、伺服间歇驱动方案，纯机械啮合的槽轮结构具备抗过载能力强、维护成本低、无需复杂电控匹配的优势，尤其适合中低速、固定节拍的工位切换工况。

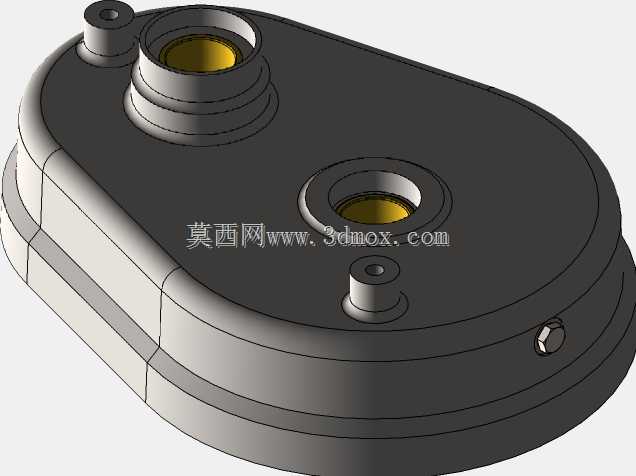

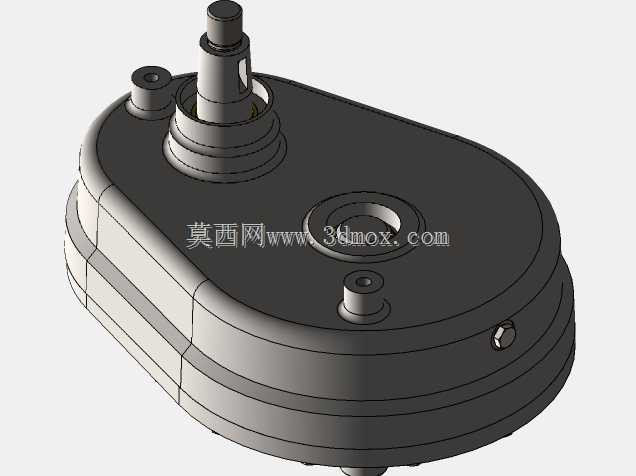

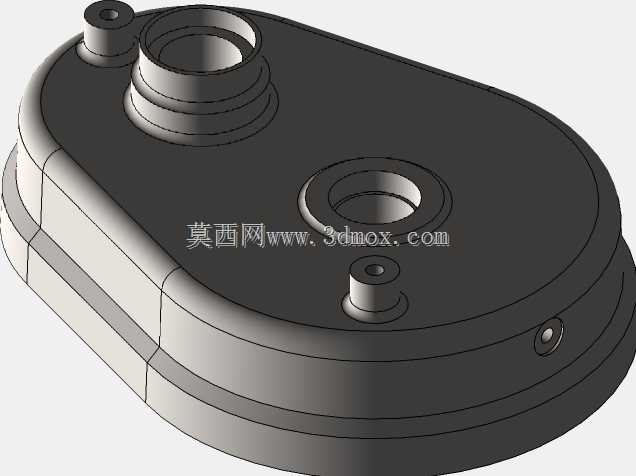

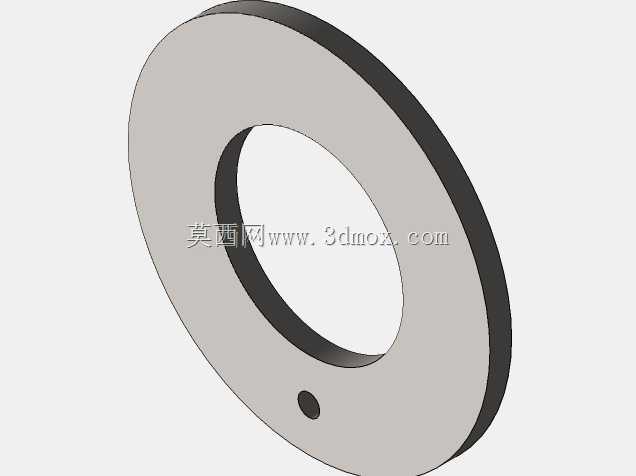

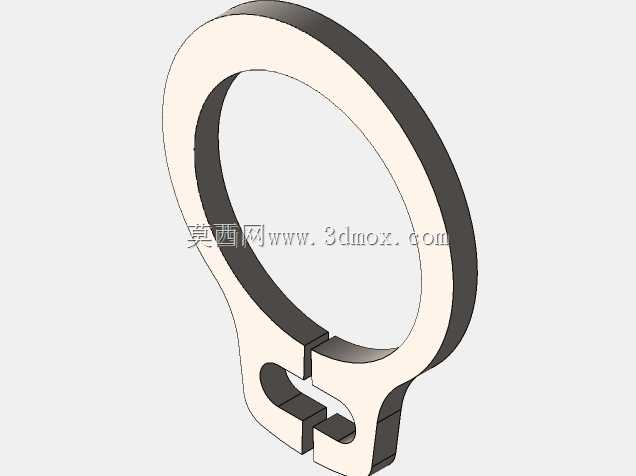

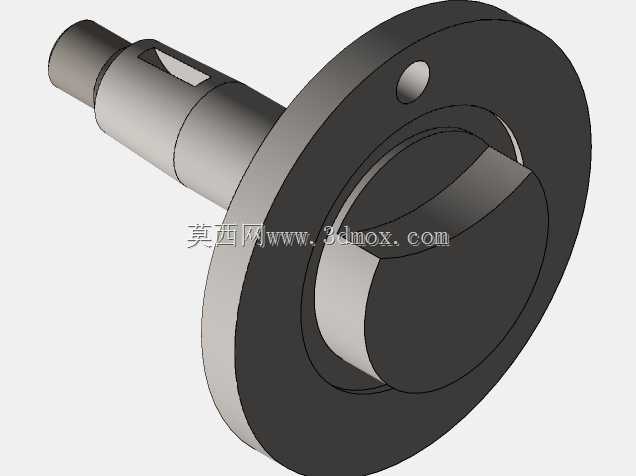

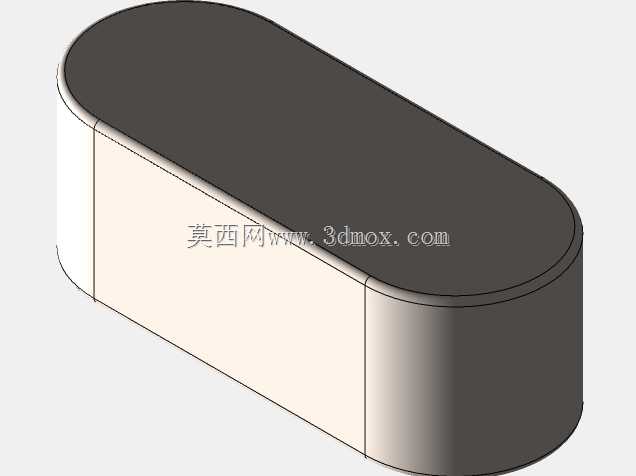

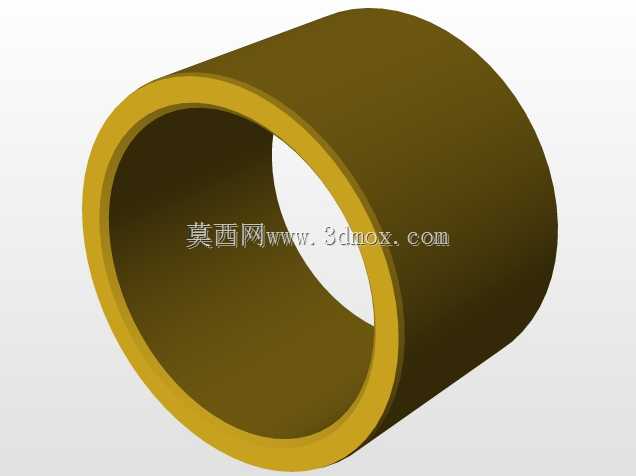

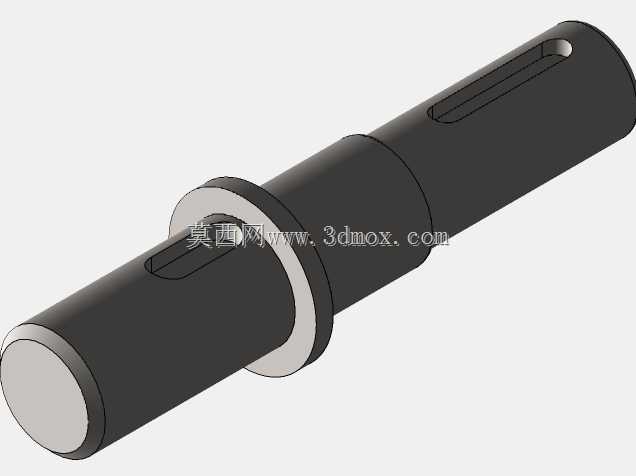

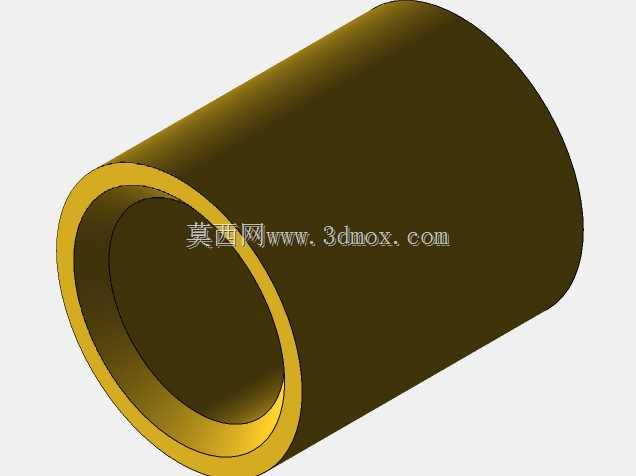

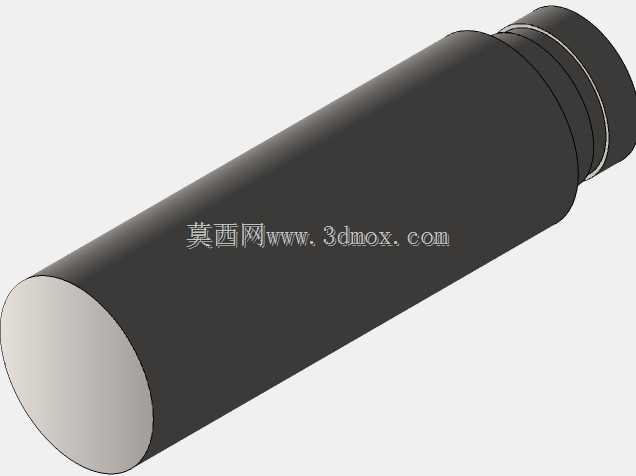

　　本次呈现的是该类间歇机构的集成式壳体组件，作为整个传动单元的承载基体，壳体采用剖分式对合结构，上下壳体通过侧边的紧固件实现锁紧，合箱面加工有定位止口，保证装配后上下轴承孔的同轴度公差控制在机械传动要求的合理区间内，避免轴系运行时出现偏载、卡滞问题。壳体上分布的三个阶梯凸台结构，分别对应主动拨盘输入轴、槽轮输出轴以及定位阻尼组件的安装位置，每个凸台内都加工有同轴的轴承安装孔与密封沟槽，输入轴端的凸台直径更大，是因为主动轴端需要承受拨盘切入槽轮时的径向冲击载荷，更长的轴承支撑跨距可以有效提升轴系刚性，减少拨销入槽时的振动传递。输出轴端的凸台尺寸适配槽轮组件的安装空间，输出轴可直接连接转台、送料辊或者工装转盘，不需要额外加装转接法兰，缩减了整机的装配空间占用。

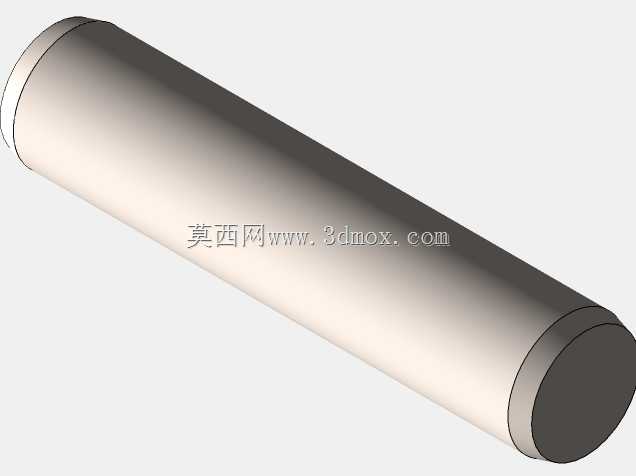

　　壳体上的两个小直径凸台为定位销孔与预紧组件安装位，其中靠近输出轴侧的小凸台用于安装槽轮锁止弧的定位阻尼件，在槽轮处于静止工位时，配合主动拨盘的锁止弧面限制槽轮的自由转动，避免工位出现偏移，保证加工或者装配动作的位置精度。壳体边角做了大圆弧过渡处理，一方面是减少铸造或者3D打印成型时的应力集中，避免壳体在承受传动冲击时出现开裂，另一方面也可以减少设备安装时的锐边磕碰风险，适配食品包装、医药装配这类对设备外表面安全要求较高的应用场景。

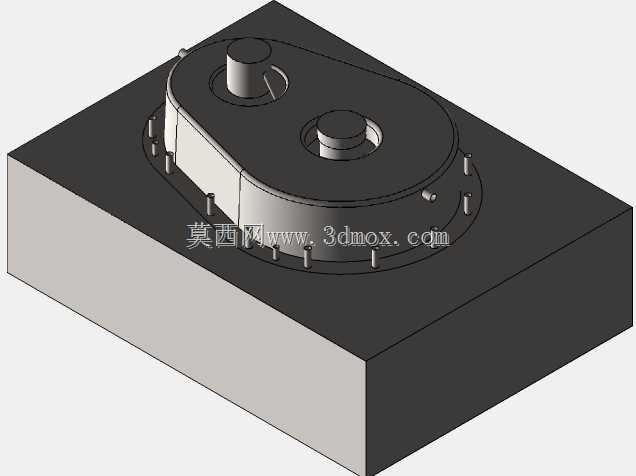

　　从安装边界来看，整个壳体为扁椭圆形结构，长轴方向的安装孔位间距适配常规的40系列铝型材安装基准，不需要额外加工转接板就可以直接固定在设备的安装面板上，壳体的总厚度控制在紧凑区间内，在保证内部齿轮、槽轮、拨盘组件有足够啮合空间的前提下，尽可能压缩轴向尺寸，适合安装在设备内部空间局促的工位，比如小型多工位组装机、台式自动检测设备的分度单元位置。

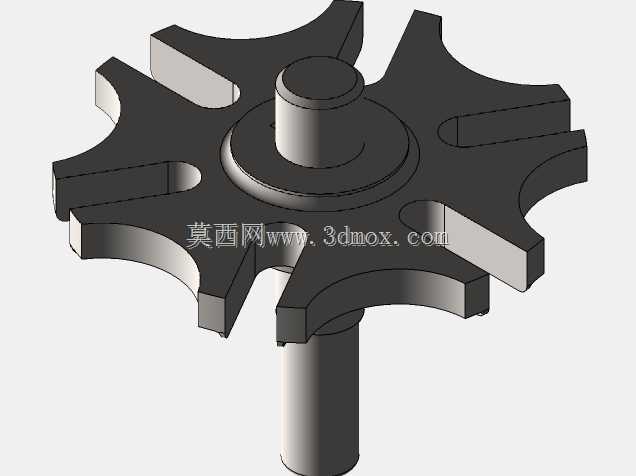

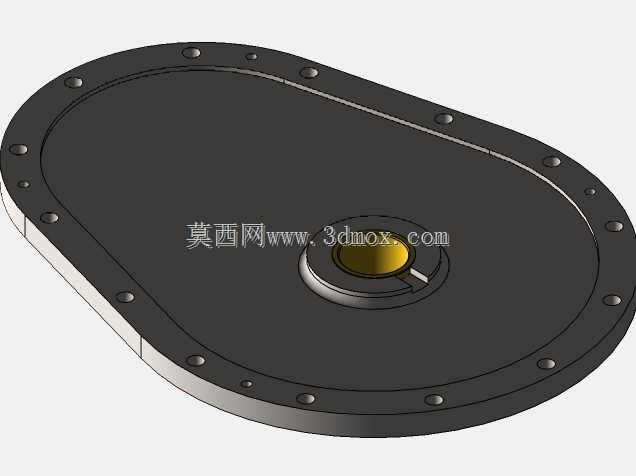

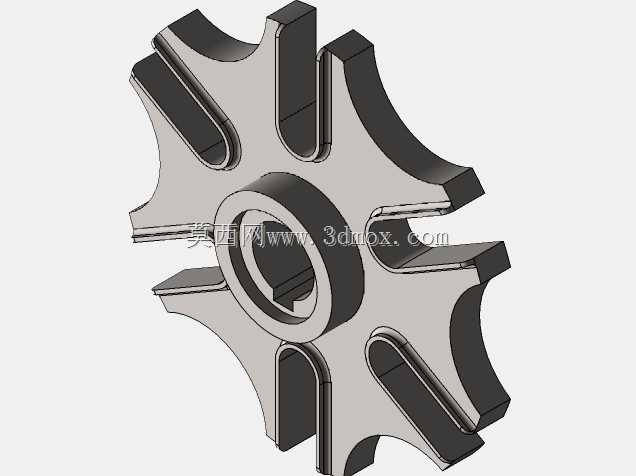

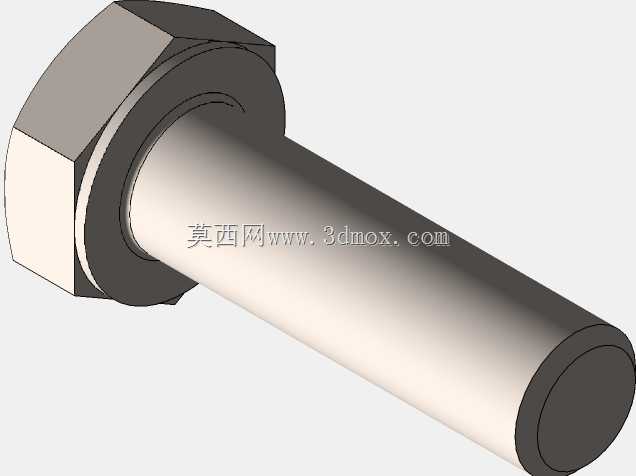

　　设计过程中优先考虑了机构的运行润滑需求，壳体合箱后形成封闭的容腔，可以存储润滑脂或者低粘度润滑油，各个轴孔处的密封沟槽可以适配O型密封圈或者骨架油封，避免润滑介质泄漏同时阻挡外部粉尘进入传动腔，适配多粉尘的车间加工环境。壳体侧壁预留的紧固件安装位采用内六角沉孔设计，装配后螺栓头不会突出壳体外表面，避免和周边的管线、其他传动构件产生干涉。在传动特性上，该壳体承载的马耳他十字机构可以将输入轴的连续旋转运动转化为输出轴的间歇步进运动，单周输入对应的输出工位数量可以根据槽轮的槽数调整，这类结构的运动特性是在拨销入槽和出槽的阶段存在柔性冲击，因此壳体的壁厚设计做了针对性加强，在轴承安装位周边设置了加强筋结构，将传动过程中的冲击载荷均匀分散到整个壳体壁面，避免局部应力过大导致的轴承孔变形，长期运行也能保持轴系的配合精度。

　　实际应用中，这类集成壳体的日内瓦传动单元常被用在转盘式自动锁螺丝机、多工位激光打标机、胶囊填充机、间歇式标签送进机构上，相比采用分体式安装板搭建的槽轮机构，集成式壳体的装配精度更高，不需要现场反复调整拨盘和槽轮的啮合间隙，出厂前就可以完成组件的预装与跑合，设备组装时只需要将输入轴连接驱动电机、输出轴连接负载即可，大幅缩减了设备的装配调试周期。同时封闭的壳体结构可以降低传动过程中的啮合噪音，相比开式安装的槽轮机构，运行噪音可以降低15分贝以上，适合对车间噪音有要求的生产场景。
