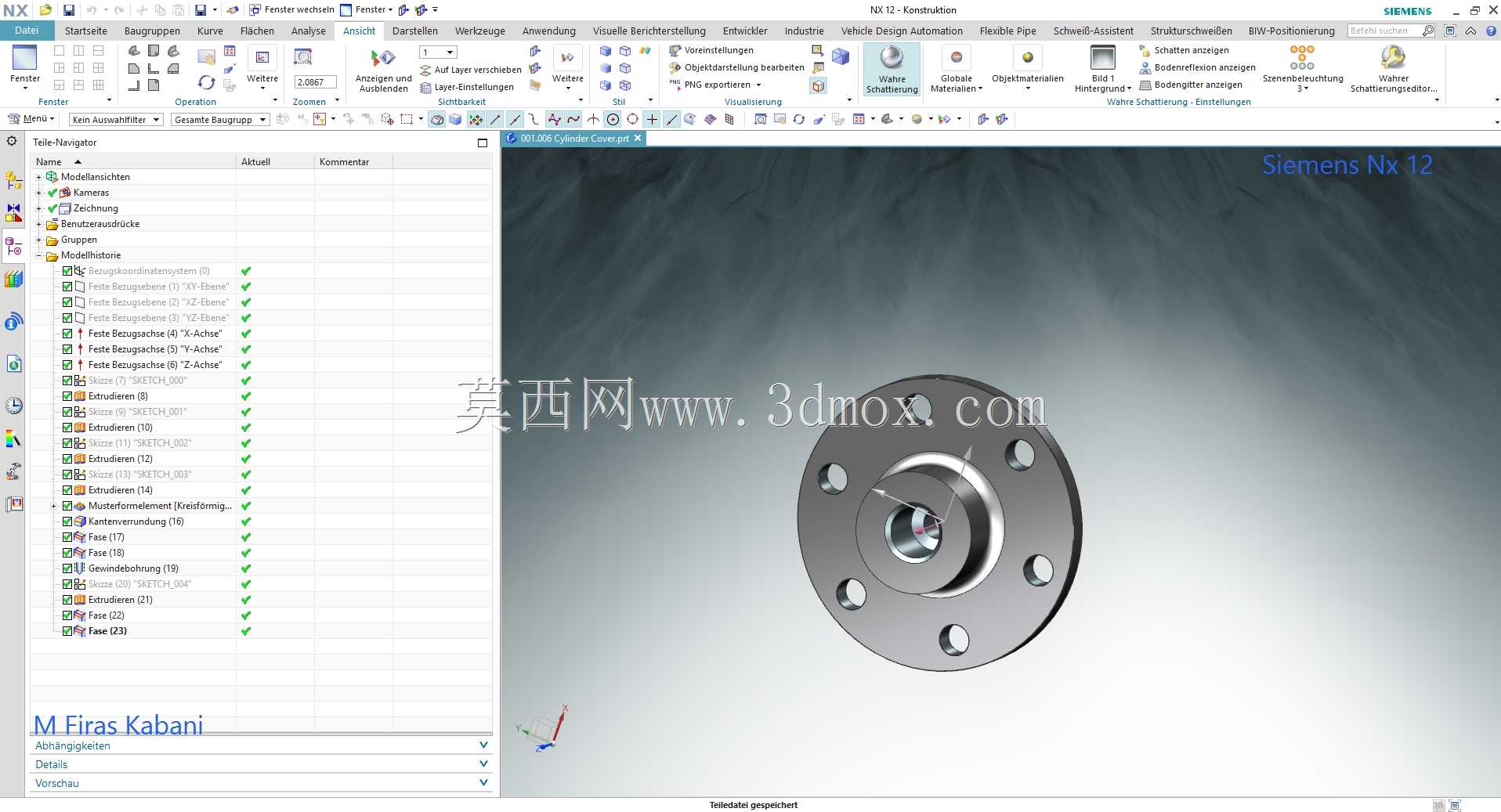

法兰式气缸端盖结构设计方案

　　这款法兰式气缸端盖主要应用在气动执行元件的端部密封与承载场景，在气动控制系统里承担着封闭缸筒腔体、承载活塞轴向作用力、为活塞杆提供导向支撑基础、预留气路接口安装位的核心作用，不管是标准拉杆气缸、紧凑型气缸还是定制化的冶金设备专用气缸，这类端盖都是决定气缸整体密封性能与使用寿命的关键结构件。从实际工况适配来看，这类带均布安装孔的法兰端盖，多用于需要刚性固定、缸体承受侧向载荷的安装场景，比如自动化生产线的工件推料机构、物流分拣线的挡停单元、焊接工装的夹紧气缸组件，相比螺纹连接式的端盖，法兰结构的连接刚性更强，在频繁往复冲击的工况下不容易出现连接松动导致的漏气问题。

　　设计过程中首先要匹配对应缸径的缸筒端面尺寸，端盖与缸筒贴合的密封面需要保证平面度公差控制在0.02mm以内，避免密封件受压不均出现局部泄漏。端盖中心的活塞杆过孔需要根据适配的活塞杆直径预留导向环的安装槽位，导向槽的同轴度相对于法兰安装基准面要控制在0.015mm以内，否则活塞杆往复运动时会出现偏磨，不仅会加速导向环和活塞杆密封件的磨损，还会导致活塞在缸筒内出现卡滞，影响气缸的输出力稳定性。法兰面上的六个均布安装孔，孔位的位置度公差需要控制在φ0.1mm以内，保证和缸筒端部的拉杆孔或者螺纹孔精准对位，安装时不会出现强制装配导致的端盖变形，安装孔的孔径要比适配的紧固件直径大0.2-0.3mm，预留足够的装配调整余量，同时孔口需要做1×45度的倒角，避免紧固件安装时刮伤螺纹或者切伤密封垫圈。

　　端盖的内部腔体设计需要匹配活塞的行程末端缓冲需求，如果是带缓冲结构的气缸，端盖上需要预留缓冲密封圈的安装槽以及缓冲气路的节流阀安装孔，缓冲槽的深度要根据缓冲行程来确定，保证活塞运行到行程末端时，缓冲柱塞能顺利插入缓冲槽，形成封闭气腔实现柔性减速，避免活塞刚性撞击端盖产生噪音和结构损伤。端盖的壁厚设计需要根据气缸的额定工作压力来核算，常规0.8MPa工作压力的通用气缸，采用铝合金材质的端盖壁厚不小于6mm即可满足强度要求，如果是应用在高压气动场景，比如1.6MPa额定压力的特殊工况，需要对应增加壁厚或者更换铸铁、铸钢材质，同时要通过有限元分析校核端盖在最大工作压力下的变形量，保证密封面的变形量不超过密封件的补偿范围。

　　安装边界方面，这类法兰端盖的外径要比对应缸筒的外径大15-20mm，留出法兰安装孔的布置空间，端盖的总厚度要根据内部的密封槽、导向槽、缓冲结构的布置来确定，常规缸径50mm的气缸端盖厚度在25-30mm之间，过大的厚度会增加气缸的整体长度，占用不必要的安装空间，过小的厚度则无法保证足够的螺纹啮合长度和结构强度。端盖与缸筒的密封通常采用O型圈密封，密封槽的尺寸要严格按照对应线径的O型圈设计标准来设定，保证O型圈的压缩率在15%-25%之间，压缩率过小容易出现泄漏，压缩率过大则会加速O型圈的老化失效，缩短维护周期。另外端盖的外表面需要做阳极氧化处理，提升表面硬度和耐腐蚀性能，适应车间里的切削液、油污等复杂环境，安装密封件的槽口边缘需要做倒圆角处理，避免装配时切伤密封件导致初始泄漏。在气路接口的设计上，端盖侧面的进气螺纹孔通常采用G1/4或者G1/8的管螺纹，螺纹孔的深度要保证管接头拧入后有足够的啮合长度，同时螺纹孔的底部要预留足够的壁厚，避免气压作用下出现开裂，气路通道的孔径要根据气缸的动作速度要求来确定，需要快速动作的气缸要适当加大通道孔径，减小气路阻力，提升气缸的响应速度。
