法兰式气缸端盖密封连接结构

　　这类带均布安装孔的圆盘式气缸端盖，主要应用在气动执行元件的端部密封与载荷传递场景，在气动控制系统、自动化生产线气动工位、通用工业气动设备中承担核心密封与连接作用，是往复式气缸实现压力腔封闭、活塞杆导向支撑、缸体端部载荷承载的关键部件。从实际工况适配来看，该端盖的法兰外缘均匀分布8个通孔安装位，安装时可通过螺栓与气缸筒端部的法兰面对接，配合端面密封槽内嵌的密封圈，能够实现压力腔的静密封，避免压缩空气泄漏，保证气缸输出推力的稳定性。设计过程中首先要匹配对应缸径的气缸筒尺寸，端盖的中心凸台尺寸需与气缸筒内径形成过渡配合，保证装配时的同轴度，避免活塞杆运行时出现偏磨，影响气缸使用寿命。端盖中心区域预留的轴孔位置，

　　用于安装活塞杆的导向套与密封组件，孔位的同轴度公差需控制在IT7级以内，才能保证活塞杆往复运动时的直线度，降低密封件的异常磨损。从结构受力角度分析，端盖的法兰盘厚度经过载荷校核，能够承受气缸额定工作压力下的轴向推力，均布的螺栓孔位置避开了应力集中区域，螺栓预紧力施加后，法兰面的压力分布均匀，不会出现局部翘曲导致的密封失效。端盖的盘面做了轻量化的凹面设计，在保证结构强度的前提下减少了不必要的材料冗余，同时凹面结构可以预留出缓冲组件的安装空间，适配带端部缓冲的气缸结构，降低活塞运行到行程末端时的机械撞击。在实际安装边界上，该端盖的外圆直径需小于设备安装位的预留空间，螺栓孔的分布圆直径与气缸筒端部法兰的孔位完全匹配，

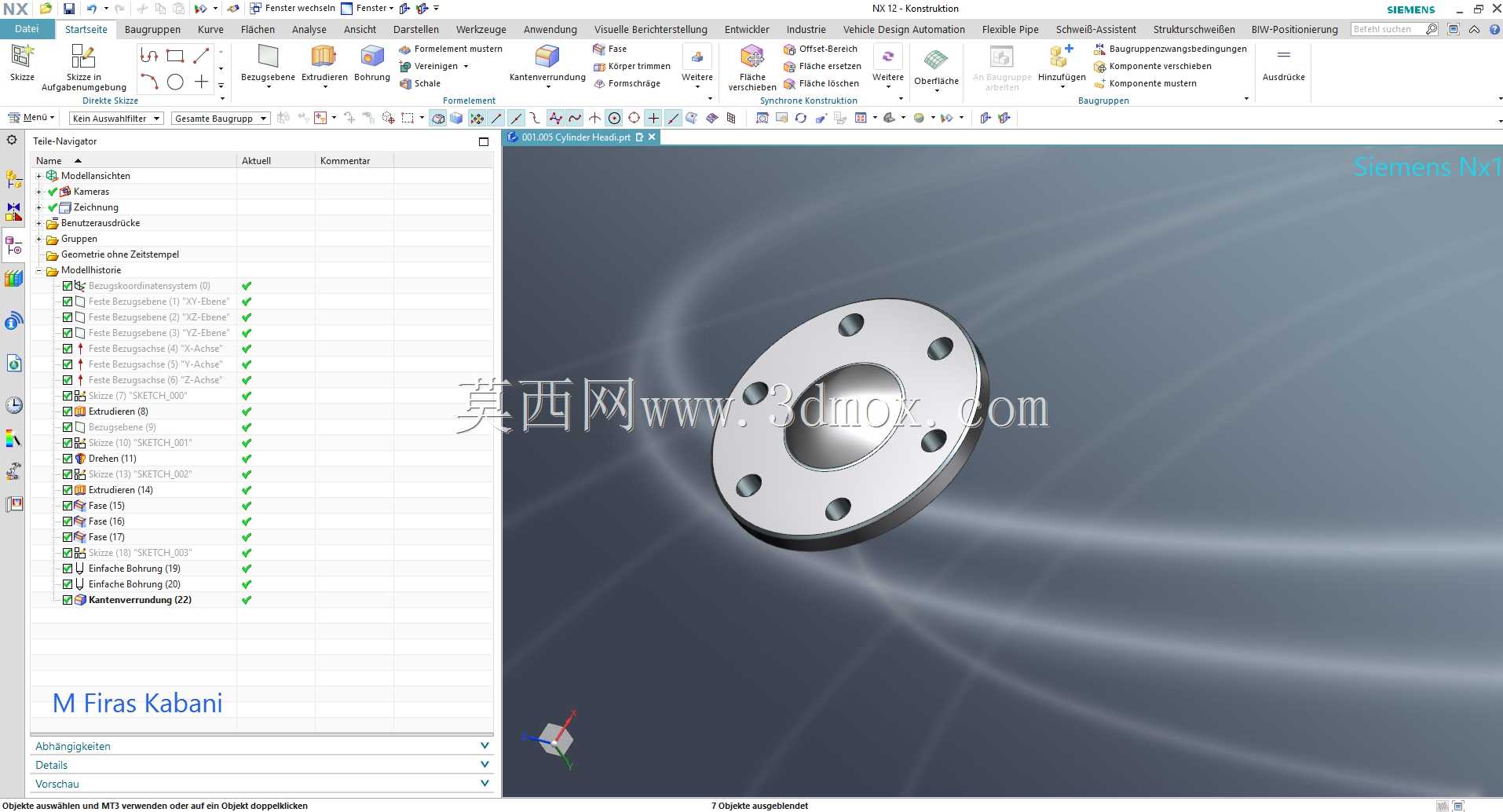

　　装配时无需额外加工适配，可直接对接同规格的标准气缸筒。端盖的密封槽尺寸按照气动密封件的标准规格设计，可适配常规的O型密封圈或者星形密封圈，满足不同压力等级的密封需求，常规0.8MPa工作压力下不会出现泄漏问题。从建模逻辑来看，该结构采用参数化建模方式，所有安装孔位、密封槽、中心轴孔的尺寸都可根据对应缸径参数快速调整，能够适配不同缸径、不同行程的气缸产品设计需求，建模过程中对安装孔的倒角、端面的粗糙度要求都做了对应标注，可直接用于后续的加工工艺编制。这类端盖在实际应用中，除了标准气缸的配套使用，也可根据工况需求调整材质，常规工况下采用铝合金材质降低重量，有腐蚀环境的工况可更换为不锈钢材质，高压工况下可选用45号钢做调质处理，

　　适配不同的使用场景。端盖的外缘倒角设计既可以去除加工毛刺，也能在装配时起到导向作用，方便螺栓快速对位，提升装配效率。在气动系统的维护过程中，这类端盖的拆卸也较为便捷，拆除连接螺栓后即可直接分离，方便更换内部密封件或者缓冲组件，降低设备维护的时间成本。
