带侧装安装座的圆柱气缸结构设计

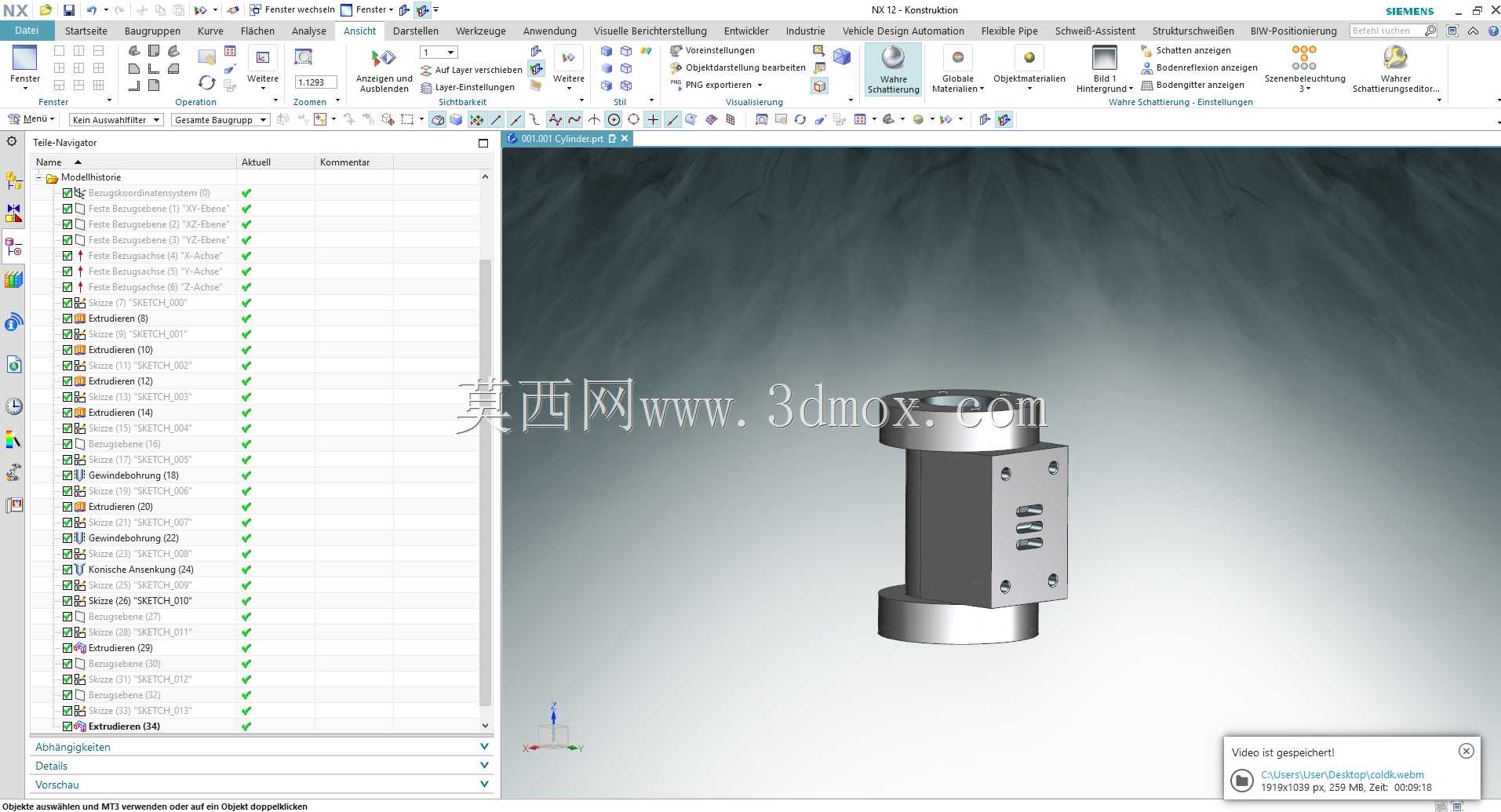

　　这款圆柱结构的气动执行元件，在轻工自动化生产线、小型工装夹具工位、电子元器件装配设备上的应用十分普遍，作为气动系统里的直线动作输出部件，它承担着把压缩空气的压力能转化为直线往复机械动作的核心作用，相比电动推杆，它的响应速度更快、结构更简单，在频繁往复动作的工位上维护成本更低，适合短行程、高频次的推压、定位、夹紧作业场景。从结构设计来看，整体采用圆柱对称缸体布局，缸筒两端做了等径的端盖衔接凸台，保证缸筒内壁加工时的同轴度要求，避免活塞运行过程中出现偏磨导致的漏气问题；缸体侧面集成的矩形安装座是整个结构的安装基准，安装座上预留了四个呈矩形分布的沉头安装孔，安装时可以直接通过内六角螺丝把整个气缸固定在设备的安装立板或者型材支架上，

　　不需要额外加装安装附件，这种侧装的固定方式相比两端的法兰安装、尾部的铰轴安装，更适合安装空间局促、安装面在缸体侧方的工位，能有效压缩整个气动单元的占用空间。设计过程中，首先要明确活塞的运行行程与输出力要求，缸筒的内径尺寸直接决定了额定气压下的理论输出力，计算时要结合工位需要的推压力，预留15%左右的力值余量，避免气压波动时出现出力不足的问题；缸筒外壁和侧面安装座的衔接处做了圆角过渡，避免应力集中，因为气缸在高频动作时会产生轻微的振动，直角衔接的位置长期受交变载荷容易出现开裂问题，圆角过渡能有效分散应力，提升结构的抗疲劳性能。安装座上的三个纵向排布的槽型结构，是用于安装磁性开关的固定槽，磁性开关可以直接卡在槽内，

　　调整位置时不需要额外打孔，能够根据活塞的实际动作行程，灵活调整开关的触发位置，实时反馈活塞的伸出、缩回到位信号，给设备的PLC控制系统提供动作到位的判断依据，不需要额外加装外置的行程开关，进一步简化了外围的布线与安装结构。从安装边界来看，缸体的总长度要匹配活塞的行程加上两端端盖的厚度，端盖的外径和缸筒外径保持一致，保证整个缸体外壁没有突出的结构，在密集排布的多气缸工位上，相邻气缸之间不会出现干涉；侧面安装座的突出高度要控制在合理范围，既要保证安装螺丝有足够的螺纹啮合长度，又要避免突出过多占用额外的安装空间，安装孔的位置精度要控制在±0.1mm以内，保证安装后缸体的轴线和负载的运动方向保持平行，避免活塞运行时受到侧向力，

　　导致密封圈磨损加快、气缸使用寿命缩短。缸体的两端端盖上分别预留了进气接嘴的安装螺纹孔，两个气口分别对应活塞的伸出腔和缩回腔，接嘴的螺纹规格统一选用常用的气动管接头标准螺纹，方便现场装配时直接匹配标准气动软管，不需要做额外的转接头适配；活塞上的密封圈采用双向密封结构，保证两个腔室之间的气密性，在0.5MPa的额定工作气压下，内泄漏量控制在行业标准允许的范围内，避免出现出力不足、动作爬行的问题。在实际选型应用时，要结合工位的动作频率选择合适的缸筒材质，普通工况下采用铝合金缸筒就能满足重量轻、加工成本低的要求，如果是在有腐蚀性介质的作业环境，比如喷涂工位、化工物料搬运工位，就要选用不锈钢材质的缸筒，提升结构的耐腐蚀性能；安装时要注意保证负载的运动方向和气缸轴线的同轴度，如果是带侧向负载的工位，要额外加装导向轴结构，避免侧向力直接作用在气缸活塞杆上，导致活塞杆弯曲、密封件损坏。
