钟形连接密封罩结构设计方案

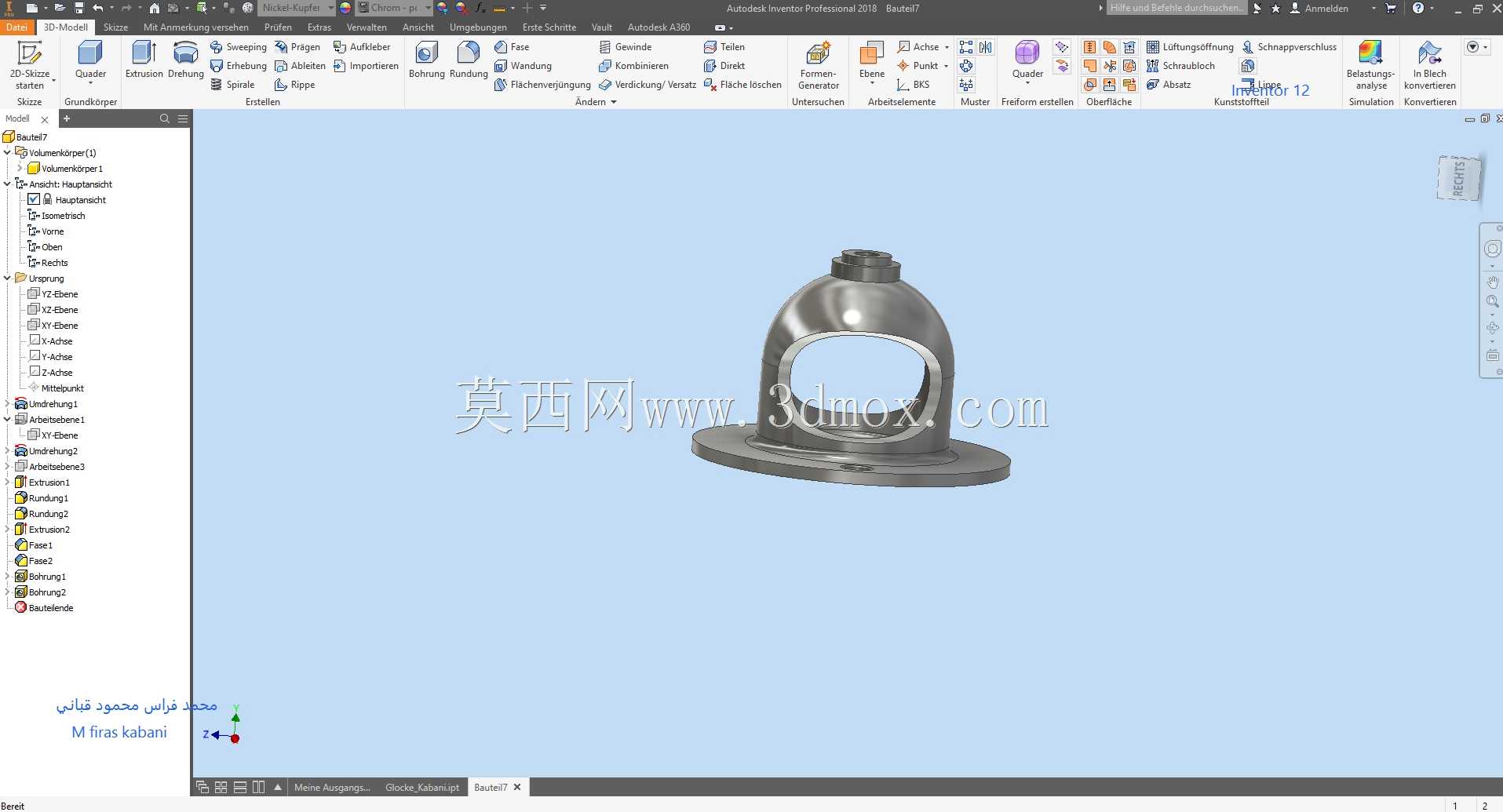

　　这类钟形罩结构常应用在动力输出端的连接防护场景中，比如小型内燃机、液压泵组的输出轴与工作端的衔接位置，核心作用是为内部传动部件提供封闭的安装空间，隔绝外界粉尘、切削液、水汽侵入传动啮合区域，同时承担两端部件的同轴定位功能，避免传动过程中出现径向窜动。从结构细节来看，底部采用一体化成型的法兰盘结构，法兰端面预留了均匀分布的螺栓过孔，安装时可通过螺栓直接与动力端的壳体端面贴合锁紧，法兰端面的平面度需要控制在0.05mm以内，保证锁紧后结合面无间隙，避免密封失效。上部的钟形腔体采用圆弧过渡的变径结构，从法兰位置向上逐步收窄，顶部设计有同轴的轴孔安装位，可适配轴承座或者密封端盖的安装，腔体侧面开设的椭圆形窗口，

　　主要用于日常运维时观察内部传动件的啮合状态，也可作为润滑脂加注的操作口，窗口边缘做了加厚翻边处理，避免窗口位置出现应力集中，在设备运行产生振动时引发结构开裂。设计过程中首先要确认两端连接部件的同轴度要求，以法兰端面的安装孔位为定位基准，反推顶部轴孔的中心位置，保证两者的同轴度公差控制在0.03mm以内，避免安装后传动轴出现偏载，加剧轴承磨损。腔体的壁厚根据应用场景的防护等级调整，常规工况下采用4-6mm的均匀壁厚，圆弧过渡位置的圆角半径不小于壁厚的1.5倍，减少注塑或者铸造过程中的应力残留，同时也能提升整体结构的抗振性能。安装边界方面，法兰盘的外径需要匹配动力端壳体的安装止口尺寸，止口配合采用H7/h6的间隙配合，

　　保证安装时能够快速定位，不需要反复调整同轴度；钟形腔体的最大外径要预留出至少15mm的周边操作空间，方便安装时拧紧法兰螺栓，也避免设备运行过程中与周边管线、结构件产生干涉。顶部轴孔的尺寸根据所适配的传动轴直径确定，轴孔位置预留2-3mm的密封件安装槽，可适配O型圈或者骨架油封，实现转动部位的动态密封。这类结构在实际应用中，除了防护和定位功能外，还能一定程度上阻隔传动部件运行产生的噪音向外传递，圆弧型的外表面相比直角结构更不容易积存杂物，日常清洁维护也更方便。在建模过程中，需要重点关注法兰端面与顶部轴孔的垂直公差，若两者垂直度超差，安装后会导致密封件偏磨，短时间内就会出现漏油、进灰的问题；侧面窗口的位置要避开内部传动件的运动轨迹，

　　窗口边缘的翻边高度控制在3mm左右，既保证结构强度，也不会额外增加过多的整体重量。对于需要承受较大振动的工况，可在法兰结合面增加0.5mm厚的耐油橡胶垫片，进一步提升密封性能，同时缓冲设备运行时的振动冲击，避免连接螺栓出现松动。
