哈雷杆式钢管赛车车架三维结构设计

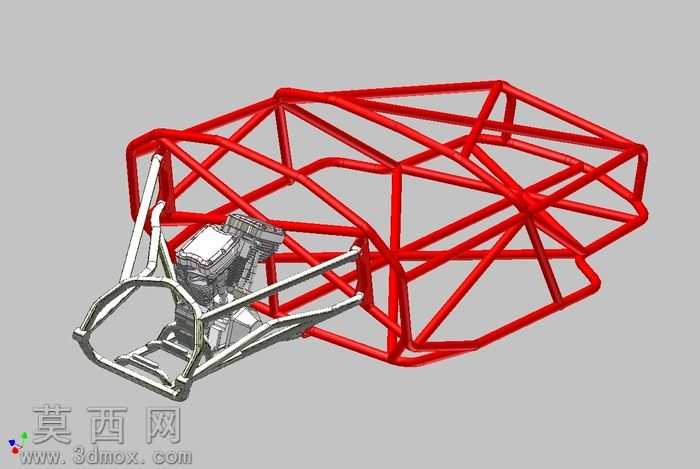

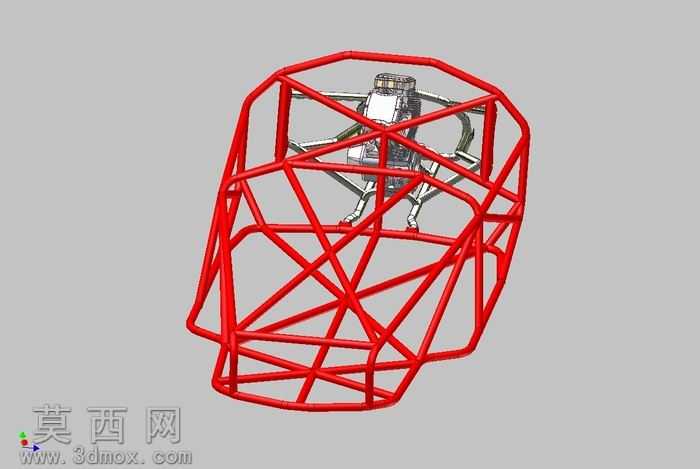

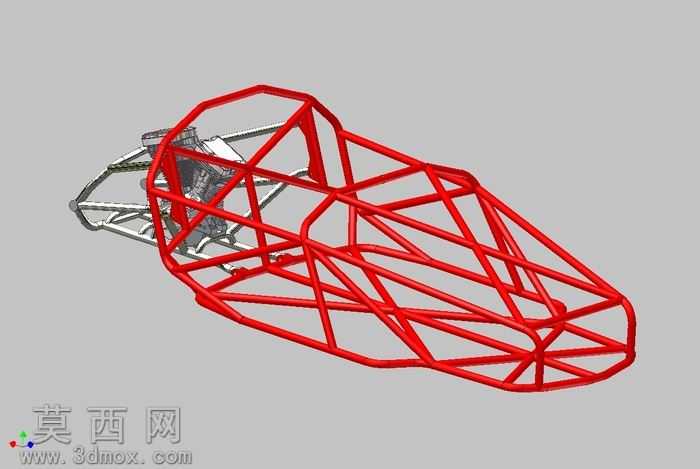

本作品为哈雷杆风格的钢管赛车车架三维建模成果，建模过程围绕管式空间框架的力学特性与布局逻辑展开，首先依据轻量化赛车的载荷分布规律，完成主环、前环、侧边防撞结构、发动机安装位、悬挂固定点的空间点位标定，所有管件的交汇节点均做了贴合管材直径的相贯线处理，确保每根钢管的连接位置精准匹配，避免建模阶段出现结构干涉问题。模型采用红色哑光金属材质模拟车架主体的铬钼钢管材质，后部动力安装区域保留金属原色呈现发动机安装基座的结构细节，渲染阶段通过均匀的环境光打亮框架的镂空结构，清晰展现每一段管材的走向与交叉连接关系，直观呈现空间桁架结构的受力传递路径。设计思路上参考了复古改装赛车与哈雷定制机车的管架风格，在保证车架扭转刚度、碰撞防护性能的前提下，尽可能简化冗余管材布局，前部收窄的管架结构适配流线型外观包覆需求，后部预留的动力总成安装空间可适配大排量机车动力单元，底部的横向连接管强化了车架整体的抗扭性能，所有悬挂安装点、座椅固定位、操控机构安装位均在建模阶段预留了精准的安装基准面，无需二次调整即可完成后续总装设计。整个模型完整还原了管式车架从空间走线到节点连接的全部细节，管件之间的连接过渡自然，没有出现错位、破面等建模问题，能够清晰展现这类定制赛车管架的设计逻辑与结构特点，可作为定制机车、轻量化钢管赛车车架设计的参考模型，也可用于后续的有限元力学分析、外观包覆设计等后续开发环节。
