食品加工用面粉处理输送成套设备结构

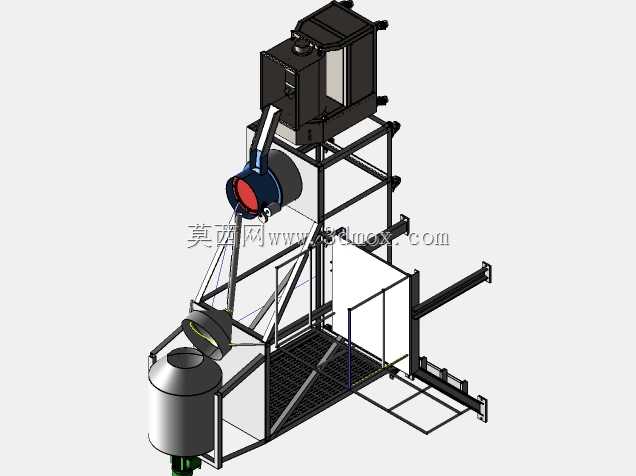

　　这套粉体处理设备主要面向中小型食品加工车间的面粉预处理工序设计，可对接前端原料存储仓与后端和面、配料工位，完成面粉的暂存、筛分、定量输送全流程作业，适配烘焙、主食加工、膨化食品生产等多类需要连续供给面粉原料的生产场景，解决传统人工倒料扬尘大、计量误差高、输送效率不稳定的实际生产痛点。从整体结构布局来看，设备采用分层式钢架承载设计，上层设置封闭的原料暂存仓，仓体做了斜壁导料角度设计，避免面粉在仓内搭桥结块，仓底连接带密封结构的回转卸料组件，可根据后端生产节拍调整卸料速度，减少粉体输送过程中的溢散问题。中层机架集成了筛分与风送管路组件，筛分单元采用快拆式筛网结构，日常清理筛网、更换不同目数筛件时无需拆解整体管路，

　　适配不同细度要求的面粉预处理需求；风送管路做了圆弧过渡处理，避免直角拐角造成的粉体堆积堵料，管路接口处均设置密封胶条安装位，可有效降低输送过程中的粉尘外溢，满足食品生产车间的卫生与防尘要求。下层设置成品接料仓与操作平台，操作平台采用防滑格栅板设计，预留了人员站立操作与日常检修的空间，平台周边设置护栏安装位，可根据现场安装需求加装防护构件，接料仓采用锥底结构，可直接对接下方的配料设备或输送线，实现处理后面粉的连续出料。设备的安装边界设计充分考虑了车间现有布局的适配性，整体机架采用标准化型材拼接结构，底部预留了地脚螺栓安装孔，可直接固定在水泥地面或钢平台上，设备侧面预留了电控元件、气动元件的安装走线位，

　　无需额外在现场进行大规模的结构改制；整体外轮廓尺寸适配常规车间的门洞与通道宽度，设备进场安装时无需拆解主体结构，可直接通过标准生产车间通道运抵安装位置。从设计逻辑上看，这套结构优先考虑了食品加工场景的清洁需求，所有与面粉接触的构件均做了圆弧倒角处理，无卫生死角，日常生产结束后可快速完成内部清理，避免残留面粉霉变影响产品质量；同时结构上做了模块化拆分设计，暂存仓、筛分单元、输送管路、接料仓均可独立拆分，便于后期根据产能需求更换对应模块，比如更换更大容积的暂存仓适配更高产能的生产线，或是更换不同规格的筛分单元适配其他粉体原料的处理需求。设备的支撑机架做了加强筋布局设计，在承载较重的满仓原料时不会出现结构形变，

　　管路的支撑点位均做了减震处理，可降低风送作业时的管路震动与噪音，改善车间作业环境。在实际生产应用中，这套设备可替代传统的人工上料、筛分作业，单台设备可覆盖整条生产线的面粉预处理供给需求，减少人工接触原料的环节，降低食品生产过程中的污染风险，同时稳定的输送与筛分效率可有效保障后续配料工序的精度，提升最终产品的质量一致性。
