叉形铰接连接臂结构三维设计

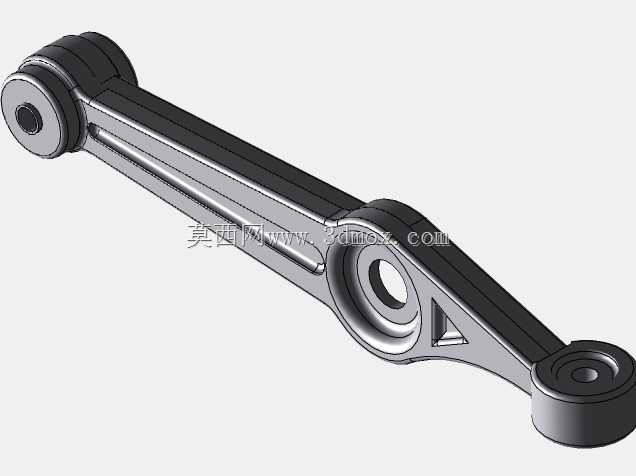

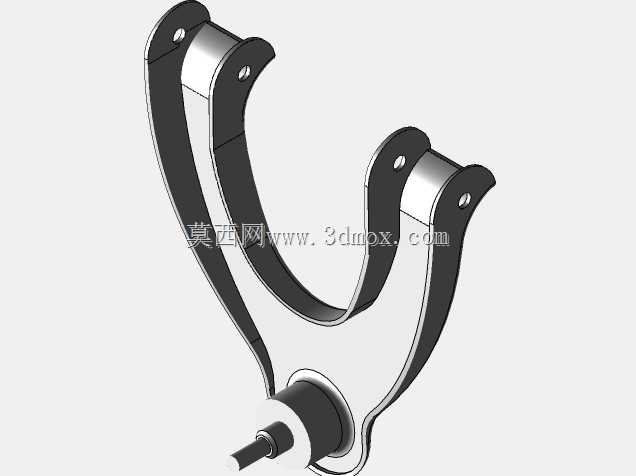

　　该叉形铰接连接臂多用于需要实现往复摆动传动的机械结构中，常见于轻工自动化输送线的拨料机构、小型骑行设备的换挡联动结构、通用机床的操作杠杆传动组里，核心作用是在两个存在相对摆动需求的铰接点之间传递动力与位移，同时承担对应位置的结构支撑载荷，避免传动过程中出现杆件失稳、传动卡滞的问题。从结构设计逻辑来看，整体采用对称式叉形布局，上端双叉耳的同轴孔位用于连接固定端铰接座，下端单轴颈位置对接运动执行端，这种布局可以让铰接受力沿构件对称面均匀分布，抵消传动过程中产生的侧向弯矩，减少铰接孔处的偏磨问题，延长铰接副的使用寿命。设计过程中首先确定了上下铰接点的中心距参数，这个尺寸直接决定了传动杠杆比，需要匹配对应机构的行程需求，

　　中心距过大会导致整体结构占用空间冗余，传动过程中杆件摆动惯量提升，过小则会导致传动角过小，机构传力效率下降，甚至出现传动死点。上端双叉耳的间距尺寸需要匹配所对接铰接座的安装厚度，叉耳内侧预留0.2-0.5mm的装配间隙，避免装配后出现夹滞问题，叉耳上的铰接孔采用同轴度公差约束，装配时配合铜套或者滚动轴承，降低铰接转动时的摩擦阻力，孔端位置设计有沉孔结构，用于安装孔用挡圈，对铰接销轴进行轴向限位，防止设备运行过程中销轴窜出脱落。下端的轴颈位置设计有轴肩结构，用于对接执行端构件时实现轴向定位，轴颈表面粗糙度要求控制在Ra1.6以内，保证与配套轴套配合时的转动顺畅性，轴颈末端设计有卡簧槽，同样用于安装轴向限位件。

　　构件的臂身部分采用变截面弧形过渡设计，并非等截面直杆结构，这种设计一方面可以在保证结构强度的前提下降低整体构件重量，减少摆动过程中的惯量，另一方面弧形轮廓可以规避机构运动过程中与周边固定构件的运动干涉，在臂身与叉耳、臂身与下端轴颈的连接位置，都设计有圆角过渡结构，避免应力集中导致的构件疲劳断裂，尤其是在承受交变载荷的使用场景下，圆角过渡可以大幅降低应力集中系数，提升构件的疲劳寿命。从安装边界来看，该构件安装时需要保证上端双叉耳的铰接孔轴线与下端轴颈的轴线保持平行，平行度公差需要控制在0.1mm以内，否则会导致传动过程中出现别劲问题，加速铰接副的磨损；安装完成后需要手动摆动构件，确认整个摆动行程范围内无卡滞、无干涉，

　　铰接位置转动灵活无旷量。在材料选择上，这类构件通常采用45号钢模锻成型后进行机加工，叉耳与轴颈的受力表面进行淬火处理，硬度达到HRC40-45，提升表面耐磨性能，对于有轻量化需求的场景，也可以采用铝合金压铸成型后做硬质阳极氧化处理，在保证强度的前提下降低整体重量。实际使用过程中，这类铰接臂的常见失效形式包括叉耳位置受冲击载荷导致的开裂、铰接孔磨损导致的旷量过大、臂身受交变载荷导致的疲劳变形，因此在设计阶段就通过有限元分析对叉耳根部、臂身过渡位置的应力进行了校核，确保额定载荷下的安全系数不低于2.5，满足通用机械设备的使用要求。
