五联装嵌入式筒灯安装支架结构设计

　　这款五联装筒灯安装支架，主要应用于室内工装照明的顶面集成安装场景，常见于办公区开放式吊顶、商超通道顶面、展厅展陈区域的照明点位布设环节，解决多筒灯独立安装时定位偏差、排布不齐、顶面开孔过多的实际施工问题。从结构设计逻辑来看，整体采用长条式一体化承载基材，基材选用冷轧钢板冲压成型，表面做哑光喷塑处理，既保证长期使用的结构刚性，也能适配多数吊顶的暗装视觉需求，避免支架反光影响照明出光效果。支架上的五个筒灯安装位采用等距排布设计，相邻灯位的中心距经过反复校核，既保证相邻筒灯的出光范围不会出现过度重叠形成暗区或亮斑，也不会因间距过大导致照明覆盖出现断档，每个安装位都预留了筒灯的卡接缺口，适配常规嵌入式筒灯的弹片卡装结构，

　　安装时无需额外螺丝固定，直接将筒灯卡入对应位即可完成灯体与支架的连接，大幅提升现场施工的装配效率。支架两端设计有弯折式安装耳，安装耳上预留了标准安装孔位，可直接通过自攻螺丝固定在吊顶龙骨或顶面预置的安装基层上，安装耳的弯折高度经过精准计算，保证支架装入吊顶后，筒灯的出光面能与吊顶饰面保持齐平，不会出现突出饰面或凹陷过深的问题。从安装边界尺寸来看，支架整体长度适配常规600mm模数的吊顶龙骨间距，无需对现有吊顶龙骨做裁切调整就能直接布设，支架整体宽度控制在单筒灯直径的1.2倍范围内，不会过多占用吊顶内部的走线空间，方便施工人员在支架旁布设照明供电线路。每个灯位的内侧都预留了走线缺口，

　　供电线路可从支架背部的走线空间直接接入每个筒灯的接线端，无需在支架上额外开孔穿线，减少施工时的二次加工步骤。结构强度方面，支架的承载边做了翻边强化处理，即使五个满功率筒灯长期安装在支架上，也不会出现支架中部下垂变形的问题，翻边结构同时也能起到遮挡侧边缝隙的作用，避免从吊顶下方看到支架与筒灯之间的装配空隙，提升安装完成后的视觉整洁度。在实际选型应用中，这款支架可适配同规格的不同功率嵌入式筒灯，不管是采用暖白光的基础照明配置，还是采用高显指的展陈照明配置，都能通过该支架实现快速成排安装，相比独立安装单个筒灯的施工方式，能减少60%以上的顶面定位开孔工作量，同时能完全保证成排筒灯的直线度，避免人工逐个定位出现的排布歪斜、间距不均的问题。

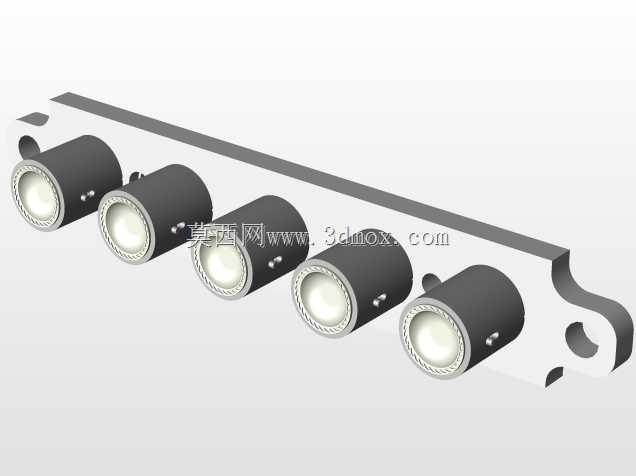

　　支架的边角位置都做了钝化倒圆角处理，避免施工人员装配时被锋利的冲压边角划伤，也不会在安装过程中刮破筒灯的供电线材绝缘层，降低施工过程中的安全隐患。从三维建模的角度来看，该模型完整还原了支架的冲压折弯特征、安装孔位的精确位置、卡接缺口的配合尺寸，可直接用于照明方案的效果预演、施工前的点位排布校核，也可作为五金加工开模的尺寸参考，模型中每个装配位的配合公差都按照实际五金冲压件的常规公差范围设定，能直接匹配市面上常规尺寸的嵌入式筒灯产品，无需额外调整尺寸就能用于实际工程的方案设计环节。
