卡丁车悬架控制臂结构设计方案

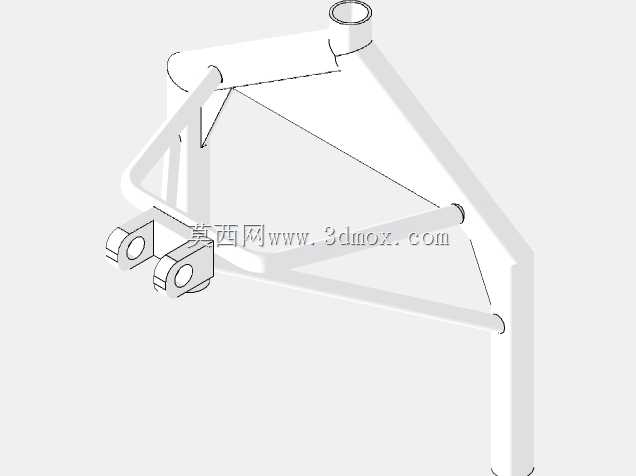

　　该零件属于卡丁车行走悬架系统的核心受力构件，承担车轮与车架之间的载荷传递与运动约束作用，在场地竞速、休闲娱乐类卡丁车的底盘结构中，这类控制臂的设计合理性直接决定车辆过弯时的侧倾控制表现、颠簸路面的轮胎接地性能以及整车操控的跟随性。从结构布局来看，该零件采用三角桁架式的空间构型，三个连接端点分别对应不同的装配功能：上端的筒状安装位用于连接减震器下端支座，通过减震器的阻尼作用过滤路面传递的竖向冲击，该安装位的内孔尺寸与同轴度公差需要匹配减震器连接销的配合要求，装配后需保证减震器摆动过程中无卡滞、无额外附加弯矩。前端的双吊耳结构用于连接转向节的下球头销，两个平行的吊耳板上开有同轴的销孔，孔位的中心距精度直接影响前轮前束、外倾等定位参数的初始设定值，设计时需要预留调整垫片的安装空间，方便装配过程中对四轮定位参数进行微调。后端的横向销轴安装位用于将整个控制臂铰接在车架的安装支座上，该铰接轴线的空间角度决定了控制臂摆动时的车轮运动轨迹，需要结合整车侧倾中心高度、纵倾抗点头率的计算结果反复校核，避免车辆制动时出现过度点头、加速时出现异常抬升的问题。

　　在设计思路上，该控制臂采用管件弯折配合焊接加强筋的结构形式，相比实心锻件能够在保证结构强度的前提下大幅降低簧下质量，簧下质量的降低对于卡丁车这类轻量化车型的操控提升效果尤为明显，能够减少车轮跳动时的惯性冲击，让轮胎更紧密地贴合路面。主承力臂的截面形状经过受力优化，在车辆过弯时承受的横向载荷、制动时承受的纵向载荷、颠簸时承受的竖向载荷三个主要受力方向上，截面的抗弯模量都经过针对性匹配，避免出现局部应力集中的薄弱区域。加强筋的布置沿着应力传递的路径走向设置，在吊耳与主臂连接、筒状支座与主臂连接的应力集中区域，额外增加了三角形加强板提升局部刚度，防止长期交变载荷作用下出现焊缝开裂的问题。

　　从安装边界来看，该控制臂装配后需要预留足够的运动间隙，当车轮处于最大上跳行程、最大下跳行程以及最大转向角度时，控制臂本体不能与车架、轮胎、刹车管路等周边部件发生运动干涉，设计阶段需要通过三维运动仿真模拟全行程的运动状态，校核各个极限位置的间隙值，预留至少5mm以上的安全间隙，避免制造公差累积导致实际装配时出现干涉问题。连接销轴的润滑通道设计也需要纳入考虑，各个铰接点需要预留黄油嘴的安装位置，保证日常维护时能够方便加注润滑脂，减少铰接部位的磨损，延长零件的使用寿命。在实际应用场景中，这类控制臂除了用于常规娱乐卡丁车之外，经过尺寸调整与强度强化后，也可用于越野卡丁车、场地竞速卡丁车的改装升级，不同使用场景下需要对应调整管壁厚度、加强筋尺寸以及铰接点的衬套材质，场地竞速类使用场景可选用刚性更高的金属衬套提升操控响应性，休闲娱乐类使用场景可选用橡胶衬套提升行驶平顺性，降低路面冲击对驾乘人员的影响。
