双铰接式连接吊耳结构三维设计

　　在各类需要柔性铰接、载荷传递的机械结构场景中，这类双铰接连接构件是非常常见的受力传递单元，它不像刚性连接件那样完全锁死两个部件的相对位置，而是通过两端的铰接孔预留一定的转动余量，抵消装配误差、运行过程中的结构形变带来的附加应力，避免应力集中导致的构件断裂失效。从实际应用场景来看，这类构件常出现在工程机械的连杆机构、输送线的张紧调节结构、小型起重设备的吊点连接、农用机械的悬挂组件中，甚至部分户外健身器材的活动关节处也能看到同结构原理的零件，核心作用就是在两个需要相对小角度摆动的部件之间传递拉力或者压力，同时不会因为部件间的错位产生额外的侧向载荷。

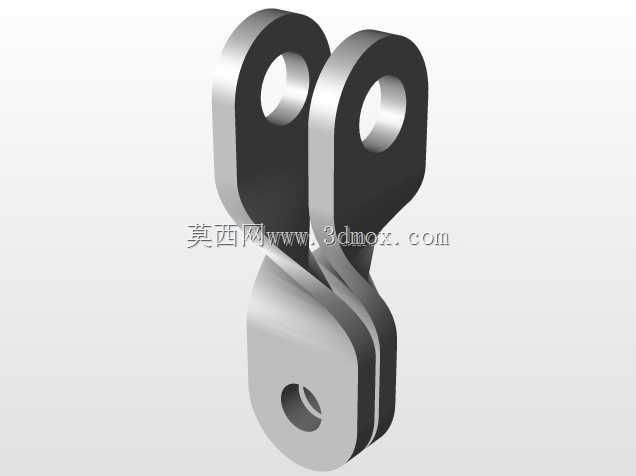

　　从结构设计思路来看，这个构件采用了分叉式的双端铰接布局，上端是平行的双片耳板结构，下端是单片耳板结构，这种布局的好处是装配时可以直接将上端双片卡入对应构件的单片连接端，下端单片插入另一部件的双片连接槽内，通过销轴穿接后就能形成稳定的铰接副，不会出现装配时耳板错位、销轴无法穿入的问题。设计时耳板的厚度做了等强度匹配，上端双片的单片厚度略小于下端单片厚度，保证两端耳板在同等销轴直径下的总抗剪切截面面积接近，不会出现某一端先发生强度失效的情况，同时耳板与中间连接段的过渡位置做了大圆弧过渡，没有尖锐的直角转角，避免热处理或者受载时在转角位置产生应力集中，这也是这类受力连接件设计时最需要注意的细节，很多同类型零件的失效都出现在过渡圆角位置，直角过渡会让应力集中系数提升2到3倍，大圆弧过渡可以有效降低该位置的峰值应力。

　　关于安装边界与尺寸配合，这类构件的核心配合尺寸是两端铰接孔的孔径、孔中心距，以及耳板的开口间距。上端双片耳板的内间距需要匹配所连接构件的单片耳板厚度，预留0.2到0.5mm的装配间隙，保证铰接转动时不会卡滞，同时间隙不能过大，否则会出现横向窜动，带来额外的冲击载荷；下端单片耳板的厚度需要匹配对应连接端双片耳板的内间距，同样预留合理的转动间隙。两端铰接孔的公差一般选H7或者H8，与销轴采用间隙配合，保证销轴可以顺利穿入，同时不会因为间隙过大导致铰接副晃动量超标。孔的端面需要做倒角处理，一方面去除加工毛刺，另一方面方便销轴装配时的导入，也能避免销轴端部的锐边割伤装配人员。中间的连接段采用了扭转型的截面过渡，因为上端双片耳板的平面和下端单片耳板的平面存在90度的夹角，这种扭转设计是为了适配两个连接端的安装平面方向，不需要额外增加转接件就能直接完成两个垂直方向铰接副的连接，大幅简化了整体结构的零件数量，减少了装配环节的工作量。

　　从实际使用的功能特性来看，这种结构的铰接件可以承受沿两孔中心连线方向的拉压载荷，同时允许两端的连接部件分别绕各自的销轴轴线转动，也能补偿一定范围内的安装角度偏差，比如在机架焊接存在轻微变形、安装孔位存在少量位置误差时，不需要强行校正构件就能完成装配，降低了现场安装的难度。在维护层面，这种一体式的铰接构件没有额外的组装零件，只要定期检查销轴的磨损情况、在铰接位置加注润滑脂就能保证长期稳定运行，不会出现分体式连接件容易松动脱落的问题。设计建模时需要注意耳板孔的同轴度要求，上端双片耳板的两个铰接孔必须保证同轴，下端单片耳板的铰接孔轴线要与上端孔轴线保持平行，否则穿入销轴后会出现卡滞，转动阻力大幅提升，甚至会在运行过程中掰弯销轴。另外耳板的外轮廓做了圆弧收边，没有突出的棱角，一方面是减少零件的整体重量，另一方面也避免安装维护时棱角划伤操作人员，同时在构件摆动过程中不会和周边的其他零部件发生干涉。

　　在选型适配时，需要根据实际承受的最大工作载荷来确定耳板的厚度、孔的直径以及两孔的中心距，一般来说铰接孔的直径要大于等于耳板厚度的1.2倍，保证销轴的抗剪切强度足够，耳板的孔边到外边缘的距离要大于孔径的1.5倍，避免耳板在受拉时从孔边位置撕裂。这种双铰接结构的构件相比单耳板的刚性连接件，环境适应性更强，在有振动、冲击载荷的工况下，铰接处的微小转动可以缓冲一部分冲击能量，延长整体结构的使用寿命，也能降低连接螺栓、销轴的疲劳失效概率。
