工业铝型材配套安装连接固定支架

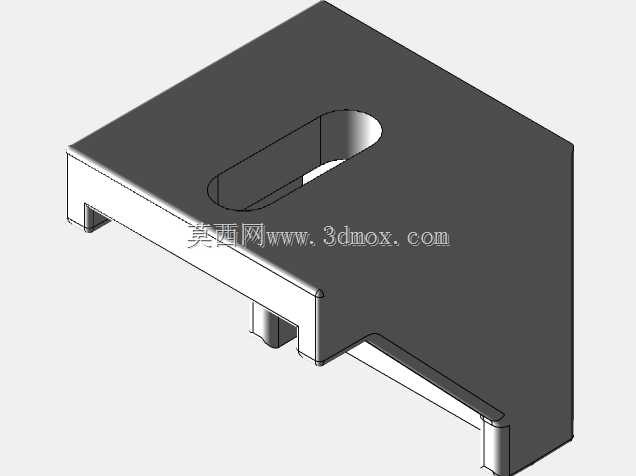

　　这款支架是专门适配工业铝型材框架体系的连接固定构件，在自动化生产线外围防护栏搭建、设备机架层板安装、型材框架侧装附件固定、流水线工位辅助构件挂载这类场景里，是非常常用的配套零件。日常做铝型材框架设计的时候，很多人会忽略这类小连接件的结构合理性，要么直接用角码凑数，要么现场打孔改装，最后装完要么出现安装间隙，要么后期受力出现滑移，反而增加现场调试的工作量。从结构上看，这款支架采用L型折弯主体结构，竖直面用来贴靠铝型材的槽面，水平面用来承托需要固定的附属构件，不管是承托小型传感器安装板、走线槽固定座，还是框架上的小型亚克力挡板、工位置物托板，都能提供稳定的支撑力。支架顶面开有长圆形腰型孔，这个设计是专门针对铝型材安装的公差适配做的，

　　现场安装的时候不用严格对准单孔位，可以顺着腰孔的长度方向调整安装位置，抵消型材切割长度误差、T型螺母预装位置偏差带来的装配错位问题，不用反复松拧螺母调整位置，能大幅提升现场装配的效率。支架的折弯边缘做了小圆角过渡处理，没有尖锐的冲切毛边，安装的时候不会划伤操作人员的手套，也不会刮破附在型材表面的走线护套，细节处理符合工业装配的安全要求。支架下部的两个卡接凸爪，是直接卡入铝型材的标准槽口内的，安装的时候先把凸爪对准型材槽位滑入，就能提前给支架做预定位，不用全程用手托着支架拧螺丝，单人就能完成安装操作，对于高空搭建型材框架的场景来说，这种预定位结构能降低安装的操作难度。从安装边界来看，

　　这款支架适配市面上主流的欧标20/30/40系列铝型材槽宽，竖直安装面的高度刚好覆盖型材单槽的有效安装区间，不会突出型材表面影响其他附件的安装，水平面的承托宽度足够承载常规的小型附属构件，不会因为承托面过窄导致固定件出现翘边。设计的时候特意控制了支架的整体厚度，在保证足够结构强度的前提下，不会因为支架过厚导致安装后构件和型材表面出现过大间隙，不用额外加垫片调整间隙。受力层面，这款支架的折弯处做了加强压筋处理，长期承托5kg以内的附属构件不会出现折弯变形，竖直面和型材贴合的位置做了平面度处理，安装后和型材表面完全贴合，不会出现倾斜导致的受力不均。在实际设备改造场景里，这类支架还能用来临时固定小型气动元件的安装座、

　　设备旁的操作按钮盒固定支架，不用在铝型材上额外打孔，不会破坏型材本身的结构强度，后期调整位置的时候只要松开T型螺母就能滑动调整，适配产线频繁迭代调整的需求。很多刚入行的结构设计人员做铝型材框架的时候，总想着把所有连接都做定制加工，反而忽略这类标准支架的通用性，其实合理选用这类成熟的连接构件，既能降低设计绘图的工作量，也能减少后期加工的成本，现场装配的容错率也更高。这款支架的结构没有多余的设计，每一处结构都是围绕铝型材安装的实际痛点做的，腰型孔的长度、卡爪的尺寸、折弯的角度，都是经过实际装配验证的，不会出现装不上、卡不紧、调不动的问题，不管是做标准设备的批量机架，还是做非标自动化设备的定制框架，都能直接选用，不用反复修改结构适配。
