紧凑型皮拉尼电容真空计结构设计

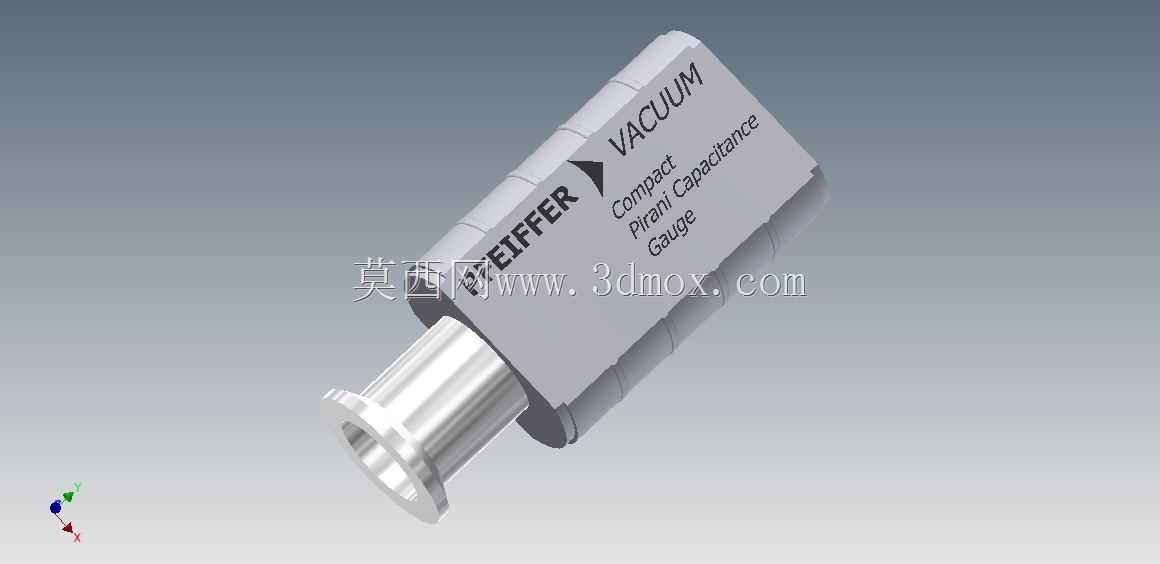

　　在真空获得与真空工艺类设备的配套设计中，真空度测量部件的选型与安装适配，是整套真空系统搭建过程中容易被忽略但直接影响工艺稳定性的环节。这款紧凑型皮拉尼电容真空计的三维结构，完全围绕真空系统的实际安装工况做了细节还原，从接口形式到本体外形的尺寸边界，都能直接用于真空管路、真空腔体的装配干涉校验，不用在选型阶段反复向供应商索要安装图纸核对空间。

　　从实际应用场景来看，这类复合原理的真空计覆盖了从粗真空到高真空段的连续测量，不像单一皮拉尼规在高真空段误差陡增，也不像纯冷规在低真空段容易出现测量偏移，很适合中小型真空腔体、实验室真空台、小型镀膜设备、真空干燥装置这类不需要拆分多段测量的场景，单只规就能覆盖全工艺段的真空度监测需求，减少腔体上的开孔数量，也就降低了真空泄漏的潜在风险点。

　　结构设计上，这款规的测量端采用DN25 KF快装法兰接口，这是中小口径真空管路最通用的连接形式，配套对应的KF25卡箍与中心支架就能完成密封安装，不需要焊接法兰，后期维护拆卸也很方便，不管是铝合金真空腔体还是不锈钢管路，都能快速适配。法兰连接端的密封面做了标准的凸台结构，和标准KF法兰的密封槽尺寸完全匹配，安装时不会出现O圈压偏、密封失效的问题。

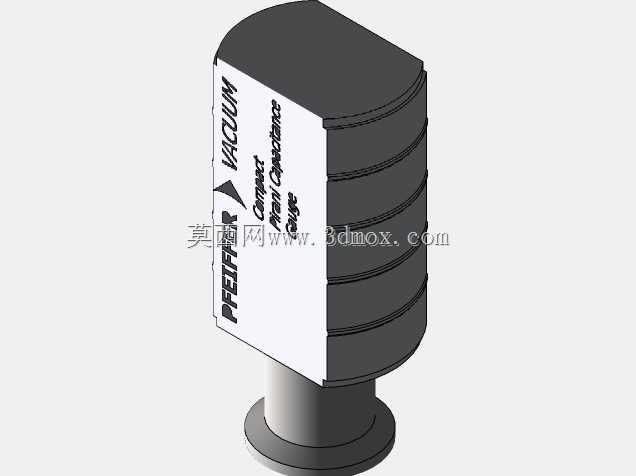

　　规体本体采用方型截面的柱式结构，相比传统圆柱型真空规，方型外壳在安装时更容易做防转固定，不会因为接线拉扯导致规体跟着转动，拉扯到内部测量引线。本体上的标识区域做了凹陷的铭牌位，实际生产中可以直接粘贴参数铭牌或者激光打标，不会因为长期在车间环境使用出现标识磨损脱落的问题。电气连接端在规体尾部，采用轴向出线的结构，接线后线缆顺着规体轴线方向延伸，不会在径向额外占用安装空间，对于腔体侧面安装空间局促的场景，这种出线形式能大幅降低对周边管路、阀件的空间干涉。

　　做三维建模的时候，特意还原了规体上的散热筋结构，别小看这几道不起眼的凸起，真空规工作时内部测量元件会产生一定热量，如果规体紧贴高温腔体安装，热量散不出去会导致测量元件温漂变大，测量数值出现偏差，这几道散热筋能增加规体和周边空气的接触面积，提升自然散热效率，哪怕是安装在临近烘烤加热位的腔体接口上，也能维持规体内部的工作温度稳定。

　　安装边界的尺寸还原是这个模型最实用的部分，从法兰密封面到规体尾部的总长度、方型本体的对边宽度、法兰的定位台阶尺寸，都按照实物的安装尺寸做了1:1还原，在做真空系统总装设计的时候，直接把这个模型装配到对应的KF25接口上，就能提前检查规体尾部和周边的机架、管路、阀件有没有干涉，不用等实物到场才发现安装空间不够，临时改管路走向。尤其是在做集成度很高的小型真空设备时，每一个外接部件的空间占用都要精确计算，差个十几毫米可能就会导致外罩装不上，或者接线操作空间不足。

　　从功能特性上来说，皮拉尼电容复合的测量原理，是通过皮拉尼电阻测量低真空段的气体热传导变化，通过电容薄膜元件测量高真空段的压力差，两个测量单元集成在同一个规体内，共用一个真空接口，相比分开安装两只规的方案，不仅减少了腔体开孔，还缩短了测量管路的长度，降低了测量滞后性，真空度变化的响应速度更快，对于需要快速抽真空、实时监测真空度变化的工艺环节，这种响应速度的提升能让工艺控制更精准。

　　另外，这款规的结构设计没有多余的突出部件，整体外形规整，在做设备外罩开孔的时候，只需要按照规体的截面尺寸预留对应的过孔就行，不用为异形结构单独设计避让位，加工外罩的时候更省工时。安装时的操作空间也做了适配，法兰卡箍的拧紧位置和规体本体之间预留了足够的扳手操作空间，不用专门用特制的薄型卡箍，标准的KF卡箍扳手就能顺利完成拧紧操作，现场安装的工人不需要特殊培训就能完成装配。

　　在真空系统的日常维护中，这类紧凑型真空计的拆卸也很方便，因为整体长度较短，拆卸时不需要挪动周边的其他管路部件，松开卡箍就能直接把规从接口上拔下来，清洁或者校准的时候都很省事。模型里还原的法兰端滤网结构，也对应了实物里的防污染设计，能阻挡腔体里的工艺粉尘、挥发物直接进入测量腔，延长规的校准周期和使用寿命，在做有粉尘产生的真空工艺比如真空焊接、真空干燥场景下，这个结构能大幅降低规的故障概率。
