紧凑型冷阴极真空压力计结构设计

　　在真空获得与真空应用系统的搭建过程中，真空度的实时检测是保障工艺稳定、设备运行安全的核心环节，这款紧凑型冷阴极压力计，主要面向中高真空区间的测量场景，适配各类需要紧凑安装空间的真空设备，从实验室小型真空试验台到工业级半导体镀膜设备、真空热处理炉、电子束加工设备的真空腔室检测点位都能适用。不同于热阴极电离规需要加热灯丝的结构，冷阴极规依靠 Penning 放电原理实现真空度测量，不存在灯丝烧损、氧化失效的问题，在含有少量工艺气体、轻微粉尘的真空工况下，使用寿命远高于传统热阴极规，日常维护成本更低，抗冲击与振动的性能也更优，适合工业现场复杂的安装环境。

　　这款压力计的接口采用DN 40 CF法兰设计，也就是常说的刀口法兰，是高真空系统中最通用的标准连接形式，法兰密封面采用无氧铜垫密封结构，安装时法兰端面的刀口会嵌入铜垫形成可靠的金属静密封，能够承受1e-8Pa级别的超高真空漏率要求，完全覆盖冷阴极规的测量量程区间。建模过程中严格遵循CF40法兰的标准尺寸规范，法兰外径为70mm，螺栓孔中心圆直径58.7mm，均布6个M8螺栓过孔，刀口密封面的直径、角度、深度都按照真空法兰的通用公差要求做了还原，保证模型导入装配后，能够直接和真空系统中的标准CF40接口、三通、弯头、阀门等零部件完成配合，不会出现安装干涉、密封面错位的问题。

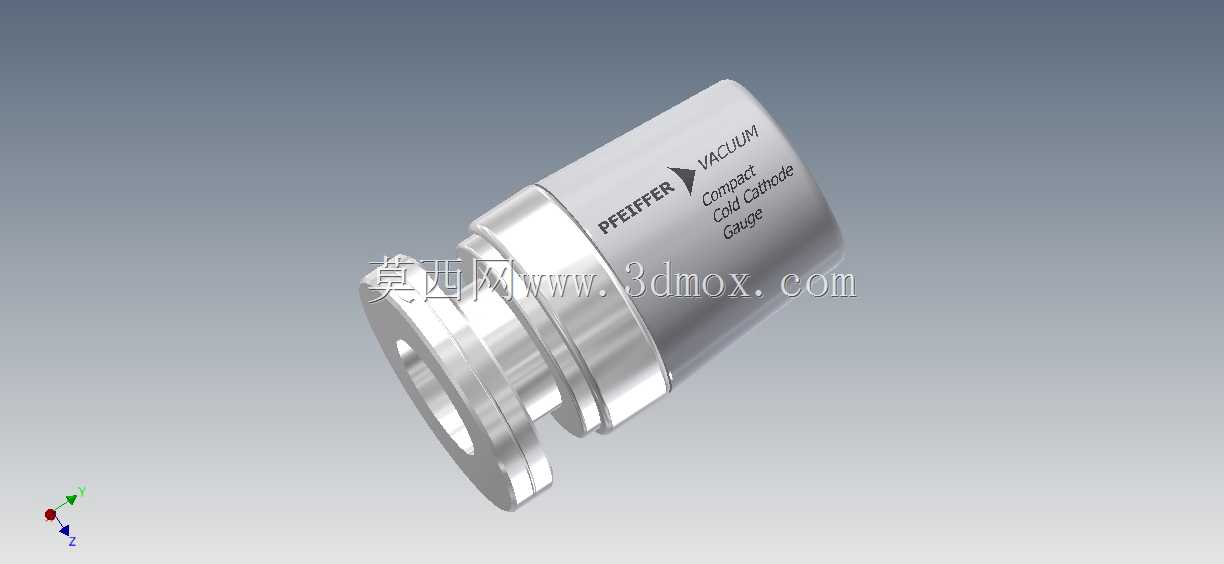

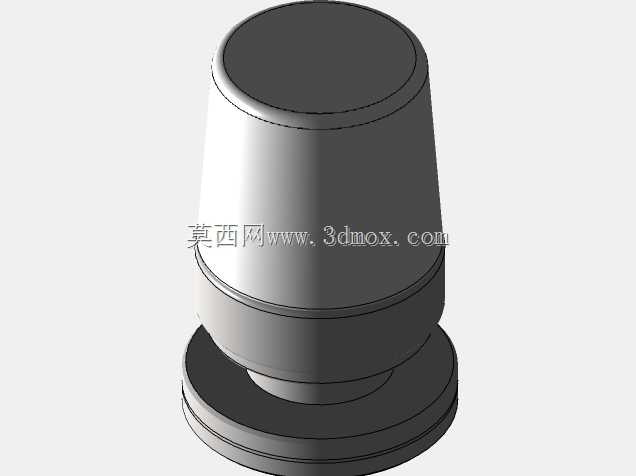

　　从整体结构来看，这款压力计采用同轴式布局，测量探头部分与法兰接口直接集成，电子元件与高压驱动模块封装在圆柱形的金属外壳内，整体轴向长度控制在120mm左右，最大外径45mm，相较于同量程的其他真空规，体积缩小近三分之一，特别适合安装在真空腔室侧壁空间局促、周边有其他管路或布线的点位，不需要额外预留大尺寸的操作空间。外壳表面做了拉丝钝化处理，既能够抵抗真空环境下的少量工艺气体腐蚀，也可以避免金属外壳在高压工作时产生尖端放电，影响测量稳定性。外壳上的标识区域预留了型号、参数、品牌标识的印刷位置，和实物的外观细节保持一致。

　　建模时对内部的核心结构做了合理简化，冷阴极规的阳极环、阴极筒、磁钢组件的相对位置都按照实物的装配关系做了还原，能够直观展示放电腔室的空间布局，方便做设备结构评审时，讲解真空测量的工作原理，也可以用于真空系统的管路碰撞检查，提前预判安装时规管与周边部件的空间冲突。规管的电气接口设置在外壳尾端，采用标准的圆形航插接口，建模时预留了航插的安装位置与接线空间，方便后续做整机布线时规划线缆走向，避免线缆弯折半径不足、与其他运动部件干涉的问题。

　　在实际设备选型中，这类紧凑型冷阴极规常作为粗抽泵与高真空泵之间的过渡真空检测，也可以直接安装在主腔室上作为工作真空度的实时监测元件，搭配真空计控制器可以实现真空度的数字显示、阈值报警、联锁控制等功能，当腔室真空度达不到工艺要求时，自动切断加热、高压、电子枪等部件的供电，避免工艺失败或者设备损坏。建模过程中特意还原了规管与法兰连接的焊接过渡段，这个位置是真空规的主要漏点之一，实际生产中采用氩弧焊连续焊接，焊缝做氦质谱检漏，建模时保留了焊缝的凸台结构，方便后续做有限元分析时，评估焊接位置的应力分布，优化焊接工艺参数，减少焊接变形导致的法兰密封面平面度超差问题。

　　不同于热传导类真空计只能测量低真空区间，冷阴极规的测量范围可以覆盖1e-1Pa到1e-7Pa，基本覆盖了大部分工业真空应用的工作区间，不需要在同一个腔室上安装多个不同量程的规管，减少了腔室的开孔数量，也就降低了真空泄漏的风险，同时也节省了设备成本。这款模型的结构细节还原度较高，所有安装尺寸都遵循通用真空标准，既可以用于真空设备的整机装配设计、管路布局校验，也可以作为教学演示模型，讲解冷阴极真空计的结构与工作原理，帮助初学者快速掌握高真空测量部件的安装要点与选型注意事项。在做真空系统布局时，要注意规管的安装方向，尽量让规管的轴向与重力方向保持平行，避免腔室内的颗粒物、工艺冷凝物掉入规管的放电腔室内，污染电极导致测量失准，建模时也在法兰连接位置做了定位标记，方便装配时快速找正安装方向，减少现场安装的调整时间。
