多接口球形真空腔体结构设计

　　在真空实验、半导体制程、薄膜沉积这类对环境压强有严苛要求的场景里，真空腔体是整套系统的核心承压载体，这款多接口球形真空室的设计，完全围绕高真空工况下的应力分布、管路拓展需求展开。不同于常规圆筒形腔体的焊缝应力集中问题，球形腔体的曲面结构能让内外压差产生的应力均匀分散在整个壳体壁面，同等壁厚条件下，球形结构的承压能力比同直径圆筒腔体高出近40%，在高真空甚至超高真空工况下，能有效降低壳体形变风险，减少长期使用后的微漏概率。

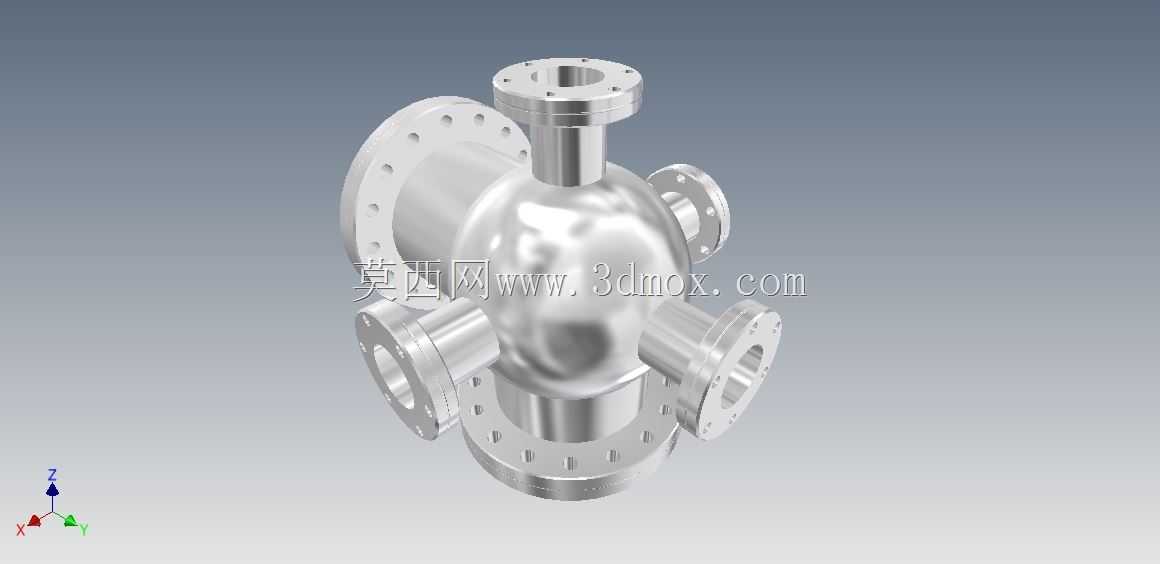

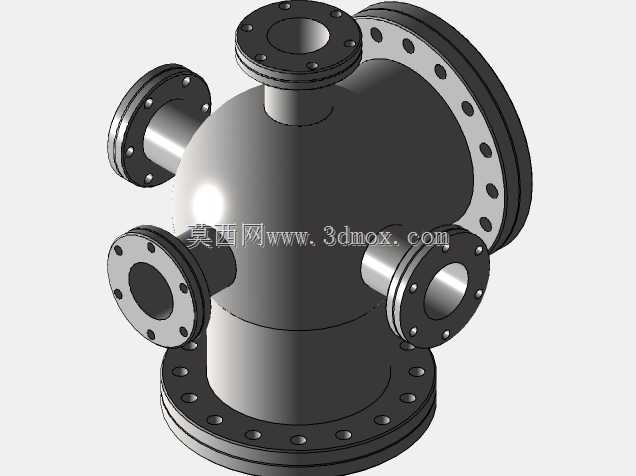

　　接口配置上，这款腔体设置了2个DN100规格的CF法兰接口、4个DN40规格的CF法兰接口，不同通径的接口对应不同的系统功能：大口径DN100接口通常用于连接大抽速的真空泵组、大尺寸工件传样通道或者观察视镜，满足大流量抽气、大尺寸样品进出的需求；小口径DN40接口则用于接装真空规管、气路注气组件、电极馈通、冷却管路或者小型检测探头，多接口的分布式布局，能避免管路在腔体单侧堆叠，给现场安装预留足够的操作空间，也能减少管路弯折带来的流阻损失。CF法兰采用的是刀口密封结构，配合无氧铜垫片就能实现10^-8Pa量级的超高真空密封，接口法兰的端面平面度、螺栓孔位置度都严格遵循真空法兰的通用公差要求，安装时不需要额外加工适配，能直接和同规格标准真空组件对接。

　　设计过程中首先确定的是腔体的球心基准，所有接口的法兰端面都垂直于对应方向的球半径方向，保证每个接口的安装基准统一，避免法兰面倾斜导致的密封失效。接口的排布上，两个DN100接口沿球体竖直轴线对向布置，分别位于球体的上下端，上端接口可用于接装观察窗或者顶部进料组件，下端接口可连接主抽气管道或者底部排液、排杂结构；四个DN40接口沿球体水平周向均匀分布，相邻接口的轴线夹角为90度，这种对称排布一方面能平衡腔体的整体重量，避免安装后重心偏移，另一方面也方便实验过程中从不同方位接装检测设备，不需要额外调整腔体朝向。

　　安装边界方面，所有接口的法兰螺栓孔都采用跨中布置方式，和行业通用真空组件的安装孔位完全匹配，现场安装时不需要重新配打孔位。腔体下端的大口径法兰可作为主安装支撑面，配套对应的支架就能实现立式安装，也可以根据现场布局选择侧装，利用水平方向的法兰作为支撑点。壳体壁厚的选取经过了压差载荷校核，在承受0.1MPa的外部大气压载荷下，壳体的最大形变值控制在0.02mm以内，完全满足高真空工况下的密封形变要求，不会因为壳体形变导致法兰面错位、密封垫片压合不均的问题。内壁采用整体抛光处理，减少表面的气体吸附面积，能有效缩短抽真空时的出气时间，提升系统的极限真空度，同时光滑的内壁也不容易残留工艺介质，方便腔体使用后的清洁维护。

　　在实际应用中，这类球形真空室常被用于高校真空实验平台、小型等离子刻蚀设备、真空镀膜试验装置中，相比定制化的异形腔体，标准化的接口配置能大幅降低系统搭建的适配成本，用户可以根据自身的工艺需求，在不同接口上灵活搭配真空泵、真空计、样品台、加热组件等功能部件，不需要对腔体本身进行二次加工。球形结构的内部空间利用率也更优，没有圆筒腔体两端封头的死角区域，腔体内的气流场更均匀，抽气过程中不会出现局部气流涡旋，能更快达到目标真空度，对于需要均匀气流场的工艺场景，比如等离子体处理、化学气相沉积试验，这种均匀的内部流场能有效提升工艺一致性。
