电机控制用逆变器壳体结构三维设计

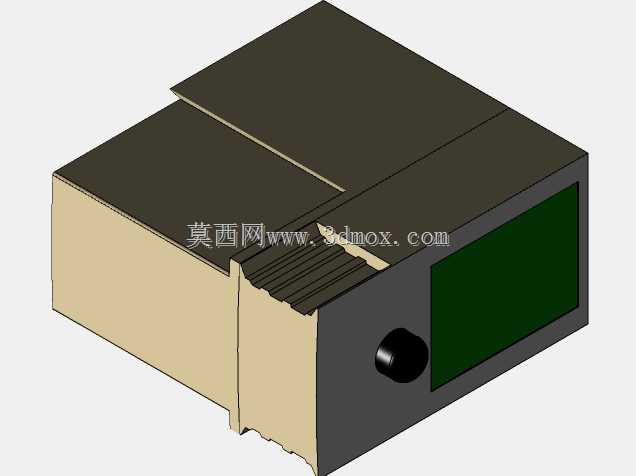

　　在工业传动控制场景里，这类逆变器是电机调速驱动链路里的核心执行部件，日常会配套在生产线输送辊道、小型风机水泵驱动、机床辅助进给轴这类需要宽范围调速的电机负载侧，承担直流转交流、输出调频调压电能的核心作用，区别于大型传动柜式逆变器，这款紧凑型结构更适配分布式安装的小功率电机点位，不需要额外占用独立电气柜安装空间，可就近固定在电机旁的设备机架上，大幅缩短动力输出线缆长度，减少线损带来的效率折减。从结构设计逻辑来看，整个壳体采用分体拼接式布局，主体分为散热基座、上盖、操作面板三个核心装配段，散热基座段直接贴合内部功率模块的安装面，壳体侧壁预留的多道平行散热齿结构，不需要额外加装独立散热风扇，依靠自然对流就能满足小功率工况下的散热需求，

　　避免风扇带来的积尘、寿命短板问题，适合粉尘浓度偏高的车间加工场景使用。操作侧的布局完全贴合现场调试人员的操作习惯，嵌入式安装的显示面板预留了标准的数码屏安装槽位，可直接配套常规的参数显示模组，实时展示输出频率、电流、故障代码等运行参数，旁侧的旋钮安装位对应参数调节、启停控制的操作部件，旋钮突出壳体表面的高度做了限位设计，既保证操作时的旋钮行程足够，又避免设备搬运、安装过程中磕碰导致旋钮断裂。安装边界方面，整个壳体的外形做了棱角钝化处理，所有拼接缝处都预留了密封胶条的安装槽，可达到基础的防尘防溅等级，适配车间日常的清洁冲洗、粉尘飘落的使用环境，壳体底部预留的四个安装固定孔位采用沉头设计，固定螺丝不会突出壳体底面，

　　保证安装后设备与安装面完全贴合，不会出现安装翘曲导致的壳体拼接缝变形问题。上盖与散热基座的连接采用侧边卡扣加内部螺丝的双重固定方式，日常维护时拆开侧边卡扣就能快速打开上盖排查内部接线问题，不需要完全拆下所有固定螺丝，减少现场维护的零件掉落风险。接线端口区域做了内凹式设计，所有动力线、信号线的接线端子都藏在壳体的内凹腔体内，外接线缆接上后，线缆接头不会突出壳体外轮廓，避免设备在狭窄机架空间安装时，线缆接头被旁边的结构件挤压变形导致接触不良。从实际选型适配的角度，这款结构的逆变器适配额定功率在数千瓦级的三相异步电机、小型伺服电机的驱动需求，在轻工生产线、小型输送设备、配套加工专机里的应用占比很高，结构设计时充分考虑了现场安装的容错空间，

　　安装孔位的公差带预留了足够的调整余量，就算现场安装板的固定孔位存在小范围的加工偏差，也能顺利完成固定，不需要二次扩孔调整。壳体的材质选型上，散热基座采用导热性较好的金属材质，上盖部分采用轻量化的绝缘材质，既保证整体结构的强度，又能控制整体重量，单人就能完成设备的搬运与安装作业，不需要额外的吊装辅助。操作面板的显示区域做了下沉式保护边，就算有工具从操作面滑落，也会先碰到保护边，不会直接砸到显示面板表面，降低现场使用时的面板破损概率。
