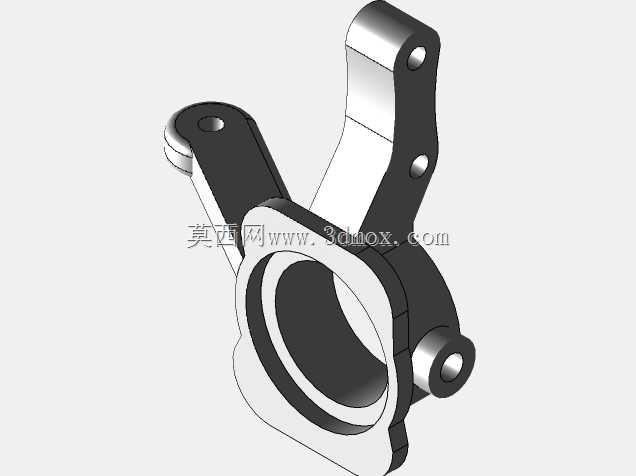

该构件为汽车转向系统中与车轮配套安装的指关节类连接部件,日常应用场景覆盖乘用车辆、商用车辆的底盘转向传动链路,是连接车轮轮毂支架与转向拉杆、下摆臂的核心受力构件,直接承担车辆转向过程中的载荷传递、角度限位以及行驶过程中路面冲击载荷的缓冲传导作用。从实际装车用途来看,该部件需要在车辆转向时同步带动车轮完成指定角度的偏转,同时在车辆经过颠簸路面时,配合悬架系统吸收部分纵向与横向的冲击载荷,避免转向拉杆直接承受硬冲击造成形变失效。
从功能特性层面分析,该构件采用多铰接点的结构布局,主体设置有大尺寸中心通孔用于适配车轮轮毂轴承的安装定位,三个分布在不同延伸臂上的铰接孔分别对应连接转向拉杆、下摆臂以及减震器下支架,各铰接孔的同轴度公差控制在0.02mm以内,保证装配后各连接部件转动顺畅无卡滞。构件主体的臂部结构采用变截面设计,在铰接点受力集中区域做了局部加厚处理,非受力区域通过合理的材料去除实现整体轻量化,在保证结构强度满足GB/T 13043汽车转向节强度要求的前提下,尽可能降低构件自身重量,减少底盘簧下质量,提升车辆行驶的操控响应性。
设计思路上,该构件优先遵循载荷传递路径最短的原则进行结构排布,中心轴承安装孔作为核心基准,所有延伸臂的走向完全匹配转向过程中的力流方向,避免出现结构应力集中的锐角转角,所有臂部与中心基座的连接位置均采用大圆角过渡,圆角半径根据相邻臂的受力大小设置在R5-R12区间,从结构根源上降低交变载荷作用下的疲劳断裂风险。铰接孔内部均设计有衬套安装位,预留的衬套压装间隙控制在0.01-0.03mm,既保证衬套压装后的固定强度,又避免过盈量过大造成衬套内孔形变影响销轴转动。构件表面的安装定位凸台均做了平面度处理,平面度公差不大于0.05mm,保证连接部件安装后贴合紧密,不会出现装配间隙造成的行驶异响。
外形尺寸与安装边界方面,该构件中心轴承孔的公称直径适配常规家用乘用车的轮毂轴承尺寸,整体外轮廓在转向极限角度下不会与周边的刹车卡钳、减震器筒身发生运动干涉,各铰接点的中心距严格匹配对应车型的转向梯形参数,保证车辆转向时内外轮的转角关系符合阿克曼转向几何要求,减少轮胎的异常磨损。安装时中心孔与轮毂轴承的配合采用过渡配合,通过端面的螺栓孔实现轴向固定,各铰接点通过销轴与对应连接部件铰接,销轴安装后配套开口销进行防松处理,满足车辆行驶过程中的振动工况下的连接可靠性要求。构件的材料选用通常为40Cr调质处理,表面进行喷丸强化处理,提升构件的抗疲劳性能,能够承受复杂交变载荷下的长期使用需求,适配多数前置前驱以及前置后驱车型的前桥转向结构安装使用。
