带自耦变压器的台式灯泡限流测试装置

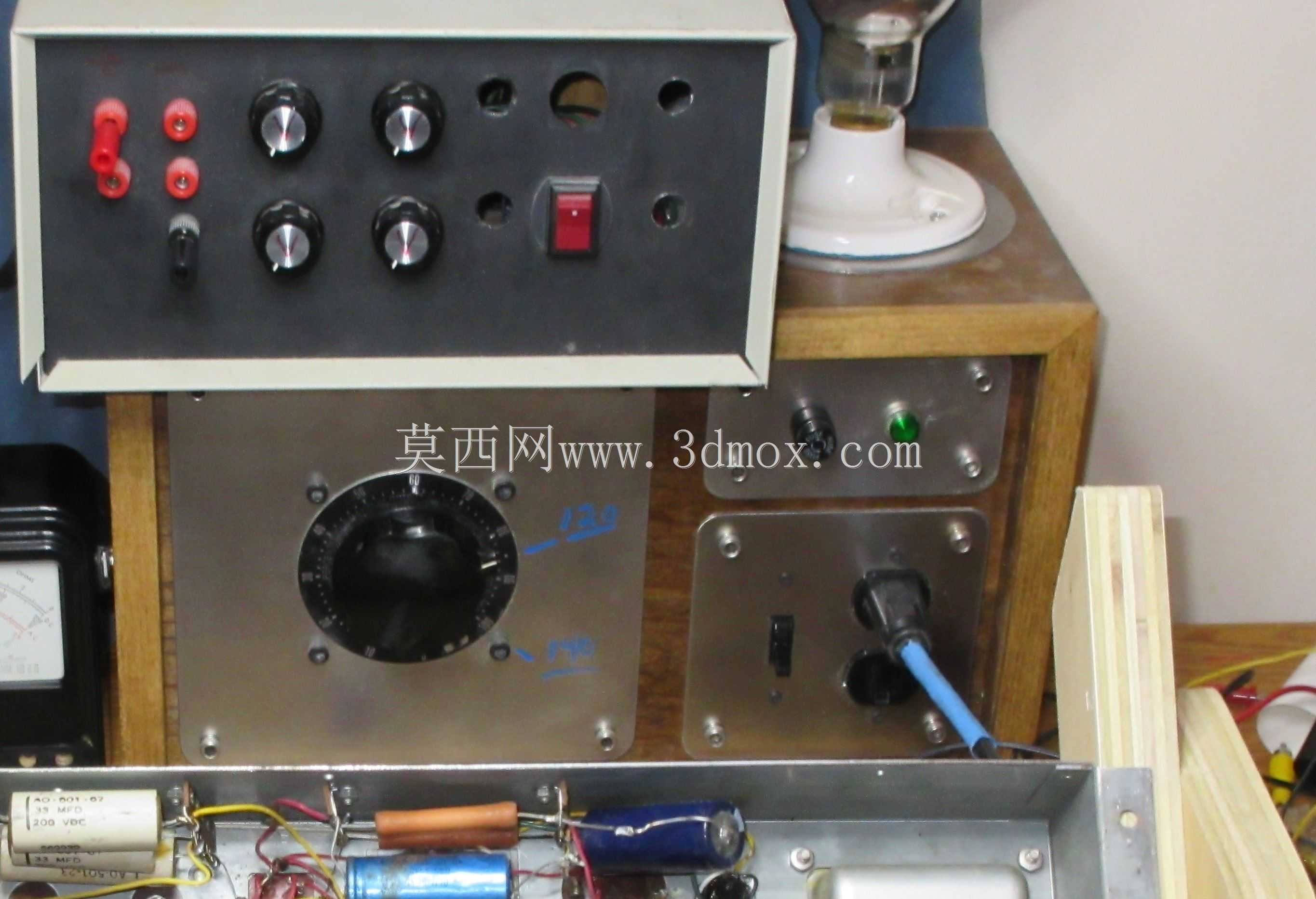

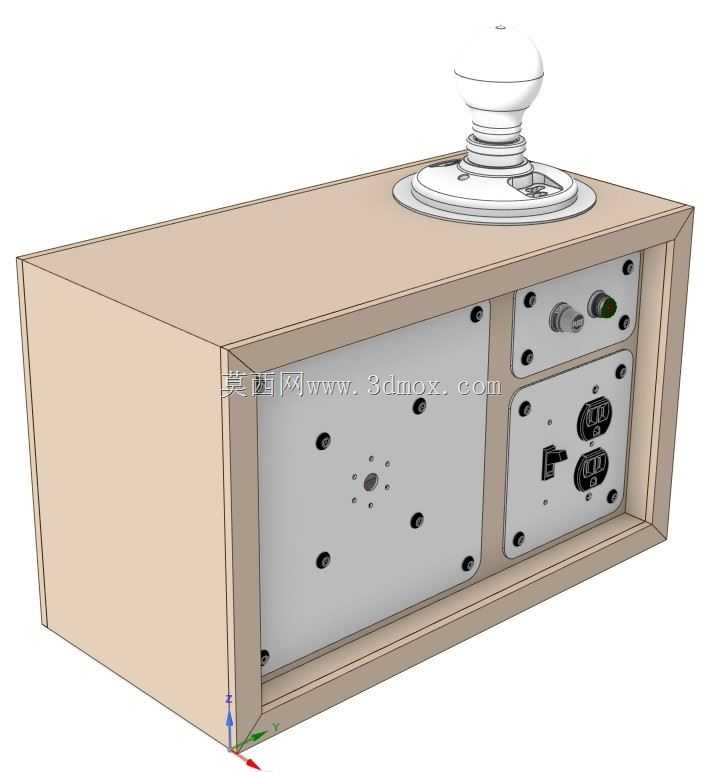

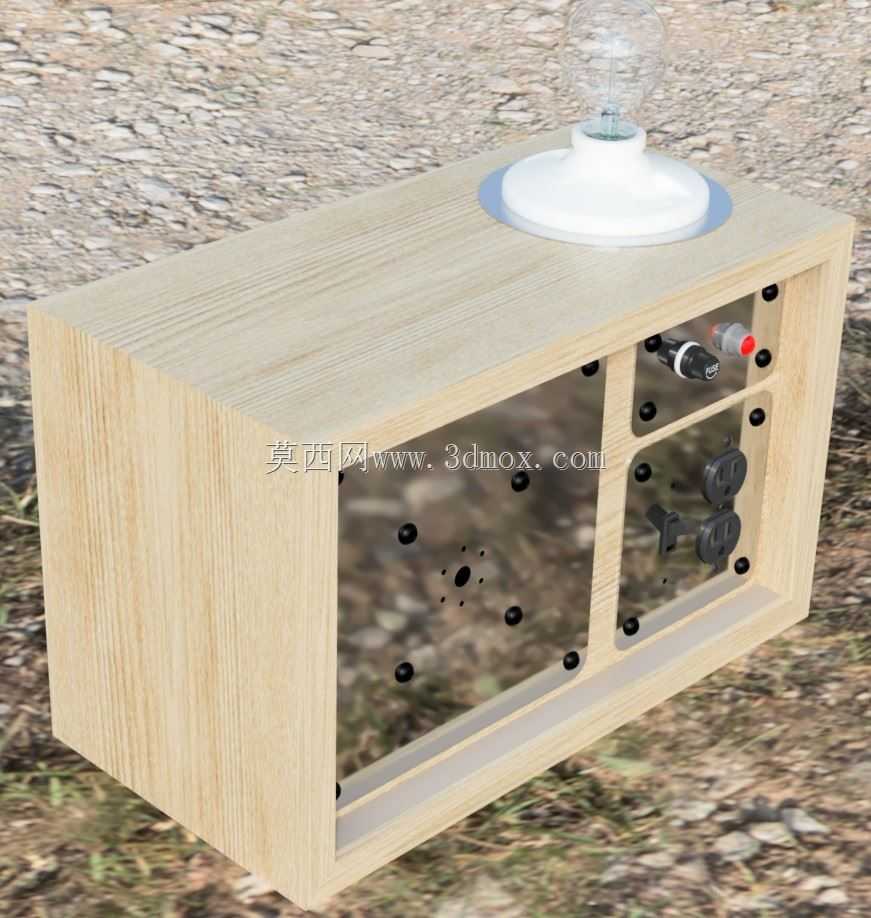

　　设备核心调压单元采用STACO 501自耦变压器，同时集成了1:1变比的房屋级隔离变压器，这一设计思路是从作业安全角度出发：自耦变压器本身输入输出端不做电气隔离，操作人员接触输出侧带电部件时存在触电风险，加入隔离变压器后，输出侧与市电电网完全隔离，测试过程中调整接线、触碰灯泡电极时的安全系数大幅提升，这也是很多自制调压测试台容易忽略的设计细节。前面板的操控布局完全按照日常测试的操作逻辑排布：左侧的红色接线端子为测试输出端，分为不同电流等级的接线柱，可适配不同功率的灯泡负载接线需求；中间区域的四个旋钮分别对应调压微调、调压粗调、输出电流限制阈值调整以及负载通断控制，下方的大尺寸自耦变压器调节手轮突出于金属面板安装，转动阻尼适中，在电气维修、电子元器件老化测试以及 vintage 灯具修复的作业场景里，经常需要对灯泡类负载进行可调压供电测试，避免直接接入市电导致过流烧毁待修器件，或是无法复现不同电压下的灯泡工作状态，这款集成STACO 501自耦变压器的台式Dim灯泡测试仪，就是针对这类作业需求开发的专用测试工装。从结构设计来看，整机采用分层堆叠的台式布局，下部承托结构选用0.75英寸厚度的Purebond橡木胶合板裁切组装，板材裁切后边缘做0.06英寸的倒角处理，避免装配和使用过程中划伤操作人员，外露的金属结构件统一采用不锈钢材质加工，兼顾结构强度与长期使用的抗锈蚀能力，适合车间、维修工作台等多尘、偶尔有液体泼溅的作业环境。

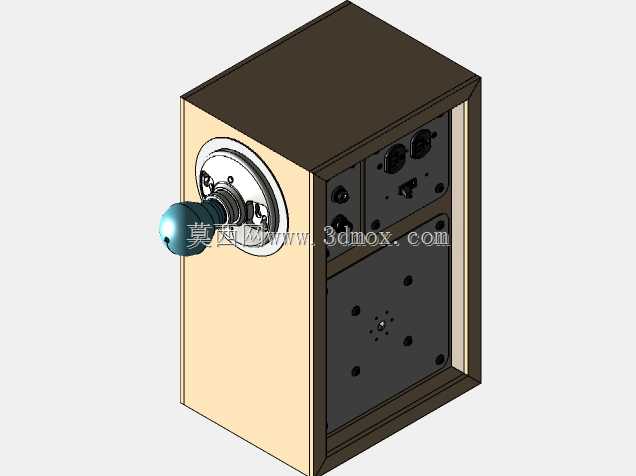

　　调压过程中可以平滑改变输出电压，从0V到市电全范围连续可调，能够模拟灯泡在欠压、额定电压、轻微过压下的不同工作状态，观察灯丝发光情况判断灯泡老化程度、匹配对应的调光电路参数。面板右侧设置的红色船型开关为整机电源总开关，搭配下方的电源指示灯，设备通电状态一目了然，避免下班离岗后设备长期空载通电带来的安全隐患。设备上部预留了标准螺口灯座的安装位，可以直接拧入常见的E26、E27规格螺口灯泡进行测试，不需要额外外接接线，临时测试小功率灯泡时操作效率更高；下部的开放式接线区域预留了足够的走线空间，大尺寸的功率电阻、滤波电容等元件直接固定在金属底板上，元件之间的走线间距满足低压电气的安规要求，大电流通路的导线全部采用耐高温线，

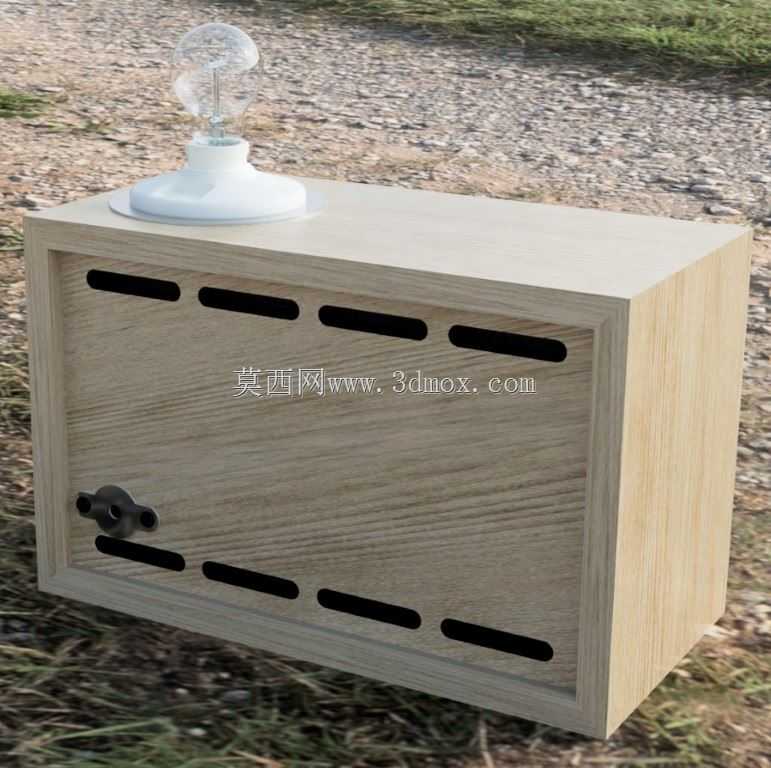

　　长期满负载工作时不会出现绝缘层老化熔化的问题。整机的外壳间隙控制在装配阶段做了针对性调整，所有面板拼接处的缝隙均匀控制在0.3mm以内，既保证了金属面板的安装定位精度，也避免缝隙过大进入灰尘杂物影响内部元件寿命；底部的聚氨酯脚垫选用普通缎面地板适配的材质，放置在木质工作台、防静电工作台面上都不会滑动，同时可以隔绝设备工作时的轻微振动，避免调压过程中设备移位。从安装边界来看，整机的台式结构不需要额外的机架固定，占用工作台面的尺寸与普通台式万用表相当，放置在常规维修工作台的边角位置即可使用，不需要对现有工作台做任何改造；内部的变压器等重型元件全部布置在设备下层重心位置，即使上部插装大尺寸的工业灯泡，整机也不会出现倾翻的问题。

　　在实际使用场景中，这款设备除了可以进行灯泡的调光测试、老化筛选，还可以作为可调压交流电源给其他小功率交流负载供电，比如测试老式交流收音机、小型交流电机的工作状态，调整自耦变压器输出电压模拟不同的电网电压波动场景，验证被测设备的电压适应范围；前面板预留的备用安装孔位，可以根据后续使用需求加装电流表、电压表，实时显示输出的电压电流参数，不需要额外外接测量仪表，进一步拓展设备的使用范围。设计过程中没有采用一体化密封外壳，而是将下部接线区域做半开放设计，也是考虑到维修改装的便利性，后续更换元件、调整电路时不需要完全拆解整机，只需要打开下部的侧盖板即可操作，对于经常需要改装测试工装的电气维修人员来说，这种结构的实用性远高于密封式的商用测试电源。
