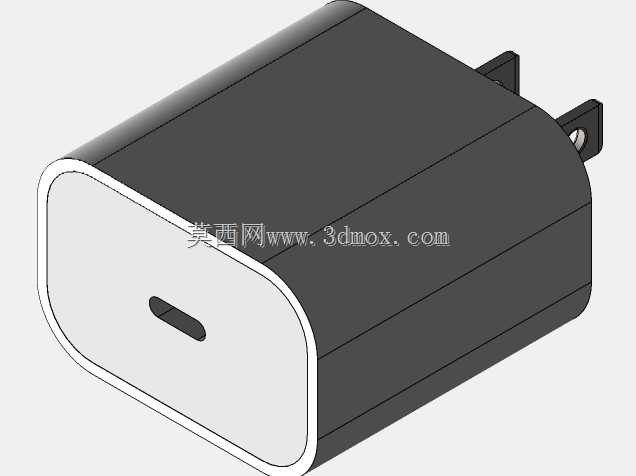

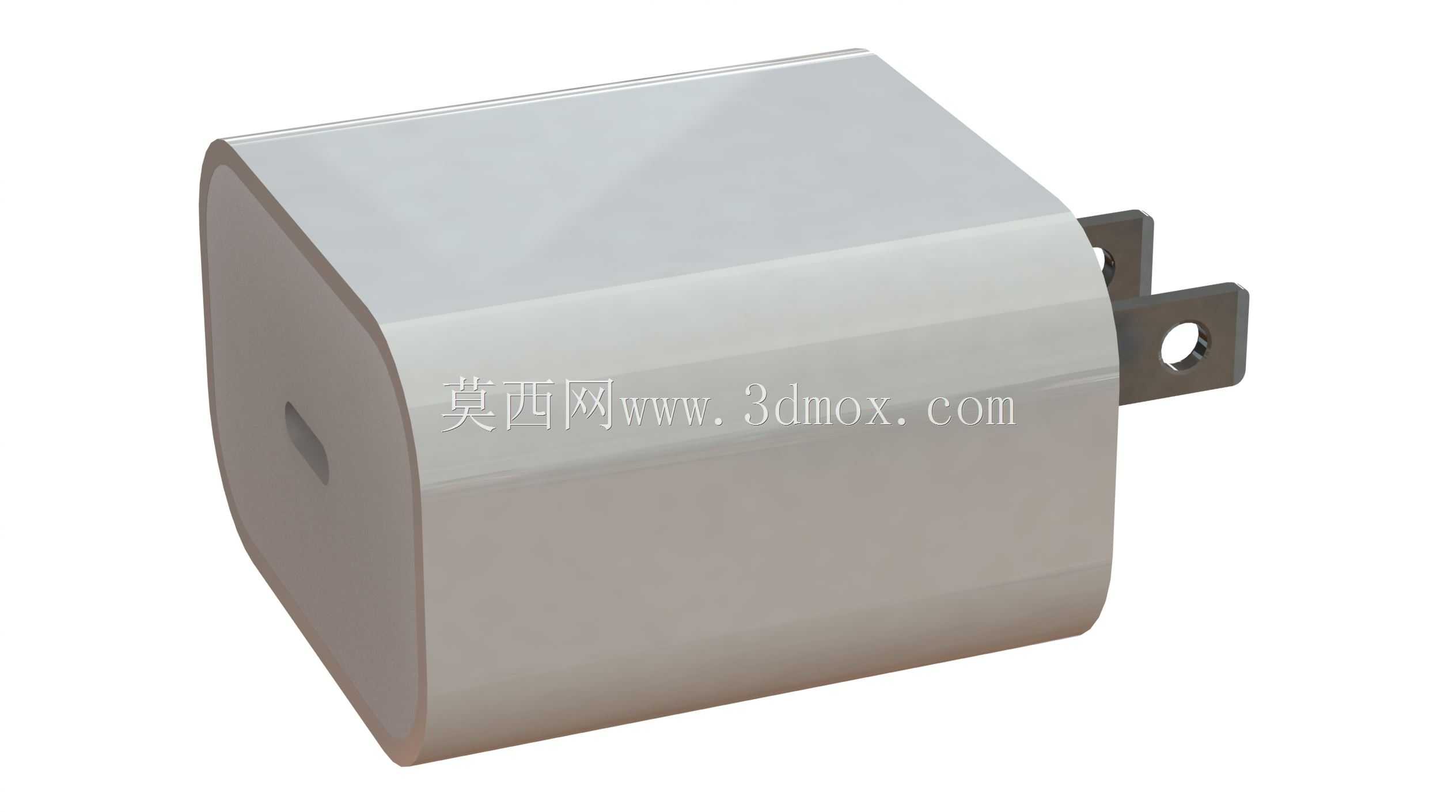

20W功率USB-C接口墙插式充电适配器结构

　　日常消费电子供电场景中，墙插式充电适配器是连接民用市电与便携数码设备的核心转换部件，这款20W功率的USB-C接口充电结构，主要面向智能手机、小型平板、无线耳机等便携数码设备的快充需求，适配常规86型墙面插座、桌面排插等常见取电场景，插脚采用美规两片式扁平插脚结构，插入插座后整体贴合墙面，不会过度突出占用额外空间，也不会干涉相邻插座位的其他插头使用。从结构设计逻辑来看，整体外壳采用高阻燃PC材质一体成型的圆角方体造型，所有棱边都做了R3以上的圆角过渡，既避免日常插拔时的锐角磕碰，也能在外壳注塑环节减少应力集中，降低长期使用后的外壳开裂风险。插脚与内部PCB板的连接采用嵌件注塑固定方式，插脚根部设计有定位凸台，

　　插入插座时的侧向受力会通过凸台传递到外壳加强筋上，不会直接拉扯内部焊点，避免多次插拔后出现插脚松动、接触不良的问题。输出端的USB-C接口设置在外壳侧面靠下位置，接口周围做了0.3mm的凸起围边，当充电线缆插头插入时，围边可以承担部分侧向掰动的外力，减少接口引脚的受力负荷，提升接口的插拔寿命。内部结构布局上，高压侧与低压侧之间预留了足够的电气间隙，满足安规要求的爬电距离，高压滤波电容、变压器、低压整流元件依次排布，散热路径通过外壳内壁的导热筋条贴合主要发热元件，将工作时产生的热量均匀传导到整个外壳表面散出，避免局部温度过高。外形尺寸方面，整体边长控制在40mm左右的方体区间，厚度约28mm，

　　插脚突出外壳表面的长度符合美规插头的标准尺寸，插入墙面插座后，外壳与墙面的间隙小于1mm，不会出现晃动松脱的情况。安装边界上，因为采用直插式结构，不需要额外的固定件，只要适配对应规格的市电插座即可使用，设计时充分考虑了不同插座的公差范围，插脚的间距、伸出长度都符合对应区域的插头标准，能兼容绝大多数合规的墙面插座、排插产品。功能特性上，20W的功率输出可以满足主流手机的PD快充协议需求，内部集成的过流、过压、过热保护电路，在输出短路、输入电压异常、内部温度超阈值时会自动切断输出，保障充电过程的设备安全。外壳的分模线设置在侧面居中位置，合模后错位量控制在0.05mm以内，表面做细磨砂处理，既不容易残留指纹，也能提升插拔时的握持摩擦力，

　　方便用户从插座上取下。在实际使用场景中，这类小体积快充适配器除了日常居家使用，也适合差旅携带，方正的造型不会在行李中占用过多不规则空间，圆角设计也不会刮蹭行李内的其他物品。结构设计时还考虑了跌落防护要求，内部核心元件周围都设计有缓冲筋位，从1米高度自由跌落到水泥地面时，外壳不会开裂，内部元件不会出现脱焊、移位的情况，满足消费类电子产品的可靠性测试标准。插脚的表面做了镀镍处理，既提升导电性能，也能避免长期使用后插脚氧化导致的接触电阻变大、发热加剧的问题。USB-C接口的引脚采用镀金工艺，提升抗氧化能力和插拔寿命，正常使用情况下可以承受超过10000次的插拔循环。外壳的装配采用超声波焊接工艺，接缝处密封性良好，日常使用中泼溅的少量水渍不会轻易进入壳体内部，提升了使用场景的适应性。
