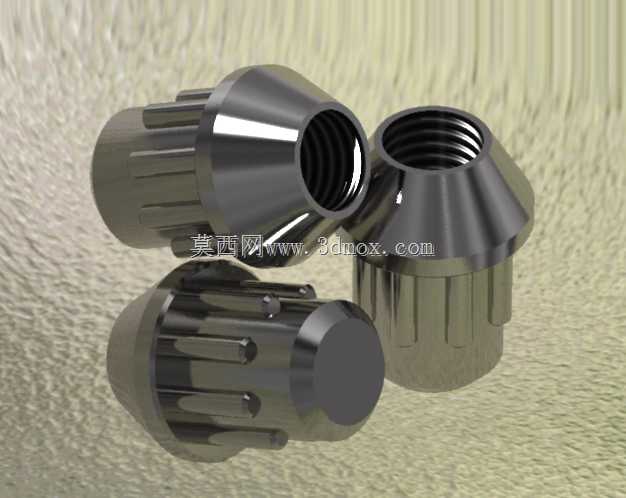

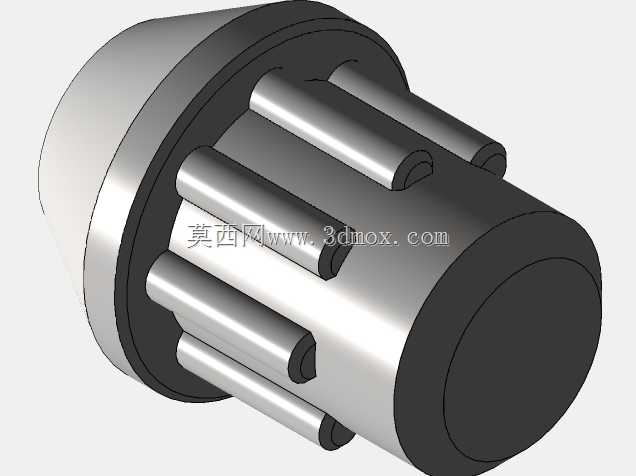

M12规格凸耳式锁紧螺母结构设计

　　在各类需要防松锁紧的机械装配场景中，常规六角螺母在受持续振动、交变载荷的工况下容易出现回转松脱的问题，尤其是在户外工程机械、轨道交通走行部、重型设备振动工位的连接位置，对紧固件的防松性能、安装便捷性都有更高要求，这款M12规格的凸耳螺母正是针对这类工况开发的专用紧固件。从结构设计逻辑来看，这款螺母没有采用传统六角外形，而是在螺母主体外侧设置了多道轴向凸耳结构，这部分凸耳一方面可以在安装时配合专用工装实现更大扭矩的锁紧操作，避免常规扳手夹持六角面时容易出现的打滑、棱角磨损问题，另一方面在部分带定位槽的安装基座上，凸耳可以直接嵌入基座的预留槽内，实现螺母的周向防转，从机械结构层面杜绝螺母受振动回转松脱的可能，相比依靠弹垫、

　　螺纹胶的防松方案，这种纯机械防转的结构可靠性更高，也更适合需要定期拆解维护的装配位置。螺母的内螺纹采用标准M12公制粗牙螺纹，螺纹精度满足6H级通用装配要求，可以和常规M12外螺纹紧固件直接适配，不需要额外定制配套螺栓，降低现场装配的配件选型成本。螺母的外形分为两个功能段，靠近螺纹旋入端的是锥形导向段，锥面角度设计为60度，可以在安装时自动对中安装孔的倒角位置，即使安装孔存在少量的位置度偏差，也能依靠锥面导向顺利旋入，同时锥面在锁紧后会和安装面形成锥面压紧配合，增大接触摩擦力，进一步提升防松性能；远离安装面的圆柱段外侧均匀分布轴向凸耳，凸耳的高度和宽度经过受力校核，在承受最大锁紧扭矩时不会出现凸耳断裂、变形的问题，

　　凸耳之间的凹槽也可以作为防松铁丝的穿入位置，在多组螺母并排安装的场景下，可以用铁丝穿过相邻螺母的凸耳凹槽，实现成组联锁防松，适配更多复杂的装配需求。从安装边界尺寸来看，这款螺母的最大外径比同规格标准六角螺母的对边尺寸小约2mm，在安装空间狭窄、常规扳手无法伸入的位置，可以用套筒类工具配合凸耳结构完成锁紧操作，整体轴向高度比标准厚螺母低15%左右，在需要控制连接副总高度的紧凑装配场景下，能够有效节省安装空间，避免螺母突出安装面过多造成的干涉问题。在实际应用中，这类凸耳螺母常被用在矿山设备的振动筛网固定、工程机械的覆盖件锁紧、轨道交通的线缆支架安装、农业机械的刀具固定等工况，这些场景普遍存在持续振动、拆装频率高、维护环境复杂的特点，

　　普通螺母在这类场景下往往需要频繁复紧，甚至会因为松脱造成零部件脱落的安全隐患，而这款凸耳螺母依靠凸耳防转、锥面压紧的双重防松结构，能够在长时间振动工况下保持稳定的锁紧力，减少日常维护的工作量。建模过程中，对凸耳和主体的连接位置做了圆角过渡处理，避免应力集中造成的断裂风险，螺纹段的收尾位置也做了退刀槽设计，保证螺纹可以完全旋合到安装面，不会因为螺纹收尾的不完整牙型造成锁紧不到位的问题，锥面部分的粗糙度要求控制在Ra3.2以内，保证和安装面接触时的贴合度，避免因为接触面不平整造成的压紧力分布不均。和市面上的同类防松螺母相比，这款凸耳螺母没有采用额外的非金属嵌件或者金属锁片结构，整体为单一金属零件加工而成，耐温范围更广，在高温、低温、有腐蚀介质的工况下也能正常使用，不会出现非金属嵌件老化失效的问题，同时可以重复拆装使用，不会因为多次拆装就降低防松性能，综合使用成本更低。在选型适配时，只需要确认配套螺栓为M12规格，安装基座上预留的防转槽尺寸和凸耳的分布尺寸匹配，或者不需要防转槽直接依靠锥面压紧和扭矩锁紧即可，不需要对原有安装结构做大幅改动，就可以替换原有普通螺母，提升连接副的防松可靠性。
