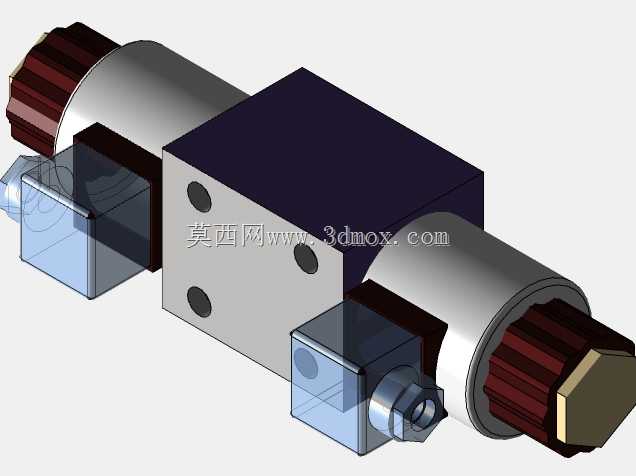

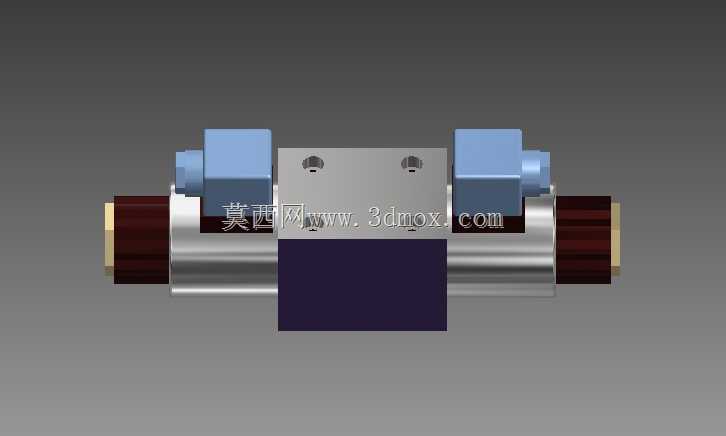

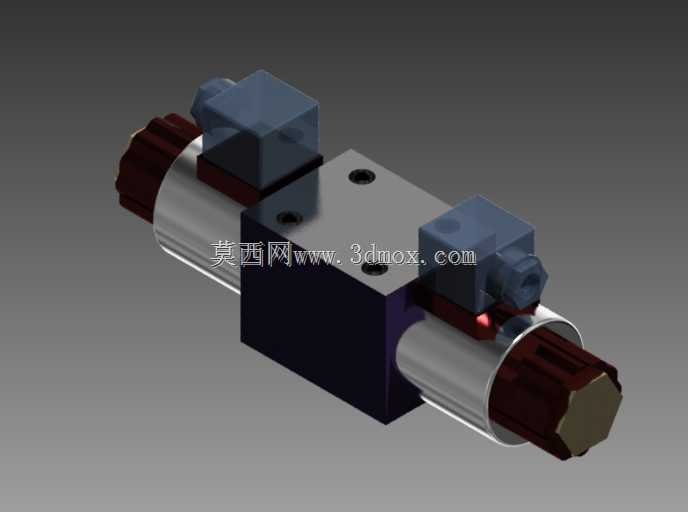

WE10系列电磁换向方向阀三维结构

　　在液压传动系统的布局设计中，方向控制阀是决定油路通断、切换介质流向的核心执行元件，WE10系列方向阀作为通径10规格的常规电磁换向元件，广泛适配各类中低压液压站、机床液压回路、工程机械液压系统、自动化生产线液压工装的油路控制需求，日常工况下承担着执行机构动作换向、启停锁定、卸荷保压等核心功能，是液压系统中用量最大、覆盖场景最广的控制元件之一。从实际选型适配的角度看，该系列阀的安装边界严格遵循通径10电磁换向阀的通用安装标准，底面安装面的油口布局、螺栓孔位间距完全匹配行业通用安装尺寸，安装面平面度要求控制在0.02mm以内，保证与油路块贴合时不会出现渗漏问题；阀的整体宽度控制在对应通径的常规尺寸范围内，

　　两端电磁铁的突出长度在布局时需要预留足够的接线与拆装空间，避免与周边管路、其他阀件产生干涉，阀体主油道通径与10通径规格的流量参数匹配，能够满足常规工况下额定流量范围内的介质通过需求，不会产生过大的压力损失。从结构设计的逻辑来看，该阀采用湿式电磁铁驱动结构，电磁铁与阀芯之间的推杆密封经过结构优化，减少长期动作下的磨损泄漏风险，阀芯与阀孔的配合间隙严格控制在液压元件设计的公差范围内，既保证阀芯动作的顺畅无卡滞，又能将内泄漏量控制在标准允许的范围内；阀体采用铸铁材质整体加工，内部油道经过流道优化，减少介质流动时的紊流与压力损失，两端电磁铁的接线腔预留了标准接线端子的安装空间，支持不同电压等级的电磁铁选配，适配不同设备的供电条件。

　　在实际建模过程中，需要重点还原的结构细节包括：安装面的各油口位置、沉孔深度，阀芯台肩的尺寸与位置，电磁铁与阀体的连接定位结构，手动应急推杆的位置与结构，以及阀体表面的安装螺栓孔规格与深度；这些细节直接决定了模型在液压站三维布局、油路块设计、整机装配干涉检查中的实用价值，如果忽略安装面的尺寸细节，在后续设计中很容易出现安装错位、干涉的问题。从应用场景的适配性来说，该系列阀可以通过更换不同阀芯机能，实现O、Y、M、H等不同中位机能的切换，适配不同的回路保压、卸荷、浮动等需求，比如在机床的夹紧回路中采用M型机能的阀芯，中位时可以实现泵卸荷同时保持夹紧腔压力，在工程机械的支腿回路中采用Y型机能阀芯，中位时可以防止支腿误动作，

　　不同机能的阀芯仅需要更换内部阀芯零件，阀体与电磁铁部分完全通用，这种模块化的设计思路也在三维模型中得到了体现，方便设计人员根据不同的选型需求快速替换对应阀芯结构，完成不同配置下的整机布局。在三维建模的细节处理上，模型还原了阀体表面的铸造圆角、加工面与非加工面的区分，电磁铁外壳的散热筋结构，接线盒的防水密封结构，以及两端安装螺母的细节，这些细节虽然不影响核心的安装尺寸匹配，但在做产品渲染、装配演示、运维培训素材制作时，能够大幅提升模型的真实感，避免模型过于简化带来的失真问题。对于液压系统设计人员来说，这类标准化元件的三维模型不需要从零开始绘制，直接调用准确的模型可以大幅缩短油路布局的设计周期，同时避免自行建模时的尺寸误差带来的后续加工、装配问题，在做液压站的管路布局时，还可以基于该模型的接口位置提前规划管路走向，预留足够的扳手空间，避免现场装配时出现管路无法安装、螺栓无法拧紧的问题。
