多针距直插式IC插座电子接插件结构

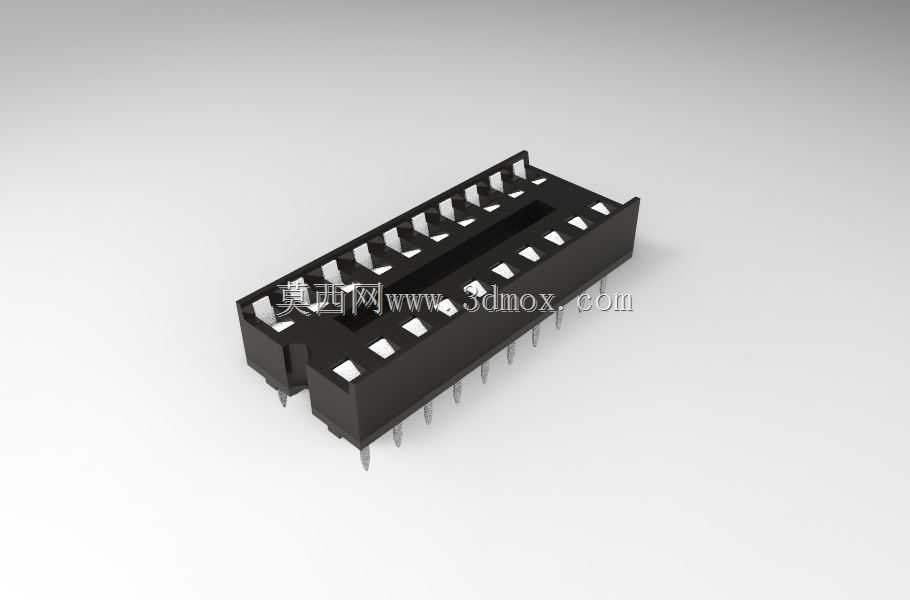

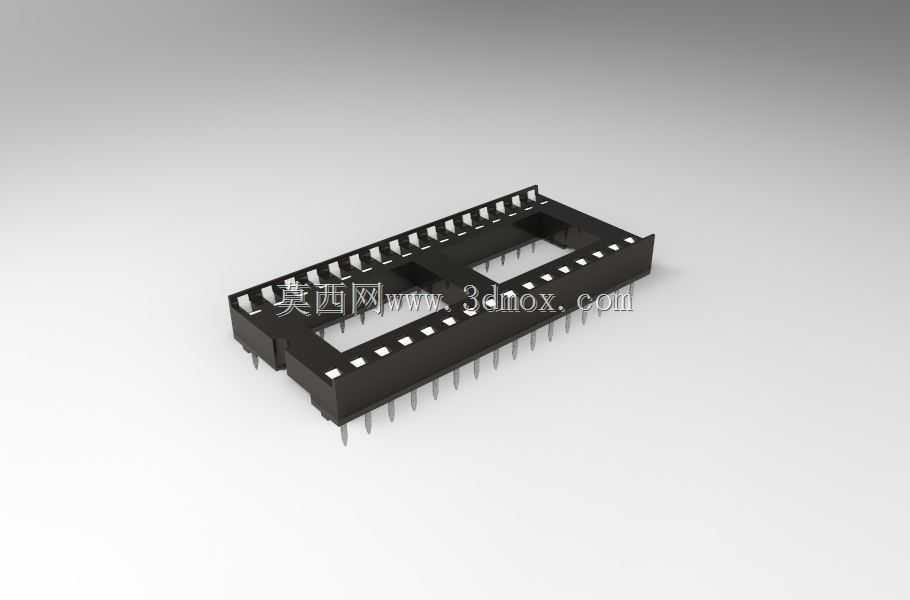

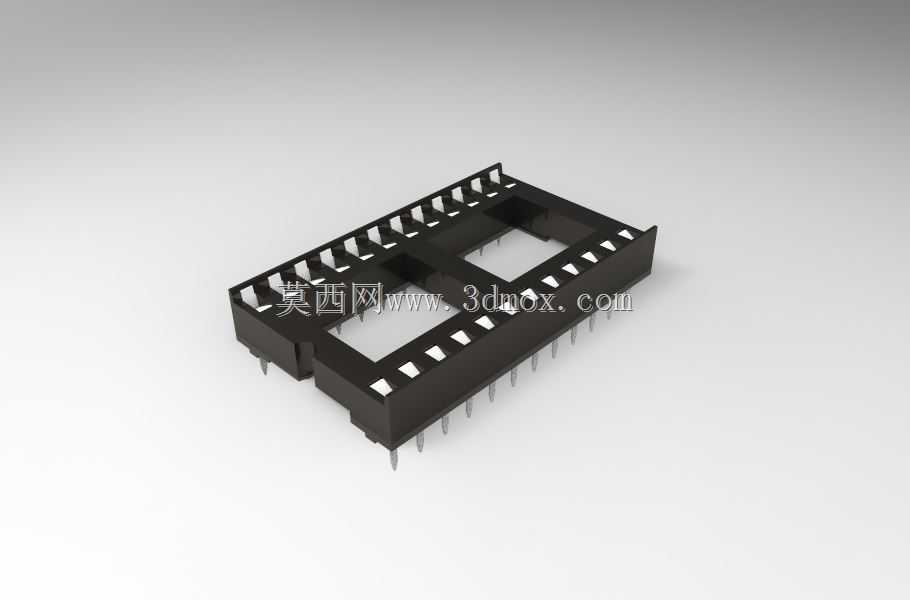

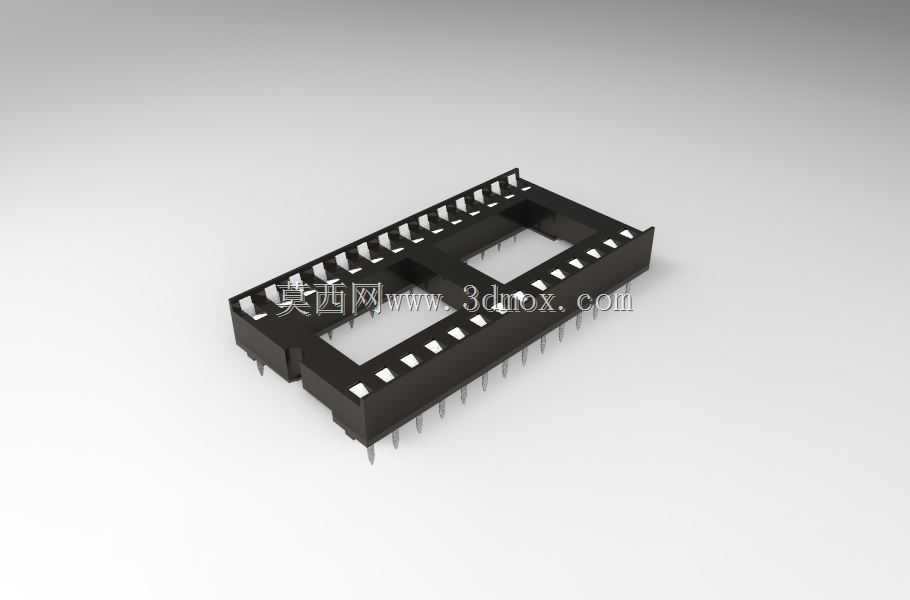

　　在电路板组装、电子设备试制、工控板卡维修这类场景里，直插式IC插座是绕不开的基础连接部件，很多工程师在做板卡方案验证阶段，都会优先选用这类插座来承载DIP封装的集成电路，避免直接焊接芯片带来的拆焊损伤，尤其是需要反复烧录程序、更换芯片调试的场景，插座的存在能大幅降低板卡报废概率，也能缩短调试换件的时间。这款多针规格的IC插座，覆盖了20针、24针、28针、32针、40针这几种主流DIP封装芯片的适配需求，不同针数的插座本体采用统一的基座结构逻辑，只是根据针脚数量调整基座长度，这样的设计能让注塑模具的通用化程度更高，生产时只需要更换对应针数的插针压装工装就能完成不同规格的生产，减少模具开制成本的同时，

　　也能让不同规格产品的安装公差保持一致，方便PCB设计时统一封装库的调用。从结构设计来看，插座采用黑色阻燃PBT材质作为基座主体，这种材料的耐温特性刚好匹配波峰焊、手工焊的常规作业温度，不会在焊接过程中出现基座软化变形的问题，基座上的每一个针位都设计了独立的导向槽，插针装入时能顺着导向槽精准定位，避免插针偏斜导致的焊接虚接问题。接触部分采用磷青铜镀锡的插针结构，插针的接触端设计成弹性收口结构，当IC芯片的引脚插入时，弹性收口能牢牢抱住引脚，接触电阻能控制在毫欧级，不会因为设备运行中的振动出现接触不良的问题，插针的焊接端采用标准0.1英寸间距的直插结构，刚好匹配通用万能板、量产PCB的标准孔位设计，孔位公差控制在0.05mm以内，

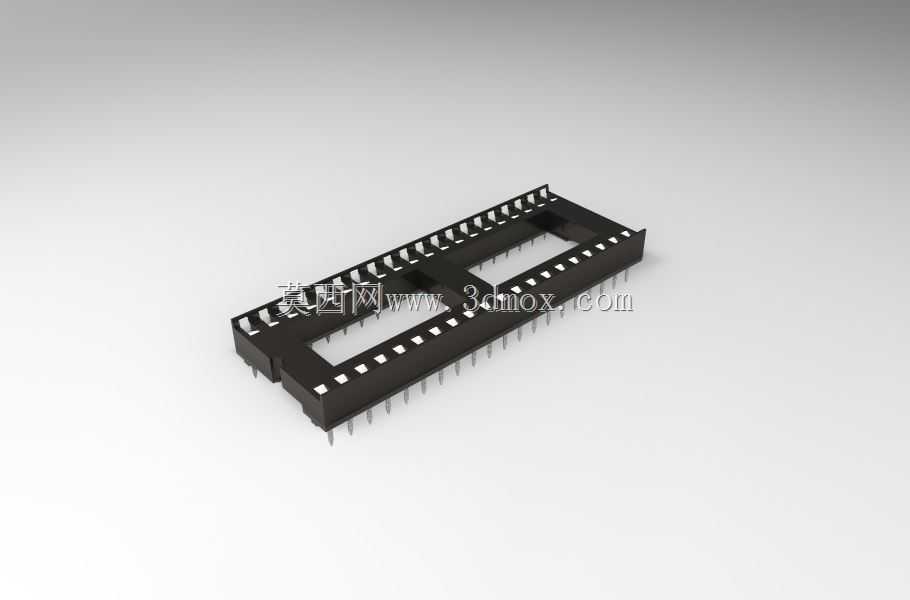

　　插装时不需要额外修正引脚就能顺利插入板卡孔位。安装边界方面，不同针数的插座宽度保持统一，均适配标准DIP芯片的两排引脚间距，长度则根据针数对应调整，20针规格的长度刚好匹配8位单片机、常规逻辑芯片的安装尺寸，40针规格则能适配早期51系列单片机、总线接口芯片这类多引脚DIP器件，插座本体的高度控制在常规直插器件的通用高度范围内，不会因为插座过高导致板卡组装时和外壳、其他高器件产生干涉，基座底部设计了微小的凸点，焊接时能让插座和PCB表面留出0.2mm左右的缝隙，方便焊锡流动时的气体排出，减少虚焊、焊锡堆积导致的相邻引脚短路问题。实际选型使用时，需要注意对应芯片的引脚间距和针数匹配，这类插座的接触件寿命能满足数十次的芯片插拔需求，

　　完全覆盖产品调试、后期维修更换芯片的使用场景，不需要担心多次插拔后接触力下降的问题，基座的绝缘电阻能达到常规电子接插件的绝缘要求，在常规工控、消费电子的工作电压范围内不会出现击穿、漏电的问题。很多刚入行的结构工程师在做PCB布局时，容易忽略插座的安装边缘预留空间，这款插座的两端设计了1mm左右的工艺夹持边，布局时只要在插座两端留出对应的避让空间，就能满足自动插件机的夹取定位需求，不需要额外设计工艺边，能小幅提升PCB的板面利用率。另外，插座的插针采用整排压装的工艺装配到基座上，每一排插针的位置度都经过工装校准，不会出现个别插针偏出PCB孔位的情况，不管是手工焊接还是波峰焊批量生产，都能保证焊接良率。在维修场景下，这类插座的更换也比较方便，只需要用吸锡器逐个清除引脚上的焊锡就能拆下插座，不会像直接焊接的芯片那样因为拆焊高温损伤芯片本体，对于需要长期维护的工控设备、实验教学用的电子装置来说，选用这类IC插座能大幅降低后期的维护成本，也能减少芯片更换时对PCB焊盘的损伤，延长板卡的整体使用寿命。
