西门子3RT101低压接触器三维结构设计

　　在低压电气控制回路的三维布局设计中，接触器是动力回路通断控制的核心执行元件，这款3RT101系列交流接触器的三维模型，完整还原了实物的结构特征与安装边界，可直接用于电气柜三维布线、设备控制柜布局校验等工程场景。从实际应用来看，这类小容量接触器多用于小功率电机启停控制、照明回路通断、电磁阀驱动等工况，常见于机床控制回路、小型自动化设备电控系统、楼宇配电控制箱等场景，额定工作电流覆盖9-12A区间，适配AC-3使用类别下的三相鼠笼式异步电机启停控制需求。

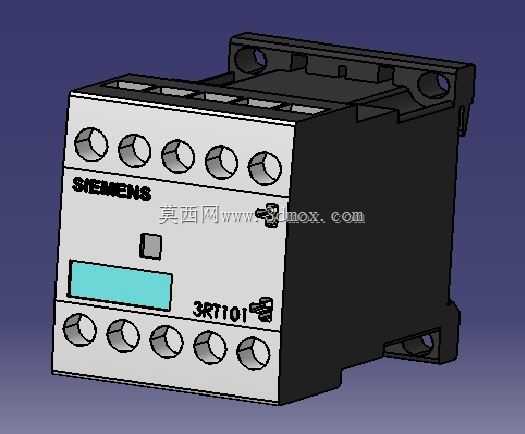

　　模型的结构设计完全遵循实物的装配逻辑，主体分为基座、电磁驱动机构、主触点系统、辅助触点模块、接线端子排几个核心部分。正面上下两排共10个圆形接线端子，上排对应主回路进线端，下排对应主回路出线端，每个端子都还原了压线螺钉的沉孔结构，建模时预留了接线空间，可在三维布线时直接匹配对应线径的冷压端子模型，校验接线时的线缆弯曲半径与相邻端子的安全间隙。正面左侧的浅蓝色区域是产品标识与参数标注区，中间的方形凸起是手动测试按钮，用于在不通电状态下手动检查触点动作状态，建模时保留了按钮的活动行程空间，可用于演示接触器吸合、释放的动作过程。

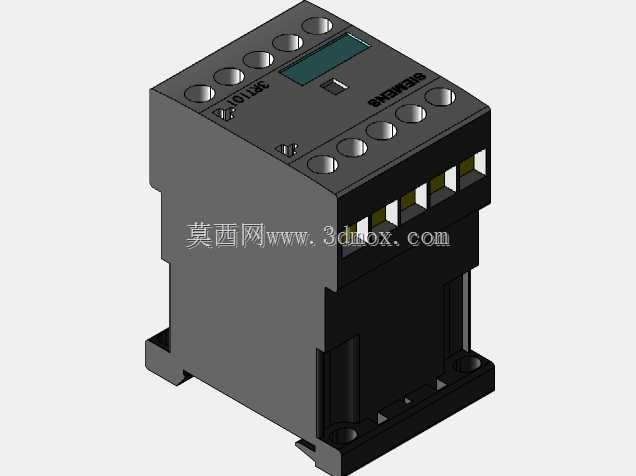

　　安装结构方面，模型还原了顶部与底部的标准35mmDIN导轨安装卡扣结构，背部的安装槽尺寸完全符合导轨安装的国标要求，同时顶部预留了两个螺钉安装孔，支持螺钉固定安装方式，两种安装方式的定位尺寸都做了精准还原，在做电控柜布局时可直接匹配安装板的孔位设计，避免出现安装干涉。外形尺寸上，模型的宽度、高度、深度都与实物一致，整体宽度约45mm，高度约75mm，深度约60mm，相邻接触器并排安装时的最小间隙预留了5mm的散热空间，符合低压电器安装的安全规范要求。

　　从建模思路来看，这款模型优先保证了外部安装尺寸与接口位置的准确性，对于内部电磁线圈、触点弹簧等不可见结构做了适度简化，既保证了三维布局时的干涉校验精度，又控制了模型的面数，在大型电控柜装配体中不会占用过多系统资源。外壳的分模线、表面的SIEMENS品牌标识、型号3RT101的刻印特征都做了还原，可用于生成产品宣传渲染图、装配指导示意图等场景。接线端子的标识位也预留了字符映射位置，可根据实际接线需求标注L1、L2、L3、T1、T2、T3等回路编号，方便三维布线时的线号对应。

　　在设备选型配套的三维验证环节，这款模型可直接导入电控柜装配体，校验接触器与周围断路器、继电器、线槽等元件的安全间隙，确认接线操作空间是否充足，避免实际装配时出现线缆无法弯曲、端子被遮挡无法接线的问题。同时模型的安装卡扣结构可用于模拟导轨安装的装配过程，检查安装时是否会与柜内其他结构件发生碰撞，提前优化柜内元件排布方案，减少现场安装的整改工作量。对于做电气控制教学的场景，这款模型也可用于演示接触器的结构组成、接线方式，配合动作动画可直观展示吸合时触点的闭合过程，帮助学员理解接触器的工作原理。
