工业机器人嵌入式控制核心板结构设计

　　在工业机器人的整套电控体系里，控制核心板是承载运动解算、IO逻辑处理、外设通讯的核心载体，区别于外置的独立控制柜形态，这类板载式控制器常被集成在协作机器人、桌面级SCARA机器人、小型并联机械手的关节基座或者机身内部，省去了长距离线缆传输带来的信号衰减问题，也能大幅压缩整套设备的占地空间，适配紧凑工位的自动化改造需求。从实际应用场景来看，这类控制器可直接对接关节伺服驱动、末端执行器信号、外部传感器组，在3C电子装配、小型零件分拣、实验室自动化移液、教学实训机器人平台里都有广泛应用，不需要额外搭配扩展转接板就能完成基础的运动控制功能。

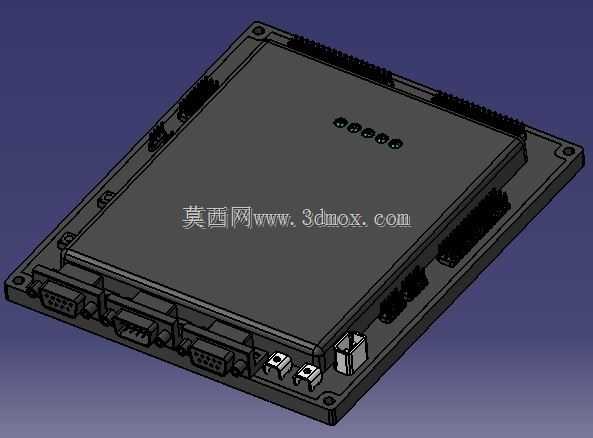

　　从设计思路上看，这块控制板采用了方形板基布局，板边预留了等距排针焊盘，既可以通过排针直接插接在驱动底板上，也能通过板边的固定孔完成螺接固定，安装边界充分考虑了小型机器人机身内部的狭窄空间，板体四角做了圆弧过渡处理，避免安装过程中板边锐角刮擦机身内部的走线绝缘层。板上核心运算区域做了整面铺铜处理，既可以屏蔽外部伺服电机运行时产生的电磁干扰，也能辅助核心运算芯片散热，不需要额外加装散热风扇就能满足长时间连续运行的散热需求，适配工业现场多粉尘、少维护的使用环境。板载的状态指示灯排布在板边一侧，安装后可以直接从机身预留的观察窗看到运行状态，不用拆开设备外壳就能快速判断控制器的运行工况，降低现场运维的排查难度。

　　功能特性层面，板载的多路通讯接口可以同时对接关节伺服的编码器反馈、末端夹爪的IO信号、外部安全光栅的触发信号，板上预留的存储模块可以直接存储多组运动轨迹参数，设备断电重启后不需要重新回零校准就能直接进入待运行状态，大幅缩短设备换产调试的时间。接口排布上，所有外接接口都集中在板体的单侧边缘，对应机身的走线出口位置，内部走线不会出现跨板缠绕的问题，组装时可以先完成控制器的固定再统一插接外接线缆，装配工序更符合流水线的作业逻辑。安装尺寸方面，板体的长宽尺寸控制在小型机械臂的基座内腔容纳范围内，固定孔的孔距兼容市面主流小型机器人的安装孔位标准，不需要重新加工安装基座就能完成替换适配，板体厚度控制在标准PCB板厚加元件高度的合理范围内，不会和基座内的其他结构件产生干涉。

　　从结构可靠性设计来看，板上的较重元件比如接插件、电容都做了点胶加固处理，适配机器人运行过程中产生的持续振动工况，不会因为长时间关节启停的振动导致元件脱焊。板基采用高TG的PCB基材，在机器人关节附近的温升环境下也不会出现板体变形的问题，保证长期运行的接触可靠性。信号走线层面，动力回路和信号回路做了分层布线处理，避免伺服动力线的脉冲信号干扰编码器的反馈信号，保证运动控制的位置精度，满足小型工业机器人重复定位精度的控制要求。
