大吨位双梁桥式起重设备三维设计

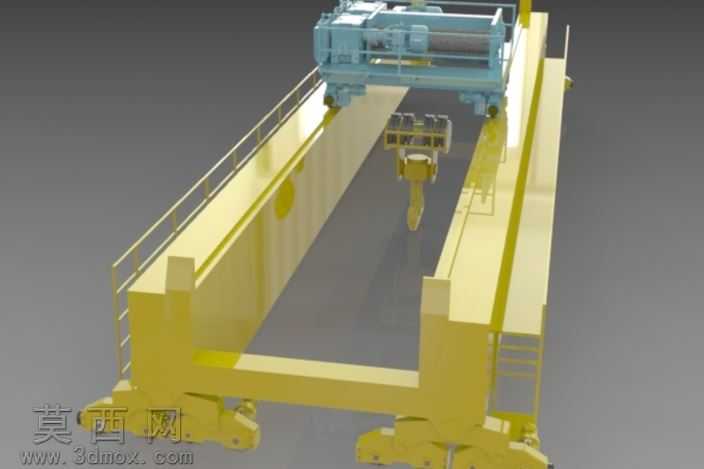

本模型为大吨位双梁桥式起重机的三维设计成果，建模阶段采用参数化特征建模方式，先完成整体尺寸框架的搭建，依据桥式起重机的实际载荷参数确定主梁跨度、端梁长度、小车轨距等核心尺寸，再逐步拆分细化各个功能部件。主梁部分采用箱型梁结构建模，还原了实际生产中箱型梁的内部肋板布置、上盖板与下盖板的厚度比例，同时添加了主梁外侧的安全护栏、走台踏板、爬梯等附属结构，所有护栏的栏杆间距、踏板防滑纹理都按照工业安全规范进行还原，保证结构细节的真实性。端梁部分建模时重点还原了行走轮组的装配结构，包含主动轮、从动轮、轮轴、端梁连接法兰等细节，同时还原了端梁与主梁的高强度螺栓连接位，清晰展示两者的装配关系。起重小车部分作为核心作业部件，单独完成子装配建模，包含起升卷筒、减速机构、电机、滑轮组、吊钩组等完整结构，卷筒上的钢丝绳缠绕路径按照实际起升倍率进行排布，吊钩组的滑轮、吊钩横梁、防脱卡板等细节都做了精细化建模，还原了小车在主梁轨道上的行走轮与导向轮结构，清晰展示小车的运行轨迹。材质与渲染阶段，主梁采用工业起重设备常用的亮黄色警示涂装材质，还原金属漆面的哑光质感与轻微反光特性，护栏、爬梯等附属结构采用同色系稍浅的黄色材质做区分，起重小车部分采用工业蓝灰色的金属漆面材质，电机、卷筒等部件分别赋予铸铁、铸钢对应的金属材质，钢丝绳采用多股绞合的金属材质表现，吊钩部分采用高强度合金钢的深色金属质感，同时添加了轻微的磨损质感表现，还原设备实际使用的视觉效果。场景渲染时采用柔和的工业环境光，搭配主辅光源突出设备的结构轮廓，阴影参数调整至柔和自然，清晰展现各个部件的装配层次与结构关系。设计思路上围绕大吨位起重作业的实际功能需求，优先保证结构的合理性与装配逻辑的正确性，所有部件的尺寸比例、连接关系都参考实际桥式起重机的设计规范，既还原了设备的整体外观形态，也清晰展示了内部核心的传动与承载结构，可用于起重设备的结构展示、教学演示、方案汇报等场景，帮助观者直观理解大吨位双梁桥式起重机的整体构造与作业原理。
