MSOP08与MSOP10封装电子元器件三维结构

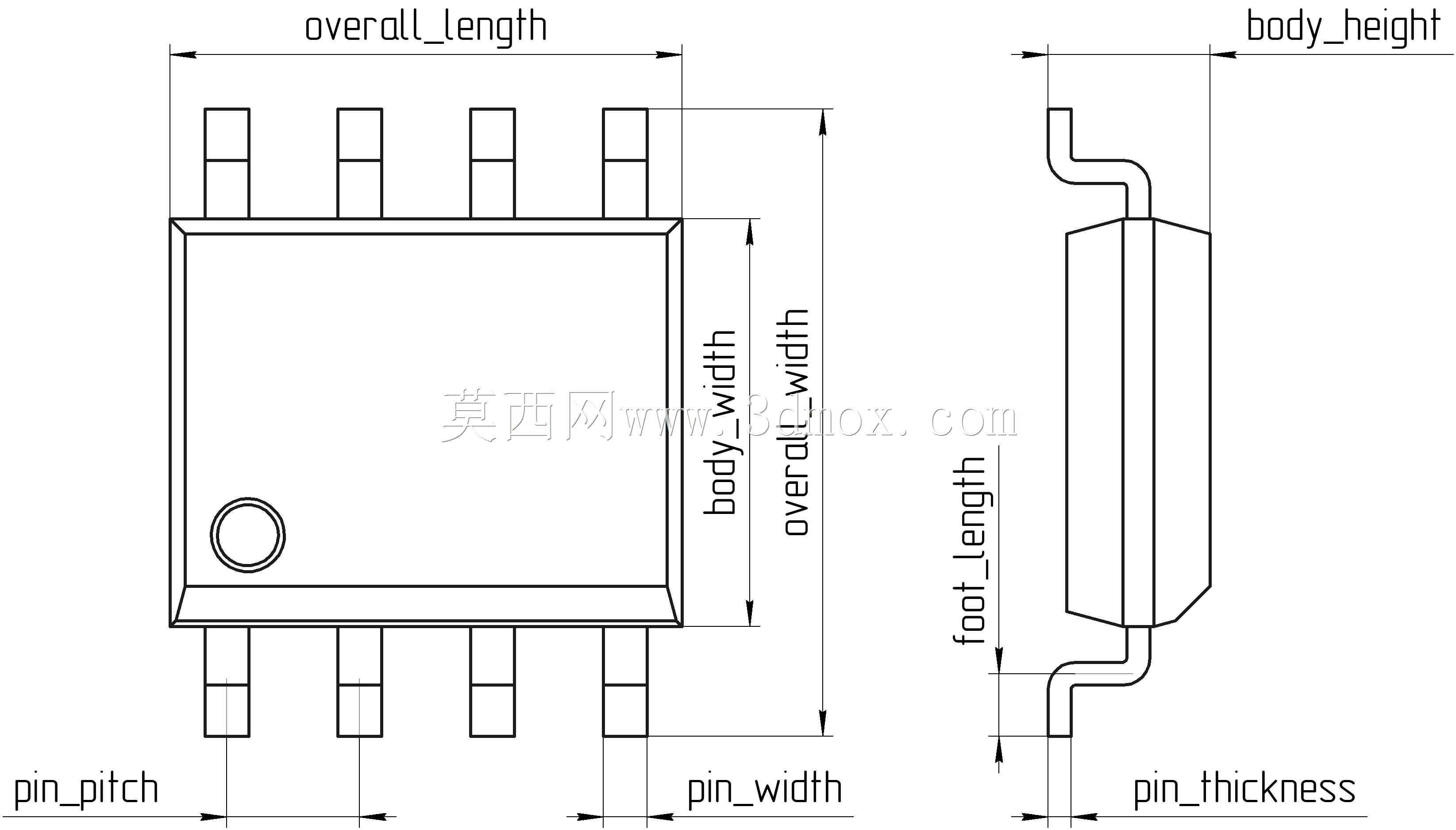

　　在消费电子、工业控制板卡、通讯终端设备的PCB设计流程里，表面贴装封装的元器件占位精度直接决定了整板SMT贴片的良率，MSOP-8与MSOP-10作为小外形密间距贴片封装，广泛应用在电源管理芯片、信号放大芯片、接口转换芯片等小体积半导体器件上，这类封装的三维结构建模，是PCB封装库搭建、结构干涉检查、贴片工装设计环节里必不可少的基础参考。从实际产线应用的角度看，这类密间距贴片元件的外形尺寸公差控制要求极高，引脚共面度、引脚宽度、引脚间距的偏差一旦超出允许范围，就会在回流焊过程中出现虚焊、连锡、立碑等焊接缺陷，因此在建模阶段就需要把所有安装相关的边界尺寸做精准还原，不能只做示意性的外观建模。建模过程中首先要明确封装的核心尺寸边界，

　　本体的长度、宽度、高度是器件在PCB上占位的基础参数，其中本体长度对应丝印框的横向尺寸，本体宽度对应丝印框的纵向尺寸，本体高度则决定了板卡组装时上层壳体与板卡之间的最小安全间隙，在紧凑型手持设备的结构设计里，这个高度尺寸甚至会影响整机组装的堆叠方案。引脚部分的尺寸是建模的核心重点，引脚间距是MSOP封装最核心的定位参数，0.65mm的标准间距要求焊盘尺寸的设计必须严格匹配引脚宽度，建模时还原的引脚厚度、引脚成型后的弯折角度、引脚伸出本体的长度，直接对应焊盘的长度与外延尺寸，同时引脚底部到本体底面的距离也就是成型后的站高，决定了锡膏印刷的钢网厚度选择，站高过小会导致锡膏量不足引发虚焊，站高过大则会在回流焊时出现器件偏移。

　　从设计思路上看，这类封装的三维模型不需要还原芯片内部的晶圆与键合结构，只需要还原所有与组装、安装、干涉检查相关的外部结构特征，包括本体一角的定位圆点，这个特征是SMT贴片时视觉定位的关键识别点，建模时要保证其位置与尺寸和实际器件一致，避免贴片时出现方向识别错误。另外引脚的弯折弧度也不能简化成直角结构，实际器件的引脚是冲压成型后做弯折处理，弯折处有固定的圆弧半径，这个特征会影响引脚的弹性形变量，在做板卡振动可靠性仿真时，这个弧度的还原度会直接影响应力仿真的结果准确性，要是把引脚建成直角结构，仿真得出的引脚应力集中系数会比实际值偏大，导致可靠性判断出现偏差。在实际的结构干涉检查场景里，这类封装模型的精度直接影响设计效率，

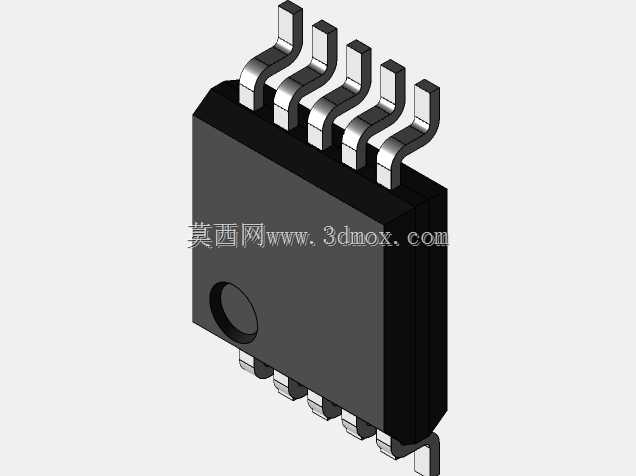

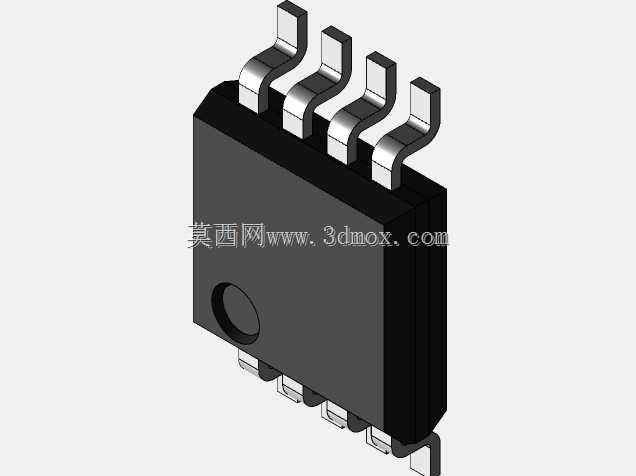

　　比如在板卡上布置相邻元件时，如果模型的整体长度、引脚外伸尺寸做的不准，就会出现设计阶段显示无干涉，实际贴片时元件与旁边的电容、电阻出现物理碰撞的问题，尤其是在高密度布线的板卡上，元件之间的间隙往往只有0.2mm到0.3mm，尺寸偏差超过0.1mm就可能导致组装失败。同时在做贴片吸嘴选型的时候，模型的本体顶面平面度、本体长宽尺寸也是选型的参考依据，吸嘴的尺寸要匹配本体顶面的接触面积，避免贴片时吸持不稳导致器件掉落。还要注意的是，MSOP-8与MSOP-10的本体宽度尺寸是一致的，差异点仅在于引脚数量对应的本体长度，建模时可以通过参数化调整的方式适配两种封装的尺寸切换，不需要重复搭建基础特征，只需要调整引脚数量、整体长度参数就能快速生成对应规格的模型，这种参数化的建模思路也符合电子封装库搭建的通用逻辑，能提升后续同系列封装的建模效率。在安装边界的定义上，模型需要明确标注器件的最大实体尺寸，也就是所有公差带的上限值对应的外形轮廓，这样在做结构设计时，按照最大实体尺寸预留安装空间，就能覆盖所有来料器件的尺寸偏差，避免因为个别器件尺寸偏上限导致组装干涉。另外引脚的焊盘接触部分的平面度也要在模型里做体现，实际器件的引脚共面度要求一般不超过0.1mm，建模时把所有引脚的底面约束在同一平面上，能为后续的焊盘设计、钢网开刻提供准确的参考基准。
