四位共阳LED数码分段显示器件结构设计

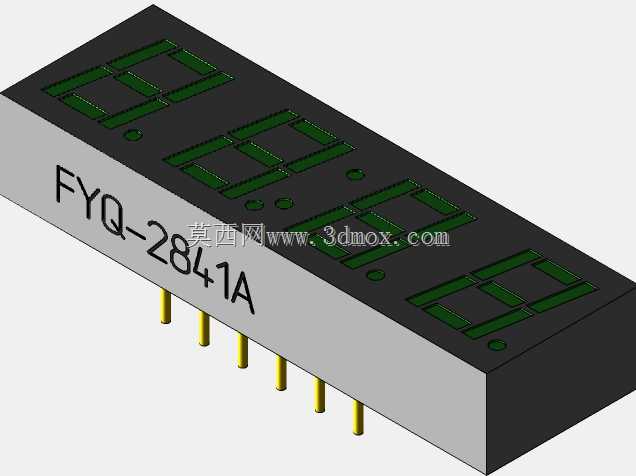

　　做工控面板、小型检测设备数显模块选型的时候，很多工程师第一反应会选这类四位一体的段码显示器件，相比单独拼接四个单数码管，一体化封装的器件在PCB布局、焊接一致性、显示对齐度上的优势非常明显，不用反复调整四个独立器件的安装高度与水平位置，也不会出现单管间距不均导致的数字显示割裂感。这款四位段码显示器件采用直插式引脚设计，引脚沿器件本体单侧排布，间距符合常规2.54mm排针标准，适配市面上绝大多数通用PCB的孔位设计，焊接时不需要定制特殊钢网，手工焊接或者波峰焊都能获得稳定的连接可靠性，引脚长度预留了常规板卡安装后的剪脚余量，不会出现引脚过短无法透焊、或者过长导致板卡背面与壳体干涉的问题。从结构设计上看，

　　器件本体采用黑色阻燃环氧塑封外壳，正面的显示区域覆盖有匀光层，每一位段码的发光区域边缘做了遮光处理，避免相邻段码发光时出现串光问题，哪怕是在车间环境光线较强的场景下，也能清晰辨识每一位的显示数值，不会因为串光导致数字误读。器件侧面印有型号标识，生产组装时可以快速辨识器件方向，避免贴装时引脚顺序装反，减少生产环节的返修概率。实际应用场景里，这类器件常被用在小型温控器面板、计数器显示模块、小型设备的参数显示单元、电源模块的电压电流显示位，不需要复杂的驱动协议，通过常规的段码驱动芯片就能直接点亮，相比点阵屏、OLED屏的成本更低，在只需要显示数字、少量字符的场景下，可靠性远高于复杂的显示器件，抗干扰能力也更强，

　　适合工业现场电磁环境复杂的使用场景。建模的时候需要重点注意几个安装边界：首先是器件本体的总高度，要和面板上的开窗深度匹配，显示面要和面板外表面保持齐平或者略低于面板0.1-0.2mm，既不能突出面板导致运输装配时刮花显示面，也不能凹陷过深导致观察视角受限；其次是引脚的位置度公差，建模时要把引脚的直径、中心距偏差考虑进去，PCB封装的焊盘孔径要比引脚直径大0.2mm左右，避免焊接时出现插装困难；另外器件背面的塑封平整度也要纳入考量，安装时器件背面和PCB表面之间要预留0.1mm左右的间隙，避免塑封本体的注塑顶针凸点顶到PCB表面的走线，导致焊接时器件浮高。很多新手建模的时候容易忽略显示段的位置精度，四位数字的段码中心距要保持一致，

　　每一段发光条的宽度、长度比例要符合常规数码管的段码比例，不然做出来的模型导入整机装配时，会出现面板开窗和显示区域对位偏移的问题，实际生产出来就会出现某一位数字被面板边框遮挡的情况。另外器件外壳的边角做了小圆弧过渡，没有尖锐的棱角，自动化贴装或者手工插装的时候不会刮伤操作人员，也不会在周转过程中因为磕碰导致外壳掉渣，影响PCB板的清洁度。从散热角度考虑，塑封外壳和内部PCB基板之间的结合紧密，引脚同时承担电气连接和散热的作用，长时间点亮工作时，热量可以通过引脚快速传导到PCB的铜箔上散出，不需要额外加装散热结构，简化了整机的散热设计。在做设备面板的人机交互部分结构设计时，这类一体化四位数码管的选型优先级很高，既可以压缩显示部分占用的PCB空间，又能减少BOM表的器件数量，降低采购和生产的管理成本，同时长期使用的失效率远低于分立器件拼接的方案，适合大批量生产的工业类小型设备使用。建模过程中还要注意显示面的哑光质感处理，不要做成高光亮面，不然渲染或者做工程演示的时候会出现不合理的强反光，和实际器件的视觉效果不符，外壳的黑色塑封部分要添加细微的磨砂纹理，还原真实注塑件的表面质感，引脚部分做金属镀锡的质感处理，区分开塑封和金属部分的材质差异，方便后续做装配干涉检查、整机渲染出图的时候获得更贴近真实产品的效果。
