苏制多档位旋转式电气控制开关结构

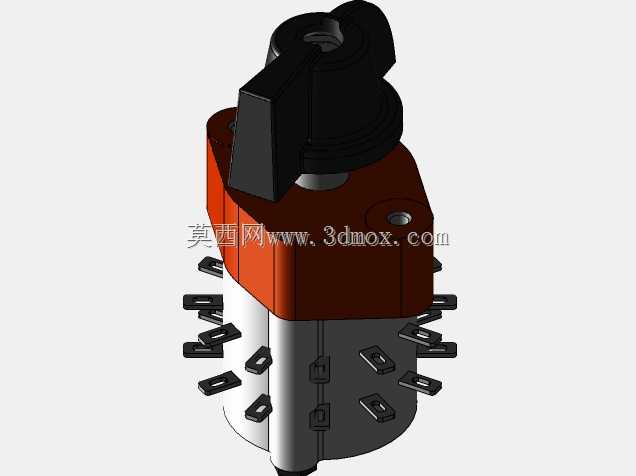

　　在老款工业电气控制柜、老式机电设备的操作回路里，这类多档位旋转开关是承担回路切换、功能档位选择的核心操作部件，早年苏制电气元件凭借扎实的用料、可靠的机械结构，在不少服役年限较长的工业设备、老式配电装置中仍能见到其身影。从结构设计来看，这款开关采用顶部旋钮操作的布局，操作端设置了带防滑结构的黑色绝缘操作手柄，手柄下方是阶梯式的安装基座，基座上部采用耐温绝缘的酚醛树脂类材质压制成型，既能保证操作时的电气绝缘性能，也能承受操作过程中的扭转冲击力，避免长期操作出现基座开裂的问题。基座下部为金属壳体，既可以为内部的触点组件提供结构防护，也能借助金属壳体提升整体的结构强度，同时壳体上预留的安装孔位可以配合紧固件，

　　将开关整体固定在设备操作面板或者安装支架上，安装时需要注意操作端突出面板的高度要预留足够的操作空间，避免旋钮转动时和面板上的其他操作元件产生干涉。开关下部延伸出的多组片状接线端子，按照不同的触点回路分层排布，每一组端子对应一路独立的触点通断回路，当旋钮转动到不同档位时，内部的凸轮结构会推动对应的触点组完成闭合或者断开动作，以此实现多回路的同步切换，满足不同控制逻辑下的电路切换需求，比如在老式机床的主轴转速切换、机电设备的工作模式选择、小型配电装置的回路投切场景中，这类开关可以通过单次旋转操作完成多路信号或者动力回路的同步切换，不需要设置多个独立的按钮或者开关，简化操作面板的布局。从设计思路上看，

　　这类开关的结构优先保证机械寿命和触点接触可靠性，内部的触点组件采用弹性铜质材料制作，接触部位做了耐磨处理，能够承受长期频繁操作带来的磨损，同时触点之间设置了绝缘隔层，避免不同回路之间出现爬电、短路的问题；操作手柄的转动档位带有清晰的定位手感，每一个档位对应明确的触点通断状态，操作人员不需要额外观察指示标识，凭借手感就能判断档位是否切换到位，适合在车间现场光线条件一般、操作人员需要快速完成档位切换的场景下使用。在实际选型应用时，需要核对开关的档位数量、每一路触点的额定载流能力，确保和控制回路的电压、电流参数匹配，接线时要将不同回路的导线按照端子标识逐一压接牢固，避免长期运行过程中出现端子松动、接触不良的问题，

　　安装时要保证开关的安装平面平整，避免紧固安装螺丝时基座受到不均匀的应力导致内部卡滞，影响旋钮的正常转动。这类结构的开关和现在常见的轻量化旋钮开关相比，整体结构更厚重，金属部件占比更高，抗冲击、抗震动的性能更好，在存在一定震动的工业设备上使用时，不容易出现档位错位、触点误动作的问题，虽然外观看起来比较粗犷，但是长期运行的可靠性表现突出，这也是不少老旧设备上这类开关服役数十年仍能正常工作的核心原因。在三维建模过程中，需要重点还原旋钮的转动行程、各档位的定位结构、接线端子的排布位置以及安装孔的相对尺寸，确保模型可以直接用于设备操作面板的布局干涉检查、电气元件的装配模拟，建模时要注意区分上部绝缘基座和下部金属壳体的材质分界，还原操作手柄的防滑结构细节，以及各接线端子的厚度和伸出长度，保证装配模拟时的尺寸精度符合实际选型安装的需求。
